3,0 мм 12-жильный многомодовый патч-корд MPO магистральный кабель с предварительной заделкой
Обеспечьте питание своего центра обработки данных без особых усилий с помощью 12-патч-корда OM5 MPO от COBTEL. Феррула MT с низкими-потерями, оболочка LSZH, предварительно заделанная и готовая к использованию.
Описание
12-жильный патч-корд COBTEL OM5 MPO|Магистральный кабель 3,0 мм
МПО-OM5
Волоконно-оптический патч-корд
Лаймовый-зеленыйсоединительный кабель волокна мпочто гипермасштабные центры обработки данных выбирают наконечник - операторского-класса MT, вносимые потери которого меньше или равны 0,3 дБ, предварительно-подключены и готовы к развертыванию в момент прибытия на площадку.
Патч-кабель COBTEL MPO, созданный для сетей, которые не могут выйти из строя
Некоторые оптоволоконные кабели выглядят соответствующе. COBTEL'sкабель мпо ом5на самом деле играет в это. Эта 12-жильная сборка с предварительной заделкой 3,0 мм сочетает в себе широкополосное многомодовое стекло OM5 нового-поколения с наконечником MT операторского-класса, экологически чистой оболочкой LSZH/OFNP и заводскими оптическими испытаниями, которые дают документированные, повторяемые результаты для каждого отдельного поставляемого устройства.
Отличительный салатовый-зеленый кожух — это не просто цветовой код OM5 -, это визуальный сигнал для вашей монтажной группы о том, что стекло внутри работает во всем диапазоне длин волн SWDM4 (от 850 нм до 953 нм до 1060 нм), а не только в окне 850 нм, которое поддерживают старые многомодовые типы. Когда ваш план трансивера переходит на параллельную оптику 40G BiDi, 100G SWDM4 или 400G, этомагистральный кабель mpo/mtpуже там ждет.
Каждая деталь этой сборки подобрана по производительности. Высокоточный-огнестойкий-корпус соединителя обеспечивает стабильность размеров наконечника MT в широком диапазоне температур. Защитный длинный-хвостовой рукав представляет собой цельную-конструкцию -, в которой нет отдельного чехла, который может соскользнуть или повредиться. Сама оболочка кабеля устойчива к влаге, кислоте, щелочи и механическим нагрузкам с растягивающей нагрузкой более 100 Н. Это не маркетинговые претензии. Это измеримые свойства материала, отраженные в сертификате испытаний каждого изделия.
Для ИТ-торговых посредников, подрядчиков структурированных кабельных систем и групп закупок центров обработки данных.кабельные сборки МПОВ масштабе кабель COBTEL OM5 MPO одновременно снижает два основных риска: риск ошибок терминирования на месте и риск покупки инфраструктуры, которую вам придется заменить по мере роста спроса на полосу пропускания.
Шесть причин, по которым инженеры доверяют этому кабелю MPO/MTP больше всех остальных
Все претензии к производительности по этому поводуоптоволоконный кабель mtp mpoосновано на измеримом дизайнерском решении -, а не на спецификации, дополненной, чтобы произвести впечатление.
Низкие потери - Вносимые потери менее или равны 0,3 дБ
Геометрия наконечника MT и -полированная торцевая-торцовая поверхность обеспечивают вносимые потери не более 0,3 дБ на пару сопряженных разъемов. Каждое устройство поставляется с сертификатом испытаний, подтверждающим это значение -, а не типичное значение, а фактическое измерение.
Феррул MT с низкими-потерями
COBTEL использует прецизионные-отлитые наконечники MT с превосходной концентричностью и точностью размеров. Высокая надежность, хорошая стабильность и обратные потери, превышающие или равные 60 дБ, отличают этот наконечник от обычных альтернатив, представленных на рынке.
Строительство телекоммуникационного уровня
Этотсоединительные кабели МПОсборка построена в соответствии со стандартами телекоммуникационных сетей -, а не только со спецификациями центров обработки данных. Это означает более жесткие допуски на геометрию волокна, размеры сопряжения разъемов и устойчивость к воздействию окружающей среды, чем у типичных сборок IT-класса.
Стабильная производительность в зависимости от температуры
В диапазоне от -20 до +75 градусов при работе и от -40 до +85 градусов при хранении оптические характеристики остаются в пределах технических характеристик. Волоконная сердцевина,-нечувствительная к изгибам, сохраняет целостность сигнала, даже если прокладка кабеля приводит к резким изгибам внутри упакованных шкафов.
Поддержка высокой-скоростной передачи
Создан для приложений 10G, 40G и 100G с использованием модулей приемопередатчиков SR4, BiDi и SWDM4. Какмпо 12-волоконный кабельВсе 12 нитей участвуют в параллельной передаче, максимизируя совокупную пропускную способность на одну трассу кабеля.
Высокопроизводительная-оптическая сердцевина OM5
Широкополосное многомодовое стекло OM5 50/125 мкм с минимальной эффективной модовой полосой пропускания 28 000 МГц·км. Конструкция,-нечувствительная к изгибам, снижает ухудшение сигнала в установках с высокой-плотностью и малым-радиусом.
Премиальные материалы, точная сборка - от волоконного сердечника до внешней оболочки
COBTEL использует совершенно-новые, высококачественные-оригинальные компоненты во всехкабель мпо/мтпсборка. Ничего не переработано. Ничего не скомпрометировано.
Хорошие механические свойства и устойчивость к макро-изгибам сохраняют сигнал неизменным, даже если прокладка кабеля-непрямолинейна.
Цельная-конструкция -высокая прочность, устойчивость к изгибу-, прочность и долговечность, эффективное-предотвращение высыпания в области чехла разъема.
Корпус разъема сохраняет точность размеров при экстремальных температурах, обеспечивая стабильную оптическую производительность во всем 12-волоконном массиве.
Высокие обратные потери, низкое затухание, низкие вносимые потери. Превосходная концентричность и стабильность размеров благодаря количеству циклов соединения, превышающему или равному 500.
Низкий-дымный,-безгалогенный,-огнестойкий. Отличная влагостойкость и сильная стойкость к кислотам и щелочам. Экологичный-материал с низким-углеродом.
Сильная устойчивость к тянущим силам во время установки. Прочный, не-деформируемый, не ломающийся при обычных нагрузках на кабель-растяжения.
Куртка LSZH/OFNP на этоммагистральный кабель mtp/mpoэто не флажок. В закрытых помещениях центров обработки данных - под-каналами пола, подвесными кабельными лотками, вертикальными шахтами - соблюдение пожарной безопасности является обязательным, а не факультативным. Материал LSZH выделяет значительно меньше токсичных газов и дыма по сравнению со стандартными оболочками из ПВХ, защищая как персонал, так и чувствительное оборудование вокруг кабеля во время пожара.
Цвет лайма-зеленого цвета сам по себе несет важную практическую функцию: он обеспечивает немедленную визуальную идентификацию волокна OM5 в волоконно-оптических средах смешанного-поколения, где кабели OM3 (голубой), OM4 (фиолетовый эрика) и OM5 (лаймово-зеленый) могут использовать одни и те же кабельные лотки. Ваша монтажная группа может сразу определить тип волокна, не проверяя этикетку.
Полные характеристики: 12-жильный патч-корд COBTEL 3,0 мм OM5 MPO
Получены непосредственно из документации по продукту COBTEL. - Числа, необходимые вашим командам по проектированию и закупкам.
| Параметр | Спецификация КОБТЕЛ |
|---|---|
| Бренд | КОБТЕЛ |
| Тип продукта | Волоконно-оптический патч-корд MPO OM5 (магистраль с предварительной заделкой-) |
| Тип разъема | MPO (оптический патч-корд OM5) - «папа» / «мама» (укажите) |
| Тип волокна | Многомодовый OM5 (50/125 мкм) |
| Количество волокон | 12 ядер |
| Внешний диаметр | 3,0 мм |
| Материал куртки | ЛСЖ/ОФНП |
| Цвет куртки | Зеленый лайм (стандарт OM5) |
| Рабочая длина волны | 850 нм (первичный); 850–1060 нм (диапазон SWDM4) |
| Вносимая потеря (макс.) | Меньше или равно 0,3 дБ |
| Возвратные потери (мин) | Больше или равно 60 дБ |
| Предел прочности | > 100 N |
| Рабочая температура | от −20 градусов до +75 градусов |
| Температура хранения | от −40 градусов до +85 градусов |
| Тип наконечника | Феррула MT с низкими-потерями (высокая концентричность и точность размеров) |
| Строительство | Предварительное-разъемное соединение,-протестировано на заводе, встроенная защита длинного-хвостового рукава |
| Рейтинг пламени | Корпус разъема из-бездымного-безгалогенового- (LSZH)-огнестойкого материала |
| Экологическое соответствие | Экологически чистая-куртка с низким содержанием-углерода-, соответствующая требованиям RoHS. |
| Стандартные длины | 1м, 2м, 3м, 5м, 7м, 10м, 15м, 20м (по индивидуальному заказу) |
| Стандарт тестирования | МЭК 61754-7, ТИА-604-5 (ФОКИС-5), МЭК 61034, МЭК 60754 |
| Варианты полярности | Метод A, B, C (согласно TIA-568) |
🔵 Совместимость Cisco MPO- проверено
Этоткабель Cisco MPOсборка напрямую совместима с модулями Cisco QSFP-100G-SR4-S, QSFP-40G-SR4 и QSFP-100G-SWDM4-S. Используйте его в качестве прямого подключениякабель Cisco MPO 12между коммутаторами Cisco Nexus серии 9000-Spine и оборудованием верхней части--стойки — или подключайтесь через коммутационные кассеты на обоих концах. Одно семейство кабелей, полная совместимость с экосистемой Cisco, никаких сюрпризов в отношении бюджета оптической линии связи.
Эта же сборка также работает на платформах Juniper, Arista и Huawei. Ваша команда по закупкам получает одинкабель МПО 12Артикул; ваша команда NOC использует его повсюду.
OM5, OM4 или OM3: почему модернизация кабеля MPO имеет значение сейчас
Анкабель ом4 мпоСегодня это прочная инфраструктура. Но приведенные ниже цифры показывают, в чем именно OM5 вырывается вперед - и почему разница увеличивается по мере роста потребности в пропускной способности.
| Особенность | ОМ3 МПО | Кабель OM4 МПО | КОБТЕЛ OM5 ✓ |
|---|---|---|---|
| Мин. Эффективная модальная пропускная способность | 2000 МГц·км | 4700 МГц·км | 28 000 МГц·км |
| Поддержка SWDM4 | ✗ | ✗ | ✓ |
| Максимальный радиус действия 100G SR4 | 70 m | 100 m | 150 m |
| Рабочие длины волн | 850 нм | 850 нм | 850–1060 нм |
| Путь обновления 400G | ✗ | Частичный | ✓ |
| Цвет куртки (стандартный) | Аква | Эрика Вайолет | Лаймово-зеленый |
| Вносимая потеря (COBTEL) | - | - | Меньше или равно 0,3 дБ |
| Возвратные потери (COBTEL) | - | - | Больше или равно 60 дБ |
| Обратная совместимость OM3/OM4. | - | Да | ✓ |
| Доступна куртка LSZH | Варьируется | Варьируется | ✓ Стандарт |
Разница в стоимости между стандартнымкабель ом4 мпои КОБТЕЛкабель мпо ом5сборка незначительна на уровне кабеля. Затраты на развертывание OM4 в новой сборке, а затем на модернизацию трансиверов SWDM4 два года спустя вовсе не являются незначительными. Каждая замена кабеля означает простои, трудозатраты и затраты на координацию проекта -, которые затмевают дополнительные инвестиции в OM5 с первого дня.
OM5 также является единственным типом многомодового волокна, классифицированным как TIA-492AAAE, специально предназначенным для широкополосной работы. Эта классификация важна для корпоративных клиентов и операторов мобильной связи, которым требуется стандартное-документированное подтверждение типа волокна в их исполнительных записях структурированной кабельной системы.
Где магистральные кабели COBTEL MPO/MTP работают каждый день
Этимагистральные кабели mpo mtpпоявляются в самых требовательных волоконно-оптических средах на планете - и не пропускаются.
Гипермасштабируемые центры обработки данных
Переключитесь-на-переключение прямых соединений и кросс-соединений основной зоны распределения-на 40G/100G.
Услуги колокейшна
Магистральные патч-корды MTP/MPO, соединяющие шкафы с централизованными кросс-кадрами.
Базовые сети предприятия
Оптоволоконные магистрали от позвоночника-к-листовым, где задержка, бюджет потерь и запас пропускной способности имеют значение.
Кассетные системы МПО
При развертывании магистрали-к-кассете, в которой разрывается 12-волоконный MPO, используются отдельные дуплексные порты LC.
Вещание и СМИ
Для передачи несжатого видео 4K/8K требуется оптоволокно, которое никогда не нарушает качество отдельного кадра.
Высокопроизводительные вычисления и исследовательские кластеры
Параллельные оптические соединения для вычислительных кластеров с межузловой структурой 100G+.
Здравоохранение ИТ
PACS, EHR и системы медицинской визуализации требуют отсутствия ошибок сигнала при каждой передаче данных.
Финансовые сети
Торговая инфраструктура с низкой-задержкой, где производительность оптоволокна менее-микросекунды обеспечивает доход.
Распространенные топологии магистральных патч-кордов MPO
Топология 1 - Прямой коммутатор-к-коммутатору (100G SR4)
КСФП-100G-SR4
Багажник шнур
КСФП-100G-SR4
Распределение на основе топологии 2 - Кассета- (Коммутатор → Панель → Сервер)
850-нм КСФП
Панель А
ОМ5 Шнур
Панель Б
ЖК Дуплекс
Изображение 8 из собственной документации COBTEL показывает, как именно это происходит.кабели мпо/мтпинтегрироваться в компоновку шкафов центра обработки данных-высокой плотности:магистральный кабель mtp/mpoпроходит между коммутатором/сетевым шкафом и шкафом кросс-коммутации, а кассеты MPO на каждом конце разъединяют 12-оптоволоконный магистральный канал к отдельным соединениям сервера или хранилища. Эта архитектура обеспечивает управляемую плотность кабеля, упрощает перемещение/добавление/изменение и позволяет одному типу кабеля - магистральной линии COBTEL OM5 MPO обслуживать магистраль всей установки.
Пре-Прецизионность предварительной заделки: почему заводская сборка всегда превосходит заделку на месте
Заделка разъемов MPO в полевых условиях требует специальных инструментов, контролируемых условий окружающей среды и квалифицированных технических специалистов. Предварительно-прекращенокабельные сборки МПОничего из этого не нужно -, просто подключите и работайте.
Требуется сращивание в нулевом поле
КОБТЕЛсоединительный кабель волокна мпосборки поступают завершенными, протестированными и ограниченными. Ваша команда по установке подключает кабель -, а не разъем. Время развертывания сокращается с часов до минут за один запуск, что имеет огромное значение при сжатом графике сборки.
Сертификат заводских оптических испытаний
Каждая сборка поставляется с документированным сертификатом испытаний на вносимые и обратные потери. Когда ваш клиент запрашивает-данные о характеристиках оптической системы, вы передаете ему документ, - а не обещание. Это стандарт для корпоративных и государственных контрактов.
Стабильная, повторяемая производительность
Машинная полировка и прецизионное выравнивание контактов позволяют добиться одинаковой-геометрии торцевой поверхности разъема на блоке 1 и блоке 500. Разъемы с ручным подключением-не могут обеспечить такую повторяемость -, особенно в условиях крупномасштабного-развертывания оптоволокна.
Встроенная загрузка с защитой от растяжения-
Защитная длинная-хвостовая втулка представляет собой цельную литой деталь -, а не нажимную-чехлу, которая отделяется под действием тяговых-нагрузок троса. Интегрированная конструкция COBTEL обладает высокой прочностью и устойчивостью к изгибу-, что защищает волокно в наиболее механически нагруженной точке сборки.
Почему дистрибьюторы и системные интеграторы закупают кабели COBTEL MPO в больших объемах
COBTEL не продает кабели. COBTEL поставляет инфраструктуру для сетей, которые ежедневно передают миллионы долларов трафика. Такая структура меняет способ принятия каждого решения о продукте.
Цены варьируются от заказов на 10-образцов до общих соглашений о покупке для системных интеграторов, управляющих развертыванием на нескольких объектах.
Стандартная длина по каталогу от 1м до 20м. Доступны нестандартные длины и конфигурации для не-стандартного расстояния между стойками или территории кампуса.
Укажите метод полярности во время заказа. Никаких дополнительных-адаптеров преобразования не требуется - сборка поставляется настроенной для вашей сетевой архитектуры.
Стандартные длины доставляются в течение 3–5 рабочих дней. Индивидуальная сборка в течение 7–10 рабочих дней. Полная логистическая документация для международного импортного оформления.
Оцените реальную единицу товара, прежде чем совершать объемный заказ. Проверьте вносимые потери самостоятельно. Подтвердите совместимость с вашими модулями приемопередатчика. Тогда заказывайте смело.
Кассеты MPO, коммутационные кабели Hydra, переходные панели, комплекты для чистки - поставляют полную инфраструктуру MPO от одного поставщика, одного партнера, одного счета.
Лучший аргумент в пользу покупки COBTELкабель мпо/мтпобъем — это не цена -, это предсказуемость. Когда вы развертываете одну и ту же сборку с предварительно установленными разъемами,-заводскими испытаниями на 400 соединениях шкафа, каждое соединение работает в пределах одного и того же диапазона вносимых потерь. Ваш расчет оптического бюджета верен. Ваша команда NOC не отслеживает периодически возникающие ошибки, вызванные вариациями разъемов. Ваш клиент подписывает установку с первого раза.
Именно этот уровень последовательности отличает поставщика от партнера. COBTEL создает сборки, чтобы стать партнером в ваших инфраструктурных проектах -, а не отдельной позицией в заказе на поставку.
Вопросы, которые задают инженеры и покупатели перед заказом
Готовы к использованию кабелей COBTEL OM5 MPO?
Запросите ценовое предложение, закажите оценочные образцы или поговорите со специалистом по оптоволоконной инфраструктуре COBTEL. На каждый запрос отвечает инженер -, а не чат-бот.
Запросить цену → Загрузить техническое описание© 2024 КОБТЕЛ. Все права защищены. Специалисты по оптоволоконным кабелям операторского уровня-MPO/MTP. |Контакт | Условия | Конфиденциальность
горячая этикетка : Оптоволоконный соединительный кабель MPO, магистральный кабель MPO/MTP, магистральный кабель MPO 12, магистральный кабель MPO 12, соединительные кабели MPO, кабель MPO/MTP, кабели MPO/MTP, оптоволоконный кабель MTP MPO, кабели MTP/MPO, кабель OM4 MPO, кабель Cisco MPO 12, кабель Cisco MPO, кабель MPO 12, кабельные сборки MPO, MPO кабель ом5
Отправить запрос
Вам также может понравиться
-
Промышленный Ethernet-коммутатор RD11F 100Base FX-TX
-
Модульная вилка Cat5E Rj45
-
Cat5e Snap-On Dust-Prooble Door Network RJ45 Module ...
-
MPO-LC 8-многомодовый оптический кабель OM3/OM4 40/1...
-
Многомодовый оптоволоконный патч-корд MPO LSZH OM4 1...
-

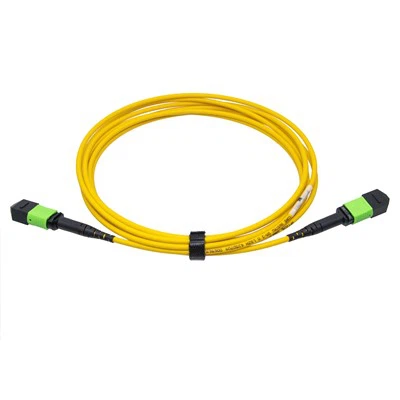

SM 12-Оптоволоконный патч-корд MPO, одномодовый маги...
