Оптический модуль

COBTEL · Продукты оптической связи

Производитель модулей оптической связи

COBTEL — производитель модулей оптической связи в Дунгуане, Китай. Мы производим оптоволоконные трансиверы от 1,25G до 800G на нашем собственном заводе и поставляем их оптовым покупателям, интернет-провайдерам, центрам обработки данных и сетевым интеграторам в более чем 50 странах.

Покупка у производителя модуля прямой оптической связи меняет структуру ваших затрат. Между нами нет агента и торговой компании. Вы получаете заводские цены, трехлетнюю гарантию, полную отслеживаемость каждого серийного номера и инженера на другом конце электронной почты в течение 24 часов.

COBTEL также строит оптоволокно вокруг модуля. Кабели DAC и AOC, оптоволоконные патч-корды и магистральные системы MPO отходят от соседних линий в одном промышленном парке. Один заказ на поставку может покрыть всю линию связи, одна поставка может упаковать ее вместе, а одна группа инженеров отвечает за весь бюджет канала. Смешанные заказы на поставку отправляются в одной коробке с одним счетом. В этом заключается разница, которую-производитель модулей оптической связи делает для вашей команды закупщиков.

Запросить цену Электронная почта info@cobtel.com

За страницей этой категории стоит компания Cobtel Precision Electronics Co., Ltd., основанная в 2006 году и получившая статус национального высокотехнологичного-предприятия. Группа управляет 5 производственными центрами, имеет 265 зарегистрированных патентов и реинвестирует 5% годовых продаж в исследования и разработки. Подразделение оптической связи специализируется на съемных трансиверах, кабелях DAC/AOC, оптоволоконных патч-кордах и системах MPO для покупателей B2B.

С 2006 года20 лет производства разъемов и оптоволокна

41,731 m²Собственный-промышленный парк в Дунгуане, Гуандун

10 000 шт/деньЕмкость оптического модуля на выделенных линиях

50+ страныКлиенты B2B обслуживаются на 6 континентах

Возможности

Что мы можем сделать для вас?

Ваш поиск поставщика решает один вопрос: может ли этот завод действительно построить то, что нужно вашей сети? Вот что наши производственные линии делают каждый день. Каждому ответу соответствует номер, поскольку производитель модуля оптической связи должен подтверждать свои утверждения данными, а не прилагательными.

Полноскоростная лестница, один завод

1.25G SFPдля связей между предприятиями и кампусами
10G SFP+для доступа и агрегации
25Г СФП28для фронтальной-магистрали и серверов 5G
40G КСФП+и100Г КСФП28для центров обработки данных
400G QSFP-ДДи800G ОСФПдля искусственного интеллекта и облачных ядер

Оптика для любого ссылочного бюджета

Одномодовый режим на длинах волн 1310 нм и 1550 нм, дальность действия от 10 до 80 км.
Многомодовый на длине волны 850 нм через OM3/OM4, дальность действия от 100 до 550 м
Дизайн полос CWDM4 внутри нашего 100G LR4 для пробега 10 км
Сигнализация PAM4 на платформах 400G SR8 и 800G DR8

Совместимость обеспечивается за вас

EEPROM закодирован для платформ Cisco, Huawei, H3C, Juniper, Arista, Dell, ZTE, Mellanox/NVIDIA, TP-Link, Ubiquiti и 200+.
Каждый пакетный плагин-проверяется на реальных коммутаторах перед упаковкой.
DDM/DOM сообщает о температуре, напряжении, токе смещения и мощности Tx/Rx на каждой модели.

Качество сборки, которое вы можете проверить

Корпуса из-сплава цинка-литые с теплоотводящими ребрами-
Позолоченные-контакты рассчитаны на тысячи циклов включения
100% глазковая диаграмма, битовые ошибки и калибровочные тесты DDM
Сгорание в течение 24–48 часов-при выдержке при температуре 60 градусов для каждого семейства продуктов

Кто покупает из этой категории

Интернет-провайдеры и операторы связи:Оптика 10G LR и 25G LR для колец доступа и метрополитена, в ежеквартальных объемах
Операторы дата-центра:40G QSFP+ и 100G QSFP28 для обновлений позвоночных-листовых листьев, 400G и 800G для кластеров AI
Корпоративные ИТ-команды:Модули SFP 1.25G для магистральных сетей кампуса и колец наблюдения на расстоянии до 15 км

Интеграторы безопасности:Соединение NVR и камеры по оптоволокну OS2 с мониторингом DDM в реальном времени
Системные интеграторы:кодированные модули для смешанных мощностей Cisco, H3C и Huawei в одном списке SKU
Реселлеры и дистрибьюторы:акции частных-торговых марок с 12-месячной блокировкой цен и региональной защитой.

Розничные бренды, коммунальные услуги и вещательные сети завершают список клиентов. Независимо от вашей отрасли, назовите платформу, которую вы используете, и этот производитель модулей оптической связи покажет вам последний проект, который мы для нее поставили.

Как производитель модулей оптической связи с 20-летним опытом точного производства, мы также контролируем все этапы производства: изготовление пресс-форм, штамповка металла, литье под давлением и SMT — все это выполняется собственными-собственными силами. Вот почему наша доходность остается высокой, а цена – низкой.

Спецификации · Минимальный заказ · Время выполнения

Технические характеристики модуля оптической связи, минимальный заказ и время выполнения заказа

Покупателям B2B прежде всего нужны две цифры: сколько штук я могу заказать и когда они будут доставлены? В таблице ниже перечислены одиннадцать семейств продуктов, которые мы создаем в этой категории, с указанием минимального заказа и времени выполнения заказа, которые мы выполняем сегодня. Оптовые цены зависят от количества, а повторные заказы сохраняют одну и ту же цену за единицу в течение 12 месяцев.

Продукт	Упаковка	Ставка	Длина волны	Волокно	Достигать	Интерфейс	минимальный заказ	Время выполнения
Одномодовый оптоволоконный-приемопередатчик SFP	SFP	1.25G	1310 нм	СМФ	15 км	Дуплекс ЛК	50 шт.	3–7 дней
Многомодовый модуль SFP 550 м, дуплексный LC	SFP	1.25G	850 нм	ММФ	550 m	Дуплекс ЛК	50 шт.	3–7 дней
10G SFP+, однорежимное-двойное-волокно, 10 км	SFP+	10G	1310 нм	СМФ	10 км	Дуплекс ЛК	50 шт.	3–7 дней
10G SFP+, одиночный-режим, 1550 нм, 80 км	SFP+	10G	1550 нм	СМФ	80 км	Дуплекс ЛК	20 шт.	7–12 дней
Многомодовый 10G SFP+ 850 нм, 300 м	SFP+	10G	850 нм	ММФ	300 m	Дуплекс ЛК	50 шт.	3–7 дней
25G SFP28 LR, разъем LC	SFP28	25G	1310 нм	СМФ	10 км	Дуплекс ЛК	20 шт.	7–12 дней
40Г КСФП+ СР4 ДКИ, МПО	КСФП+	40G	850 нм	ММФ	100/300 m	МПО/МТП	20 шт.	7–12 дней
100Г КСФП28 СР4	КСФП28	100G	850 нм	ММФ	100 m	МПО-12	20 шт.	7–12 дней
100Г КСФП28 ЛР4	КСФП28	100G	1295–1309 нм	СМФ	10 км	Дуплекс ЛК	20 шт.	10–15 дней
400G QSFP-DD SR8, PAM4	QSFP-ДД	400G	850 нм	ММФ	100 m	МПО-16	10 шт.	15–20 дней
800G OSFP DR8, PAM4	ОСФП	800G	850 нм	ММФ*	50 m	МПО-16	10 шт.	15–25 дней

*Однорежимный-модуль 800G DR8 изготавливается по запросу. Примерные заказы от 2 шт. OEM-кодирование EEPROM или специальные этикетки добавляют 2–3 рабочих дня. Стандартные модели доставляются из Дунгуаня службами DHL, FedEx или UPS в течение 3–5 дней от двери до двери. Рабочая температура: стандартная 0–70 градусов, промышленный вариант –20–60 градусов.

Количество заказов, ценовые категории и упаковка

Производитель модулей оптической связи, который скрывает свою ценовую категорию, тратит ваше время. Вот как меняются наши оптовые цены и как каждый заказ покидает завод.

Количество заказа	Уровень цен	Упаковка	Оплата
2–49 шт (образцы)	Прейскурантная цена с возвратом от 200 шт.	Антистатический-пакет и лоток	PayPal или Т/Т
50–199 шт.	Скидка 5–12% на список	Лоток и коробка, 10 шт. в коробке	T/T
200–999 шт.	Скидка 12–20% на список	Экспортная коробка с отчетами об испытаниях-партии.	T/T
1,000+ шт.	Скидка 20–30% по списку, блокировка цены на 12 месяцев.	OEM-упаковка по вашему дизайну	Т/Т по рамочному контракту

Условия доставки, которые вы можете спланировать

В нашем подтверждении заказа указана дата отгрузки, и мы ее держим. Если мы пропустим подтвержденную дату поступления модели-по причинам с нашей стороны, мы зачислим 2 % от стоимости заказа за каждую просроченную неделю. В день отправки вы получите номер отслеживания, упаковочный лист и отчет об испытаниях каждой-партии. EXW и FOB Шэньчжэнь работают, а DDP указывается по запросу для пунктов назначения в ЕС и США.

Нужна спецификация, которой нет в таблице? Наши инженеры-производители модулей оптической связи предоставят индивидуальные длины волн, радиус действия и варианты размещения в течение 24 часов. Отправьте номер детали, который вы используете сегодня, и мы сопоставим его, закодируем и проверим на соответствие вашему списку переключателей.

ОЭМ/ОДМ

Обслуживание OEM и ODM от опытного производителя модулей оптической связи

Компания COBTEL выросла как OEM-партнер. Шесть или семь из десяти крупнейших брендов структурированной кабельной системы в мире и Китае покупают продукцию напрямую у наших линий, а компании из списка Fortune 500 доверяют нам разработку и производство в совместных проектах. Та же дисциплина OEM/ODM теперь пронизана и в нашем бизнесе по производству оптических модулей.

OEM: ваш бренд, наша линия

Пользовательская этикетка, логотип и формат серийного номера
Кодирование поставщика EEPROM и предустановленные пороговые значения DDM
Цвет корпуса и цвет-язычка в зависимости от проекта
Дизайн упаковки,-готовой к розничной торговле, или антистатической-упаковки
12-месячная блокировка цен на рамочные заказы

ODM: создано по вашим требованиям

Индивидуальная компоновка печатной платы и выбор оптического узла-узла
Настройка прошивки и протоколов для специальных платформ
Инструменты для корпуса и радиатора-изготавливаются в нашем собственном литейном цеху.
Соглашение о неразглашении подписывается до того, как ваши чертежи попадут к нашим инженерам.
Региональная эксклюзивность доступна для частных-партнеров.

Как здесь работает OEM-проект

День 0:Вы отправляете номер детали, кодировку марки и количество. Наше ФАЭ подтверждает осуществимость в тот же день.
День 1–3:Вы получаете коммерческое предложение и спецификацию. Мы подписываем соглашение о неразглашении до того, как будет перемещен рисунок.
День 4–7:Образцы закодированы, протестированы на вашей платформе и-отправлены на утверждение.
Неделя 2–4:Массовое производство проходит 100% тестовый поток. Отправка товаров с отчетами по-партиям и указанием имени-контактного лица по продажам.

Четыре шага, один собственник, без посредников. Это рабочий процесс, который может обещать производитель модулей оптической связи, располагающий-собственными инструментами, поскольку ничто не зависит от внешнего поставщика.

Случаи успеха OEM/ODM

12 000 закодированных модулей SFP+ для оптоволоконного интернет-провайдера в Великобритании

Британскому интернет-провайдеру потребовались модули 10G SFP+ LR, закодированные для смешанного парка коммутаторов от двух поставщиков. Мы закодировали EEPROM, напечатали фирменную этикетку и доставили 12 000 штук за 18 рабочих дней. Сеть проработала 18 месяцев с нулевым RMA для партии.

3200 частных-лидеров 100G QSFP28 SR4 для центра обработки данных в США

Американский оператор колокейшн хотел найти одного поставщика оптики-уровня 100G под своей торговой маркой. Мы произвели 3200 устройств QSFP28 SR4 в индивидуальной упаковке, прошли аудит матрицы коммутаторов-на платформах Arista 7280 и отгрузили их за 14 дней. Теперь они делают заказы ежеквартально по фиксированной цене.

Программа 800G OSFP для бразильского системного интегратора

Латиноамериканский интегратор запросил пилотный экземпляр 800G OSFP из 50 частей для сборки кластера искусственного интеллекта. После проверки на коммутаторах NVIDIA Spectrum-4 пилотный проект увеличился до 6000 штук в год. Наши инженеры поддержали каждый вопрос по прошивке в течение 24 часов.

Все описанные выше случаи начинались одинаково: одно электронное письмо с номером детали и количеством. Как производитель модулей оптической связи, у которого есть собственный цех пресс-форм, штамповочный цех и линии SMT, мы оцениваем OEM-проекты за несколько дней, а не недель. Ваши проекты останутся вашими. Мы подписываем соглашения о неразглашении в качестве стандартного шага, ограничиваем файлы проектов определенной группой инженеров и соблюдаем региональную эксклюзивность для партнеров, работающих под частными-лейблами, которые растут вместе с нами.

Качество и соответствие

Сертификаты Наши модули и заводская поставка

Сертификаты отвечают на простой вопрос покупателя: пройдет ли этот груз таможню, пройдет ли аудит и продолжит ли работать в полевых условиях? Наша стена выглядит как контрольный список закупок.

Системы управления

ИСО 9001:2015управление качеством
ИСО 14001экологический менеджмент
ИАТФ 16949управление процессами автомобильного-класса
Лаборатория, аккредитованная CNAS-, рег. Нет.L21456

Соответствие продукта

CEиФКСдля рынков ЕС и США
РоХСиДОСТИГАТЬсоблюдение экологических требований
ULфайл E508595, плюс отметки ETL, RCM и CSA
МЭК 60825Лазерная безопасность класса 1

Соответствие стандартам

Совместимость с MSA: спецификации SFF-8472, SFF-8636, QSFP-DD и OSFP.
Стандарты IEEE 802.3 Ethernet по всей скоростной лестнице
Размер, соответствующий требованиям MSA,-гарантирует возможность горячей-замены в стойках разных-брендов.

Тестовый поток, каждая единица

Глазковая диаграмма и частота ошибок по битам < 1E-12
Калибровка DDM по эталонным счетчикам
Реальный-тест совместимости коммутатора в списке ваших платформ
24–48 ч. Обжиг-при температуре 60 градусов, затем окончательный контроль качества по серийному номеру.

Оформление документов – это половина дела. Образцы устройств из каждой производственной партии также подвергаются циклическому термическому удару при температуре от -40 до 85 градусов, вибрации согласно IEC 60068, контактному электростатическому разряду напряжением 8 кВ и 48-часовому воздействию влажного тепла. Тесты на растяжение оконечных устройств LC и MPO устраняют требования IEC 61754 перед выпуском семейства. Данные о сбоях возвращаются на линии пресс-форм и SMT на той же неделе, а исправления отправляются в следующей партии. Паспорта надежности для каждого семейства доступны по запросу перед заказом. Благодаря этому циклу уровень возврата на местах ниже 0,3% для более чем 200 000 поставленных модулей.

Производитель модулей оптической связи хорош настолько, насколько хороша его лаборатория. Наша компания имеет аккредитацию CNAS-, что означает, что независимый национальный орган проверяет наши методы испытаний, оборудование и записи. Вы можете запросить протокол испытаний вашей партии, и мы вышлем его вместе с поставкой. В картонной упаковке также путешествуют документы: сертификат соответствия, протокол испытаний партии и копии соответствия, по одному комплекту на поставку.

Заводская сила

Внутри завода модулей оптической связи COBTEL

Доверию нужны доказательства. Вот завод, стоящий за каждым модулем, который мы поставляем, в цифрах.

Собственный-промышленный паркв Ваньцзяне, Дунгуань, в эксплуатации с ноября 2021 г.: 41 731 м² площади, отсутствие риска переезда,-из-за арендной платы.
5 производственных центров: две в Гуандуне, а также база в Хубэе, Гуйчжоу и во Вьетнаме для обеспечения гибкой мощности.
600+ сотрудниковв 8 крупных центрах, включая основную команду с 35-летним опытом исследований, разработок и производства центров обработки данных.
Производительность модуля 10 000 шт./деньна двух специализированных производственных линиях, оснащенных собственным-обжимным кольцом MT мощностью 15 000 штук в день.
Чистое помещение класса 100 000для оптической сборки, полировки и соединения.
265 зарегистрированных патентови 5% годовых продаж реинвестируются в исследования и разработки в нашем инновационном центре в Дунгуане.
Национальное признание: Национальное высокотехнологичное предприятие-(2016 г.), Национальное предприятие «Маленький гигант», ТОП-100 производителей соединителей провинции Гуандун.
Справочные клиенты: прямой поставщик Schneider, Molex, TCL-Legrand и Belden; 6–7 из десяти крупнейших брендов структурированной кабельной связи в мире и Китае торгуют с нами напрямую.
Цифровая фабрика: системы MES, ERP, PLM, WMS и QMS на одной платформе данных, с сортировкой ИИ и логистикой AGV на местах.
Оптическая испытательная лаборатория: векторные анализаторы цепей ENA, тестеры вносимых потерь, машины для 3D-контроля, детекторы торцевых-лиц и камеры термического удара — все они имеют нашу аккредитацию CNAS L21456.

Что эти цифры означают для вашего заказа

Быстрые ответы:Инженеры-оптики сидят рядом с линией модулей, поэтому ответы по технико-экономическому обоснованию приходят в течение нескольких часов, а не дней.
Стабильные цены:мы сами отливаем корпуса и заканчиваем наши собственные наконечники, поэтому колебания цен поражают нас раньше, чем они достигают вашего предложения.
Срочная мощность:две модульные линии работают параллельно, а база во Вьетнаме поглощает избыток заказов на длинные конструкции.
Одна команда для меди и оптоволокна:Одна и та же фабрика удовлетворяет вашим требованиям к RJ45, Keystone и патч-панелям, что позволяет объединить аудиты и перевозки.
Низкий риск:промышленный парк находится в-собственности, лаборатория аккредитована CNAS-, и четыре мировых бренда покупают продукцию этих линий в качестве эталонов.

Лишь немногие заводы в этом ценовом диапазоне могут предоставить вам пресс-форму, штамповочный цех, 82 литьевых станка, линию поверхностного монтажа и чистое помещение под одной крышей. Эта вертикальная глубина является реальной причиной того, что производитель модулей оптической связи, такой как COBTEL, может одновременно поддерживать качество и сокращать затраты. Мы приглашаем B2B-покупателей лично проверить завод или просмотреть видео в режиме реального времени-. Запланируйте посещение во время следующей поездки в Гуандун; выставочный зал, витрина чистого помещения и испытательная лаборатория принимают гостей с уведомлением за две недели.

Часто задаваемые вопросы

Каков минимальный заказ оптических модулей в COBTEL?

Стандартные модели 1G и 10G начинаются с 50 штук.. 25Модели G, 40G и 100G начинаются с 20 штук, а модели 400G или 800G начинаются с 10 штук. Принимаются заказы на образцы от 2 штук, и стоимость образца возвращается при первом оптовом заказе.

Насколько быстро может обеспечить доставку такой производитель модулей оптической связи, как COBTEL?

Стандартные модели доставляются в течение 3–7 рабочих дней. Заказы с OEM-кодировкой или индивидуальными этикетками добавляют от 2 до 3 рабочих дней. Воздушные перевозки DHL, FedEx или UPS в большинство пунктов назначения занимают еще 3–5 дней.

Совместимы ли ваши модули с коммутаторами Cisco, Huawei, Juniper и Arista?

Да. Мы предварительно-кодируем EEPROM для Cisco, Huawei, H3C, Juniper, Arista, Dell, ZTE, TP-Link, Ubiquiti и более чем 200 других платформ. Перед упаковкой каждая партия проверяется-на реальных коммутаторах, поэтому модуль полностью идентифицирует поставщика и правильно передает данные DDM.

Предлагаете ли вы услуги OEM и ODM?

Да. OEM охватывает индивидуальные этикетки, цвета корпуса, кодировку EEPROM, пороги DDM и упаковку. ODM охватывает проектирование аппаратного обеспечения, встроенного программного обеспечения и корпусной оснастки для новых требований. Мы подписываем соглашения о неразглашении и поддерживаем долгосрочные-программы частных-торговых марок с 12-месячной блокировкой цен.

Какие сертификаты имеют ваши оптические модули?

Завод сертифицирован по стандартам ISO 9001:2015, ISO 14001 и IATF 16949. Модули соответствуют требованиям CE, FCC, RoHS и REACH, соответствуют требованиям лазерной безопасности IEC 60825 класса 1 и соответствуют стандартам SFP, SFP28, QSFP28, QSFP-DD и OSFP MSA. Наша лаборатория, аккредитованная CNAS-(регистрационный номер L21456), проверяет каждый отчет об испытаниях.

Какую гарантию и условия RMA вы предоставляете?

На каждый модуль предоставляется гарантия 3 года. Наши инженеры отвечают на любой случай RMA в течение 24 часов, предоставляя отчет об испытаниях. Подтвержденные дефекты заменяются бесплатно и отправляются вместе со следующим заказом или в течение 7 дней.

Как вы тестируете каждый модуль перед отправкой?

Каждое устройство проходит 100-процентную проверку: глазковую диаграмму, коэффициент битовых ошибок ниже 1E-12, калибровку DDM, проверку торцевой-лицевой стороны и реальную-проверку совместимости коммутатора. Затем мы проводим от 24 до 48 часов выдержки при температуре 60 градусов по Цельсию для каждого семейства продуктов. Ничто не поставляется без серийного номера и протокола испытаний.

Какие скорости передачи данных и расстояния вы покрываете?

Мы покрываем 1,25G, 10G, 25G, 40G, 100G, 200G, 400G и 800G. Стандартная дальность действия составляет от 100 м в многомодовом режиме до 80 км в одномодовом режиме, а по запросу доступны специальные модификации на 120 км. Если вам нужна необычная длина волны или расстояние, наши инженеры предоставят ее в течение 24 часов.

Какие условия оплаты и доставки вы принимаете?

Мы принимаем T/T для оптовых заказов и PayPal для образцов. Условия EXW или FOB Шэньчжэнь, и мы осуществляем доставку по всему миру службами DHL, FedEx и UPS. Банковские переводы должны направляться на имя Cobtel Precision Electronics Co., Ltd. -. Перед оплатой проверьте имя получателя.

Могу ли я получить бесплатные образцы?

Заказы на образцы начинаются от 2 штук и оплачиваются по прейскурантной цене, что обеспечивает быстроту работы нашего стола образцов для серьезных проектов. Когда ваш оптовый заказ достигает 200 штук, мы возвращаем полную стоимость образца в этот счет. Постоянные покупатели получают бесплатные образцы для каждой проверки новой модели.

Контакт

Запросите цену у производителя вашего модуля оптической связи

Отправьте нам пять деталей, и ваше предложение будет получено в течение 24 часов: тип продукта или номер детали, который вы используете сегодня, целевая скорость передачи данных и расстояние, смена бренда для кодирования, количества, а также потребностей в маркировке или упаковке. Никакого минимума для образцов, никаких обязательств по котировкам.

Электронная почта: info@cobtel.com— котировки в течение 24 часов
Тел: +86-769-8707 6568· Факс: +86-769-8707 6565
WhatsApp/Мобильный: +86 138 2911 7062
Фабрика:No.9 Chuangxin Road, Ваньцзян, Дунгуань, Гуандун, Китай

Отправьте свой запрос сейчас Обсудить OEM-проект

Что происходит после того, как вы напишете нам

В течение 4 рабочих часов:инженер по продажам подтверждает получение и спрашивает недостающую информацию.
В течение 24 часов:вы получаете цену за единицу продукции по количеству, минимальному заказу, времени выполнения и вариантам перевозки.
В течение 3 дней по запросу:бесплатный обзор бюджета по ссылке-или пример плана, соответствующего списку вашей платформы.

COBTEL Precision Electronics Co., Ltd. · Подразделение оптической связи · Оптические модули, кабели DAC/AOC, оптоволоконные патч-корды и системы MPO с одного завода. Менеджеры по закупкам, инженеры проектов и реселлеры пишут на этот почтовый ящик, и на - отвечает указанный инженер по продажам, а не автоответчик. Пожалуйста, проверьте имя получателя перед банковским переводом.

В 2023 году, на фоне бума искусственного интеллекта, вычислительная мощность заняла центральное место в глобальной цифровой инфраструктуре. ВнеNVIDIAПотрясающая производительность графических процессоров,МелланоксОбъемы продаж коммутационного оборудования также неожиданно выросли, став самой большой темной лошадкой. Это связано с тем, что в результате конвергенции вычислительной-фабрики связь стала основным узким местом в крупномасштабных распределенных вычислительных системах, причем даже половина времени уходит на передачу данных. В результате возникли различные инновационные оптические решения, ознаменовавшие золотое десятилетие фотоники.

По большинству показателей 2023 год станет первым годом эры искусственного интеллекта, когда мы увидим взрывной рост развертывания однорежимных- и многорежимных- продуктов NVIDIA под руководством -800G/400G. Типичные применения многорежимных оптических модулей NVIDIA 800G/400G показаны ниже:

The typical applications for 800G/400G NVIDIA multi-mode optical modules are illustrated

Используемые оптические модули: 800G OSFP SR8 (Dual MPO) и новейшие модули 400G OSFP/QSFP112 SR4. Далее мы сосредоточимся на решениях оптических модулей, предоставляемыхКОБТЕЛ.

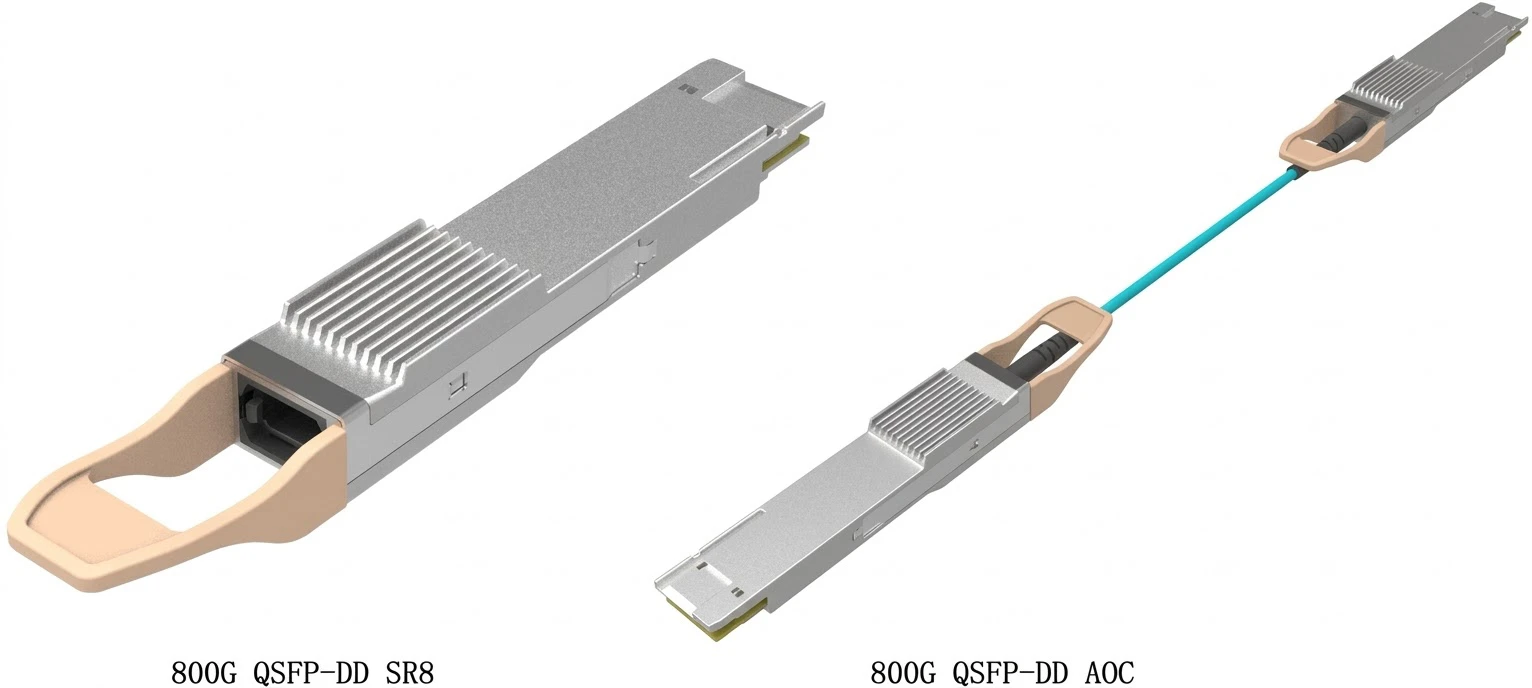

800G QSFP-DD/OSFP SR8/AOC (8x 100G PAM4)

Особенности продукта:

1.Протокол оптического интерфейса: IEEE 802.3db 400GBASE-SR4

2. Протокол электрического интерфейса: IEEE802.3ck: 800GAUI-8 QSFP DD MSA или

3. OSFP MSA

4. Программный протокол: CMIS-4.0.

5. Потребляемая мощность:<13.5 W

6. Зрелое решение для чипов:

7. Broadcom DSP + драйвер Macom/TIA

8. Решение Broadcom VCSEL/PD

9. OM4 100m, проходной-через FEC, Pre-FEC BER ~E-7, подходит для приложений 100G PAM4.

10. Разъем MPO16 APC.

Функциональная блок-схема продукта

Product Functional Block Diagram

Внутренняя принципиальная схема продукта

Product Internal Schematic Diagram

Продукт 800G QSFP-DD SR8 в разобранном виде

800G QSFP-DD SR8 Product Exploded View

400G OSFP-RHS(плоский-верх) SR4

400G OSFP-RHS(Flat-top) SR4

Особенности продукта
1. 4Передатчик PAM4 x106,25 Гбит/с и приемник PAM4
2. 4-канальная матрица VCSEL 850 нм
3. 4-Матрица фотодетекторов PIN-кода канала
4. Энергопотребление<8W
5. Форм-фактор OSFP с возможностью горячей замены-, совместимость с CMIS
6. Максимальная длина канала: 60 м для OM3 MMF, 100 м для OM4 MMF с FEC.
7. Разъем MPO12 APC.
8. Температура рабочего корпуса: 0 градусов ~ +70 градусов.

Функциональная блок-схема продукта

Product Functional Block Diagram

400Г КСФП112 СР4

400G QSFP112 SR4

Особенности продукта:

1. 4-Модуль полнодуплексного-трансивера

2. 4 каналов, каждый со скоростью 106,25G.

3. 4Передатчик PAM4 x106,25 Гбит/с и приемник PAM4

4. 4-канальная матрица VCSEL 850 нм

5. 4-Матрица фотодетекторов PIN-кода канала

6. Потребляемая мощность<8W

7. Форм-фактор QSFP112 с возможностью горячей-подключения, совместимость с CMIS

8. Максимальная длина канала: 60 м для OM3 MMF, 100 м для OM4 MMF с FEC.

9. Разъем MPO12 APC.

10. Температура рабочего корпуса: 0 градусов ~ +70 градусов.

Функциональная блок-схема продукта

Product Functional Block Diagram

БесплатныйВолоконный патч-кордРешение. В оптических модулях 400G OSFP-RHS(с плоским-верхом) SR4 и 400G QSFP112 SR4 используется MPO12.многомодовые патч-корды-кабели, OM4, Тип B, МПО/АПК.

Complimentary Jumper Solution: Both the 400G OSFP-RHS(Flat-top) SR4 and 400G QSFP112 SR4 optical modules use MPO12 multi-mode jumper cables, OM4, Type B, MPO/APC.

Теперь давайте рассмотрим типичные применения одномодовых оптических модулей NVIDIA 800G/400G, как показано ниже:

Now, let's look at the typical applications for 800G/400G NVIDIA single-mode optical module products, as shown below:

Здесь задействованы следующие оптические модули: 800G OSFP DR8/DR8+ (Siph), 400G OSFP-RHS DR4 (Siph) и 400G QSFP112 DR4 (Siph). Далее мы сосредоточимся на решениях COBTEL. В своих одномодовых-продуктах 800G/400G компания COBTEL использует технологию кремниевой фотоники.

Основная технология кремниевых фотонных модулей EasyFlyTech заключается в инновационном-пространственном COB, высокоэффективном-сцеплении-конструкции корпуса и программном алгоритме блокировки MZI (Интерферометр Маха-Цендера). Что касается сердцевины кремниевого фотонного волновода, компания также сотрудничала с партнерами в нескольких итерациях совместного-проектирования кремниевых фотонных чипов.

800G OSFP DR8/DR8+ (Сиф)

800G OSFP DR8/DR8+ (Siph)

Особенности продукта

1. Протокол оптического интерфейса: IEEE 802.3cu 8X 100GBASE-DR

2. Протокол электрического интерфейса: IEEE802.3ck: 800GAUI-8.

3. Форм-фактор: OSFP MSA

4. Программный протокол: CMIS-ред. 5.2.

5. Потребляемая мощность:<18.5W

6. Зрелое решение для чипов:
а. Broadcom DSP + 4X CWL, 2X DR4 SiPh PIC, 2 DR4 TIA,
б. 2 DR4 PD
в. Платформа COB SiPh
д. DR8 OM4 500m, сквозной-FEC, Pre-FEC BER ~E-7, подходит для приложений 100G PAM4
е. Интерфейс MPO16 APC (DR 500M, DR+ 2KM)

Функциональная блок-схема продукта

Product Functional Block Diagram

Внутренняя принципиальная схема продукта

Product Internal Schematic Diagram

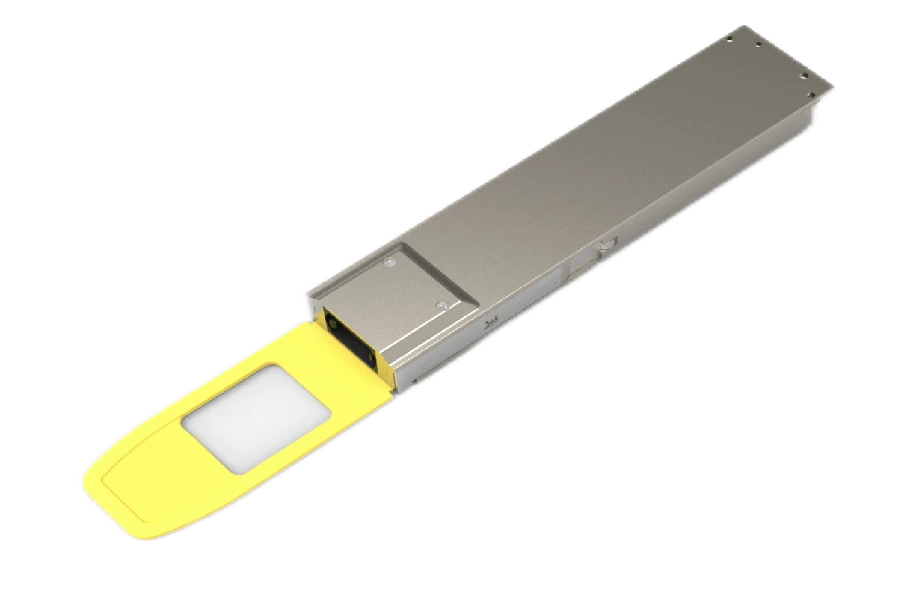

400G OSFP-RHS DR4 (Siph)

Особенности продукта
1. Совместимость с OSFP MSA и CMIS.
2. 4Электрический интерфейс x106,25 Гбит/с (53,125 ГБ/с PAM4)
3. 4Оптический интерфейс x106,25 Гбит/с (53,125 ГБ/с PAM4)
4. Энергопотребление<10W
5. Максимальная длина канала: 500 м по G.652 SMF с KP-FEC.
6. Разъем МПО-12.
7. Встроенный-цифровой диагностический мониторинг (DDM)
8. Температура рабочего корпуса: 0 градусов ~ +70 градусов.
9. 3.3В Рабочее напряжение
10. Соответствует RoHS (без свинца-)

Функциональная блок-схема продукта

Product Functional Block Diagram

400G КСФП112 ДР4 (Сиф)

400G QSFP112 DR4(Siph)

Особенности продукта

1. Соответствует QSFP112 MSA и CMIS.

2. 4Электрический интерфейс x106,25 Гбит/с (53,125 ГБ/с PAM4)

3. 4Оптический интерфейс x106,25 Гбит/с (53,125 ГБ/с PAM4)

4. Энергопотребление<10W

5. Максимальная длина канала: 500 м по G.652 SMF с KP-FEC.

6. Разъем МПО-12.

7. Встроенный-цифровой диагностический мониторинг (DDM)

8. Температура рабочего корпуса: 0 градусов ~ +70 градусов.

9. 3.3В Рабочее напряжение

10. Соответствует RoHS (без свинца-)

Product Functional Block Diagram

Бесплатные оптоволоконные патч-корды. Решение. В оптических модулях 400G OSFP-RHS DR4 (Siph) и 400G QSFP112 DR4(Siph) используютсяОдномодовые патч-кабели MPO12-, Тип Б, МПО/АПК.

Complimentary fiber optic patch cords Solution: Both the 400G OSFP-RHS DR4 (Siph) and 400G QSFP112 DR4(Siph) optical modules use MPO12 single-mode patch cables, Type B, MPO/APC.

Помимо одномодовых-и многомодовых-оптических модулей NVIDIA 800G/400G, описанных выше, ЦАП 800G также является экономичным-эффективным решением для передачи данных на короткие-расстояния в центрах обработки данных с искусственным интеллектом. Далее мы познакомим вас с типичными приложениями для ЦАП NVIDIA с прямым-подключением и коммутацией 800G. На следующей диаграмме показано типичное применение NVIDIA 800G.прямое-подключение кабеля ЦАП:

DAC400G-IBEN-SWITCH-TO- SWITCH OR DGX-H100

Компания COBTEL предлагает решения для задействованных здесь ЦАП с прямым-подключением: ЦАП 800G OSFP и ЦАП 800G QSFP-DD.

Обзор ЦАП AI Data Center 400G/800G:

COBTEL provides solutions for the direct-attach DACs involved here: the 800G OSFP DAC and 800G QSFP-DD DAC.

Это решение обеспечивает исключительную целостность сигнала на частоте 44 ГГц. Тестирование 800G с KP4-FEC соответствует стандартам IEEE, обеспечивая показатель Post-FEC BER < 1E-15, запас FEC > 27 % и нулевой коэффициент потери кадров FEC. Он использует решение Re-Driver, которое обеспечивает низкое энергопотребление (~ 2,5 Вт) и задержку (<20ns), making it more efficient than Re-Timer solutions. Innovative production techniques ensure high reliability. The 800G QSFP-DD ACC 26AWG 4m cable weighs approximately 600g.

Особенности продукта:

1. Соответствует IEEE P802.3ck D3.0 и QSFP-DD800 и OSFP MSA.

2. Соответствует стандарту IEEE802.3ck.

3. Использует 16 пар медного кабеля.

4. Поддерживает 8-полосную двунаправленную передачу со скоростью 112 ГБ/с.

5. Пассивный медный кабель (PCC) поддерживает длину 2 м, вносимые потери лучше, чем 19.75dB@26.56GHz.

6. 800G Активный медный кабель (ACC) длиной до 5 м

7. Рабочий запас канала (COM) превышает 3 дБ в условиях 8 источников перекрестных помех на ближнем-конце и 7 на дальнем-конце.

8. Коммерческое тестирование BER и среды MCB показывают, что значение BER до -FEC лучше, чем 1E-5 (коэффициент BER после FEC лучше, чем 1E-15).

9. 800G Вносимая потеря канала ЦАП.

800G DAC Channel Insertion Loss.

10. 800G COM-канал ЦАП (включая перекрестные помехи)

800G DAC Channel COM (Including Crosstalk)

Наконец, мы кратко представляем типичное применение для линейки продуктов ЦАП NVIDIA 800G, как показано ниже:

the typical application for the 800G NVIDIA breakout DAC product line

Прорывные решения ЦАП COBTEL 800G включают в себя: от 800G OSFP до 2x400G.Прорывной ЦАП OSFP112и800G QSFP-DDдо 2x400G QSFP112 Breakout DAC.

the 800G OSFP to 2x400G OSFP112 Breakout DAC and the 800G QSFP-DD to 2x400G QSFP112 Breakout DAC

Comprehensive Guide To COBTEL Optical Module Catalog

1. Высокопроизводительные-оптические модули для современных сетей

Нашоптический модульВыбор обеспечивает скорость, необходимую вашему бизнесу. Каждыйоптический модульмы продаем, соответствует высоким отраслевым стандартам. Эти части помогают вашей сети быстро перемещать данные. На этой странице вы можете найти множество типов модулей. Мы предлагаем решения для небольших офисов и гигантских дата-центров. Хорошийоптический модульуменьшает отставание. Это делает ваши серверы счастливыми. В нашем ассортименте есть новейшие технологии 400G и 100G. Если вам нужна надежная ссылка, начните здесь. Мы используем лучшие чипы в каждом блоке. Это гарантирует, что сигнал останется чистым. Высокое-качество деталей означает меньше ошибок. Ваша ИТ-команда будет тратить меньше времени на исправление ссылок. Это экономит деньги и время вашей компании. Нашоптический модульзапас готов к немедленной отправке. Мы помогаем вам оставаться впереди конкурентов.

2. Лучший оптический модуль-трансивер для быстрой передачи данных

Аноптический модуль приемопередатчикаэто сердце вашего канала передачи данных. Он преобразует электричество в свет. Он также превращает свет обратно в электричество. Этотоптический модуль приемопередатчикаработает на обоих концах волокна. Мы создаем их, чтобы они были быстрыми и стабильными. Нашмодуль оптического приемопередатчикаопции поддерживают высокую пропускную способность. Это жизненно важно для задач искусственного интеллекта и облачных вычислений. Вы получаете плавную работу для каждого пользователя. Мы тестируем каждыйоптический модуль приемопередатчикапрежде чем он покинет завод. Это гарантирует, что он работает в вашем коммутаторе. Мы поддерживаем многие бренды, такие как Cisco и Juniper. Этотмодуль оптического приемопередатчикаВыбор разумен для покупателей B2B. Вы получаете снаряжение профессионального-класса по оптовым ценам. Это упрощает управление вашей сетью.

3. Характеристики оптического модуля SFP для каждой стойки

оптический модуль сфп— классический выбор для многих переключателей. Он маленький и мощный. Мы предлагаем широкий ассортиментоптический модуль сфпскорости. Вы можете найти варианты 1G, 10G и 25G. Этотоптический модуль сфпподходит к любому стандартному порту SFP. Его можно-заменять в горячем режиме, что упрощает обслуживание. Вам не нужно выключать свое оборудование, чтобы сменить его. Этотоптический модуль сфпэкономит место в вашемсерверная стойка. Вы можете упаковать больше портов в один коммутатор. Мы используем высококачественное-золотое покрытие на каждом разъеме. Это обеспечивает идеальное электрическое соединение. Нашоптический модуль сфпконструкции ориентированы на низкое энергопотребление. Благодаря этому ваши счета за коммунальные услуги будут низкими. Это также сохраняет вашу стойку прохладной.

4. Какие оптические модули используются в бытовой электронике?

Мы также предоставляемоптические модули для бытовой электроники. Эти модули работают в маршрутизаторах и домашних накопителях. Во многих современных домах теперь используются оптоволоконные линии связи. Нашоптические модули для бытовой электроникипринесите профессиональные скорости в домашний офис. Они просты в установке. Вы просто подключаете их и работаете. Этиоптические модули для бытовой электроникиочень прочны. Они без проблем справляются с ежедневным использованием. Мы используем те же высококачественные чипы-, что и наше профессиональное оборудование. Это означает, что ваша домашняя сеть остается быстрой и стабильной. Если вы создаете маршрутизаторы или концентраторы для умного дома, они для вас. Мы предлагаем оптовые цены на большие заказы. Это поможет вам снизить производственные затраты.

5. Зачем использовать оптоволоконный модуль в 2026 году?

A оптоволоконный модульэто лучший способ перемещения данных на большие расстояния. Медные кабели медленны при длительной прокладке. Свет движется быстрее и дальше. Нашоптоволоконный модульварианты охватывают от 100 м до 10 км и более. Этотоптоволоконный модульпротивостоит электрическим шумам. Он хорошо работает на заводах или в загруженных офисах. Вы получаете чистый сигнал каждый раз. Мы предлагаем многомодовые и одномодовые-режимы.оптоволоконный модульвыбор. Многомодовый режим отлично подходит для коротких соединений в центрах обработки данных. Одиночный-режим лучше всего подходит для длинных соединений-между-офисами. Нашоптоволоконный модульпродукты потребляют меньше энергии, чем медь. Это позволит легко достичь ваших «зеленых» целей. Это разумный выбор для современной компании.

6. Усовершенствованные электро-оптические модули для профессионалов

Нашэлектро-оптические модулииспользуйте новейшие достижения науки для перемещения данных. Эти части управляют переходом от электронов к фотонам. Каждыйэлектро-оптические модулиУстановка, которую мы производим, очень эффективна. Это уменьшит нагрев переключателя. Высокая температура может вывести из строя вашу электронику. Нашэлектро-оптические модулисохранять хладнокровие под давлением. Мы используем лазеры премиум-класса в каждой сборке. Это обеспечивает сильный и четкий световой сигнал. Этиэлектро-оптические модулиявляются основой высокоскоростного-скоростного Интернета. Мы продаем их интернет-провайдерам и крупным технологическим компаниям. Вы можете доверять нашему опыту в этой области. У нас есть многолетний опыт изготовления этих деталей.

7. Лучший выбор оптоволоконного SFP-модуля

Если вам нуженоптоволоконный модуль sfp, у нас лучший ассортимент. Этотоптоволоконный модуль sfpявляется отраслевым стандартом для каналов 10G. Он небольшой и очень надежный. Мы предлагаемоптоволоконный модуль sfpна многих длинах волн. 850нм популярен для коротких пробегов. 1310нм отлично подходит для более длительных задач. Каждыйоптоволоконный модуль sfpвключает диагностику DDM. Это позволяет вам видеть мощность лазера в режиме реального времени. Вы можете остановить проблемы до того, как они начнутся. Этотоптоволоконный модуль sfpявляется фаворитом сетевых администраторов. Это позволяет быстро и легко устранять неполадки. Мы предлагаем этооптоволоконный модуль sfpв оптовых упаковках для больших проектов.

8. Глобальная оптовая продажа каждого оптоволоконного модуля SFP.

Мы также снабжаемоптоволоконный модуль sfpдля наших клиентов по всему миру. Независимо от того, пишете ли вы это «волокно» или «волокно», у нас есть именно та деталь, которая вам нужна. Этотоптоволоконный модуль sfpсоответствует всем международным стандартам. Он работает в любом глобальном дата-центре. Мы отправляем этооптоволоконный модуль sfpклиентам по всему миру. Наша логистическая команда обеспечивает быструю доставку до вашей двери. Этотоптоволоконный модуль sfpкачество идентично нашим запасам в США. В нем используются те же высококачественные-компоненты. Вы везде получаете одинаковую отличную производительность. Нашоптоволоконный модуль sfpцены самые конкурентоспособные на рынке. Мы помогаем вам оставаться в рамках бюджета.

Мы хорошо-известны как один из ведущих производителей и поставщиков оптических модулей в Китае. Если вы собираетесь продавать высококачественные оптические модули оптом по конкурентоспособной цене, добро пожаловать на получение прайс-листа и расценок на нашем заводе.
