Соединитель наконечника MT для кабеля MPO MTP
Модернизируйте свою сеть MPO без особых усилий с помощью нашего прецизионного разъема с наконечником MT — низкие вносимые потери, термостойкий-PPS, 500+ циклическая долговечность.
Описание
COBTEL · Высокоточный-основной компонент MPO
Соединитель с наконечником MT дляКабель МПО/МТР
- Создано для сетей 400G и 800G
От 12 до 48 ядер. Материал ППС.<0.35 dB insertion loss. The MT ferrule оптоволоконный разъемваш центр обработки данных может доверять - сеансу за сеансом, год за годом.
Введение продукта
Сердце любого высокоскоростного оптоволоконного соединения-
Каждая высокая-плотностьКабель МПО/МТРсборка живет и умирает благодаря одной маленькой части:Соединитель с наконечником МТ. Наш прецизионный наконечник MT размером всего 6,4 мм × 2,5 мм может быть крошечным, но он несет огромную ответственность, - выравнивая до 48 жил волокна с суб-микронной точностью, чтобы ваши потоки данных 400G и 800G доходили каждый раз в целости и сохранности.
Изготовлен из высоко-температурного-устойчивого, экологически чистого материала.ППС (полифениленсульфид)смола, этооптоволоконный разъем mt Ferruleобеспечивает структурную стабильность, необходимую сетевым инженерам, и низкие вносимые потери, необходимые проектировщикам систем. Никакой деформации. Никаких трещин. Никакой сигнал не удивляет.
Независимо от того, строите ли вы оптические соединения для гипермасштабных центров обработки данных, телекоммуникационных станций, студий вещания или сетей промышленной автоматизации, этот наконечник MT дает вам основу, на которой вы можете уверенно строить бизнес.
Области применения
Где этот наконечник MT решает реальные проблемы
Покупатели B2B не приобретают компоненты -, они покупают решения конкретных инженерных задач. Вот где этоСоединитель с наконечником МТобеспечивает измеримую ценность во всех отраслях.
🏢 Гипермасштабируемые центры обработки данных
400G и 800G Spine-leaf Fabrics требуют сверх-плотных межсоединений с низкой-задержкой. Наш наконечник MT обеспечивает стабильную работу каждого оптоволоконного канала.<0.35 dB loss across thousands of patch points - no re-polishing, no re-terminating.
📡 Телекоммуникации и операторские сети
Для панелей ODF центрального офиса и объектов ROADM требуются разъемы, которые выдерживают тысячи циклов соединения на протяжении десятилетий. Это наконечник MTоптоволоконный разъемрассчитан на не менее 500 циклов, что обеспечивает операторам связи долгосрочную-надежность, требуемую их соглашениями об уровне обслуживания.
🏭 Промышленная автоматизация
Заводские цеха подвергают разъемы воздействию вибрации, перепадов температуры и химических паров. Материал ППС противостоит деформации и сохраняетразмеры наконечника mtстабильный от −40 градусов до +75 градусов, сохраняя выравнивание даже в суровых условиях.
📺 Трансляция и медиапроизводство
Среды для прямых трансляций требуют мгновенного и надежного подключения. Прецизионные-отверстия для направляющих штифтов на этомгора ФеррулОбеспечьте повторяемую самовыравнивание-, чтобы каналы камеры и сигналы SDI никогда не пропускали кадр во время горячей-замены.
🏥Медицинские и исследовательские учреждения
Больницы и исследовательские лаборатории не могут позволить себе ухудшение сигнала в системах визуализации или сбора данных. Экологичный-PPS соответствует требованиям RoHS, а точность отверстия суб-микрона обеспечивает низкий-оптический канал, на котором работают медицинские приборы.
⚡ Энергетика и умная сеть
Подстанциям и системам мониторинга возобновляемых источников энергии необходимы разъемы, выдерживающие широкий диапазон температур и электрические помехи. Оптоволоконные каналы, построенные на основе этого наконечника MT, обеспечивают изоляцию и точность данных мониторинга сети.
Ключевые преимущества
6 причин, по которым инженеры выбирают это наконечник MT среди других
Не всенаконечники MTсозданы равными. Вот что отличает этот компонент от непатентованных альтернатив, представленных на рынке.
Чрезвычайно высокая точность отверстий
Каждый корпус наконечника формируется с использованием прецизионных литьевых форм, которые фиксируют положение отверстий для волокон с точностью до суб-микрона. Результат: идеальное согласование с любым комплектом MPO и вносимые потери ниже 0,35 дБ. Прецизионные формы означают идеальную однородностьразмеры наконечника mtот партии к партии - критично для больших-операций по сборке кабелей в больших объемах.
Устойчивый-материал PPS к высоким температурам
Изготовлены из полифениленсульфида (PPS) премиум-класса -, инженерного пластика, используемого в аэрокосмической и автомобильной промышленности. PPS выдерживает длительные рабочие температуры от -40 градусов до +75 градусов без размягчения, деформации и растрескивания. ТвойСоединитель с наконечником МТсохраняет свою геометрию даже в серверных комнатах, которые круглосуточно нагреваются.
Отличная повторяемость - Не менее 500 циклов
Испытания на долговечность подтверждают стабильные оптические характеристики в течение как минимум 500 циклов соединения и рассоединения-. Для техника, который повторно подключаетсоединительные кабелиежедневно или магистраль MTP, перемаршрутизируемая-ежеквартально, это означает годы службы без снижения производительности. Надежная повторяемость — это отличие сети, которая просто работает, от сети, которая постоянно требует внимания.
Жесткое и тонкое основание штифта - Понимание надежности
Споры вокругжесткое и тонкое штыревое основание, надежность разъема с наконечником mtреален и имеет значение для вашего приложения. Наша жесткая конструкция основания штифта распределяет механическое напряжение по большей площади контакта, снижая риск микро-переломов при многократном соединении. Тонкие основания штифтов экономят материал, но могут прогибаться под нагрузкой, увеличивая вероятность поломки штифта. Наша жесткая архитектура — правильный выбор для-критических производственных сред.
Экологичность. Соответствует - RoHS.
ППС – это чистый,-экологичный инженерный полимер, не содержащий вредных веществ. Наш производственный процесс соответствует экологическим стандартам, что делает этогора Феррулбезопасен для глобального экспорта и соответствует политике закупок, требующей использования компонентов,-соответствующих RoHS. Ответственный выбор поставщиков никогда не должен стоить вам производительности.
Идеальная совместимость со стандартными комплектами MPO
Доступны версии как «папа» (с направляющими штырями), так и «мама» (без направляющих штифтов), и обе они легко интегрируются со всеми стандартными комплектами разъемов MPO/MTP. Стандартизированныйразмеры наконечника mt- 8.0 Внешняя ширина мм, поверхность наконечника 6,4 мм, расстояние между направляющими штифтами 2,75 мм - гарантирует снижение-совместимости с существующими инструментами и корпусами разъемов.

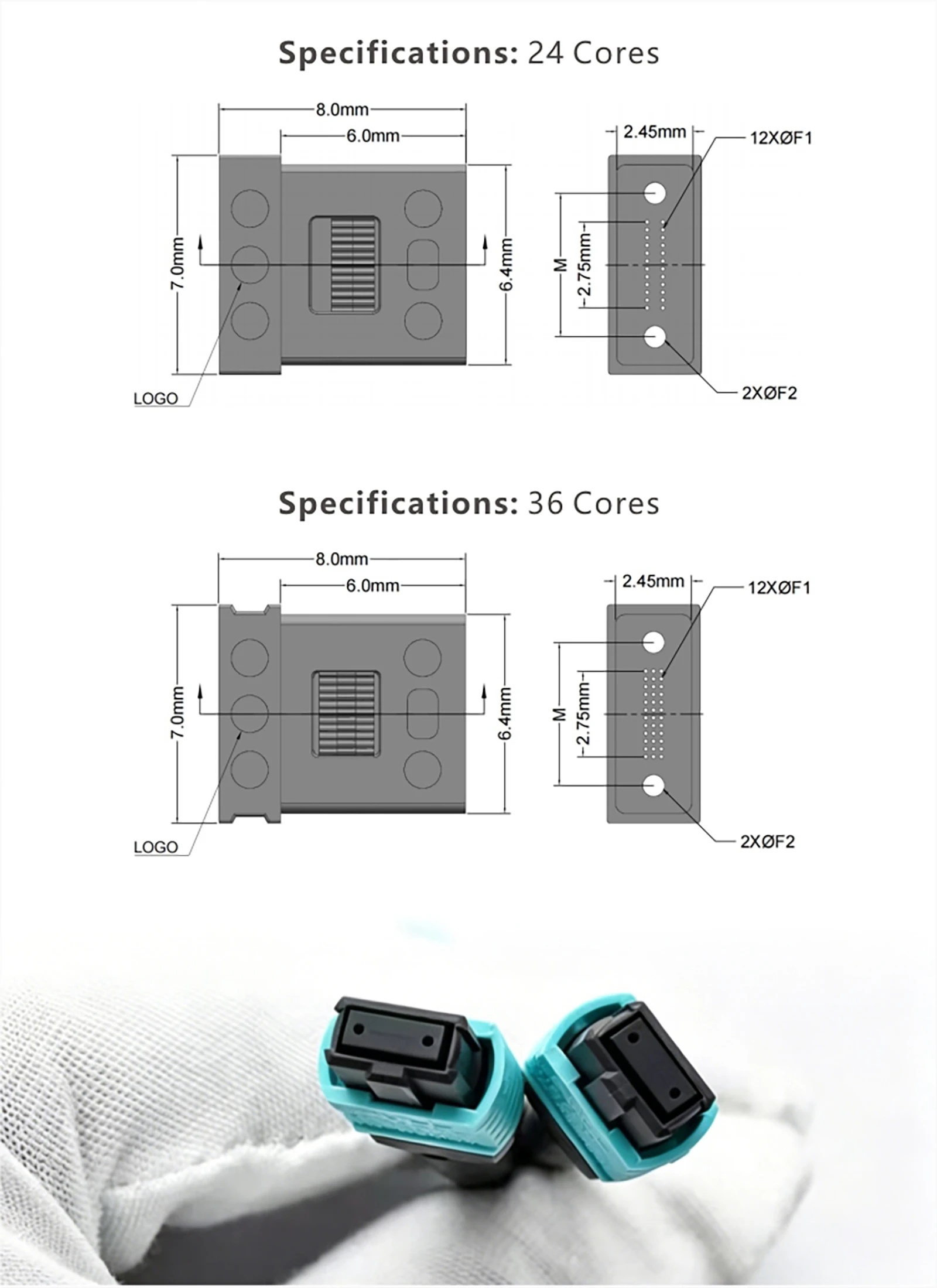

Технические характеристики
Полные технические данные - Никаких сюрпризов при сборке
Масштабные решения о покупке требуют точных цифр. Ниже приведены полные характеристики нашего стандартного 12-ядерного процессора.Соединитель с наконечником МТ. Пользовательское количество ядер (16, 24, 32, 36, 48) имеет один и тот же корпус.размеры наконечника mtесли не указано иное.
| Параметр | Спецификация | Примечания |
|---|---|---|
| Название продукта | Соединитель с наконечником MT | Для кабельной сборки MPO/MTP |
| Материал | ППС (полифениленсульфид) | Экологически-безопасный, соответствует требованиям RoHS |
| Цвет | Черный | Пользовательские цвета доступны по запросу |
| Стандартное количество волокон | 12 | В наличии 16, 24, 32, 36, 48 |
| Тип разъема | МПО/МТП | Мужской (со штифтами) и женский (без штифтов) |
| Ширина лицевой поверхности наконечника | 6,4 мм | Физический размер лица |
| Общая ширина кузова | 8,0 мм | Внешняя ширина, включая основание |
| Высота тела | 7,0 мм | - |
| Диаметр отверстия направляющего пальца | 2 × Ø F2 | Стандартный шаг IEC 61754-7 |
| Расстояние между направляющими штифтами (М) | 2,75 мм | Из центра-в-центр |
| Диаметр отверстия волокна | 12 × Ø F1 | По одному на волокно, прецизионная-расточка |
| Смещение ряда отверстий для оптоволокна | 2,45 мм от верхнего края | - |
| Вносимая потеря | < 0.35 dB | На оптоволоконный канал |
| Долговечность | Больше или равно 500 циклам спаривания | Стабильные оптические характеристики во всем |
| Рабочая температура | от −40 градусов до +75 градусов | Никаких изменений размеров в пределах диапазона |
| Обработка поверхности | Прецизионно-полированная сопрягаемая поверхность | Поддерживает полировку ПК/APC |
| Варианты стиля выводов | Жесткое основание штифта/тонкое основание штифта | Жесткий рекомендуется для использования с частыми-циклами. |
| Сертификация Соответствие | МЭК 61754-7, РоХС | Управление качеством ISO на производстве |
OEM и индивидуальные возможности
Ваш дизайн. Ваш бренд. Наше точное производство.
Большинство поставщиков наконечников MT продают только стандартный запас. Мы идем дальше, - поддерживая полные OEM-заказы и заказы по индивидуальным-спецификациям для покупателей, которым нужны компоненты, изготовленные в точном соответствии с их требованиями.
- Производство на основе чертежей-(OEM)- Предоставьте свои 2D- или 3D-чертежи, и мы изготовим их в точном соответствии с вашими допусками. Мы изготовили сотни индивидуальных вариантов наконечников MT.
- Время выполнения выборки: 7–15 дней- Быстрое получение физических прототипов для проверки перед размещением оптовых заказов.
- Гибкость количества ядер- Стандартные 12-ядерных процессоров, а также 16, 24, 32, 36, 48 и выше. Также принимаются нестандартные конфигурации лент.
- Пользовательская лазерная маркировка- Добавьте логотип своего бренда, номер детали или обозначение позиции непосредственно на поверхность корпуса наконечника.
- Выбор типа контакта- Выбирайте между жестким штыревым основанием и тонким штыревым основанием с наконечником в зависимости от вашего целевого применения и требований к циклу соединения.
- Большая-емкость тома- Наши линии литья под давлением поддерживают минимальный объем заказа от 500 до миллионов единиц в год. Масштабируйте с уверенностью.
- Упаковка под собственной торговой маркой- Специальные полиэтиленовые пакеты, лотки и розничные коробки с вашим брендом для реселлеров и системных интеграторов.
Почему стоит сотрудничать с нами в сфере OEM?
Многие покупатели потеряли недели из-за поставщиков, которые обещали специальные наконечники и доставили стандартные детали в различной упаковке. В нашей-инструментальной команде работают преданные своему делу инженеры-проектировщики пресс-форм. Когда вы отправляете чертеж, он рассматривается настоящей технической командой -, а не просто передается на завод.
Мы обслуживаем производителей кабельных сборок в Северной Америке, Европе и Юго-Восточной Азии. Мы понимаем ваши требования к качеству, потребности в документации и графики поставок. Давайте вместе построим что-нибудь точное.
Производство и качество
Уверенность на заводском-уровне перед размещением одного заказа
Доверие возникает еще до первой поставки. Вот как выглядит наша производственная инфраструктура -, чтобы вы точно знали, кто производит вашугора Феррулоптоволоконный разъемкомпоненты.
10K+
Квадратные метры производственных площадей, предназначенных для производства волоконно-оптических компонентов
50+
Прецизионные машины для литья под давлением, работающие на проверенных инструментах для обжимных колец MT.
100%
Проверка оптических вносимых потерь готовых наконечников перед отправкой
48 часов
Стандартное время подготовки к отправке имеющихся на складе SKU 12-жильных разъемов MT с наконечниками
Конечный-до-Конечный контроль качества
Наш процесс обеспечения качества начинается с момента поступления сырья. - Смола PPS проверяется на содержание влаги и вязкость, прежде чем она попадет в форму. Готовые наконечники проходят размерный контроль с использованием 3D-координатно-измерительных машин (КИМ), а каждая сборочная партия проходит оптическую проверку вносимых потерь. Только прошедшие части покидают здание.
Мы предоставляем полные отчеты о проверке (IQC, IPQC, OQC) для каждого коммерческого заказа, а наша техническая команда готова провести удаленный видеоаудит, чтобы провести международных покупателей через производственную линию и испытательное оборудование.
После-поддержка включает 12-месячную гарантию на производственные дефекты. Если в партии есть проблема с размерами, которая ускользает от нашего контроля качества, мы заменяем ее — без аргументов, без задержек.
Сертификаты и соответствие
Международная сертификация. Глобальное доверие.
Когда вы получаетеСоединитель с наконечником МТдля критически важной сети-сертификация не является обязательной. Они являются доказательством того, что то, что записано на бумаге, попадает в ваши кабели. Наше производство и продукция соответствуют следующим стандартам:
Что эти сертификаты означают для вашего бизнеса
ИСО 9001сертификация означает, что каждый производственный процесс - от обслуживания пресс-форм до окончательной упаковки - осуществляется в рамках документированной и проверяемой системы управления качеством. Вы получаете постоянные детали, а не удачные.
МЭК 61754-7— это международный стандарт, определяющий размеры, допуски и требования к характеристикам наконечников MT. Когда аудиторы вашей цепочки поставок запрашивают документацию о соответствии, они ищут именно этот стандарт -, и он у нас есть.
RoHS и REACHсоответствие означает нашенаконечники MTне содержат запрещенных опасных веществ, что открывает двери для программ закупок ЕС, Великобритании и Северной Америки, которые требуют соблюдения экологических требований. Никаких таможенных задержаний. Отсутствие сбоев в квалификации поставщика. Только чистые, сертифицированные компоненты, которые беспрепятственно перемещаются по глобальным цепочкам поставок.
Часто задаваемые вопросы
Вопросы, которые на самом деле задают инженеры о наконечниках MT
Что такое разъем с наконечником MT и какую роль он играет в кабеле MPO?
Каковы стандартные размеры наконечника MT для 12-жильного разъема?
В чем разница между жестким и тонким наконечником MT со штыревым основанием и какой из них лучше подходит для моего применения?
Каких вносимых потерь можно ожидать от этого оптоволоконного разъема с наконечником MT?
Совместимы ли ваши наконечники MT с корпусами разъемов MTP и MPO?
Могу ли я заказать наконечники MT с количеством жил, отличным от 12?
Как материал PPS способствует надежности соединителя с наконечником MT?
Какую документацию вы предоставляете для обеспечения качества и соответствия?
Какова минимальная сумма заказа и как быстро вы можете отправить товар?
Готовы найти действительно эффективные наконечники MT?
Присоединяйтесь к производителям кабельных сборок и системным интеграторам в более чем 30 странах, которые доверяют разъемам с наконечниками COBTEL MT на своих производственных линиях. Запросите образец, получите ценовое предложение или поговорите с техническим инженером сегодня.
Запросить образец или предложение →горячая этикетка : Разъем с наконечником MT, оптоволоконный разъем с наконечником mt, наконечники mt, размеры наконечника mt, наконечник наконечника mt, жесткое и тонкое штыревое основание, надежность разъема наконечника mt, наконечник MPO MTP, 12-жильный наконечник MT, наконечник оптоволоконного разъема
