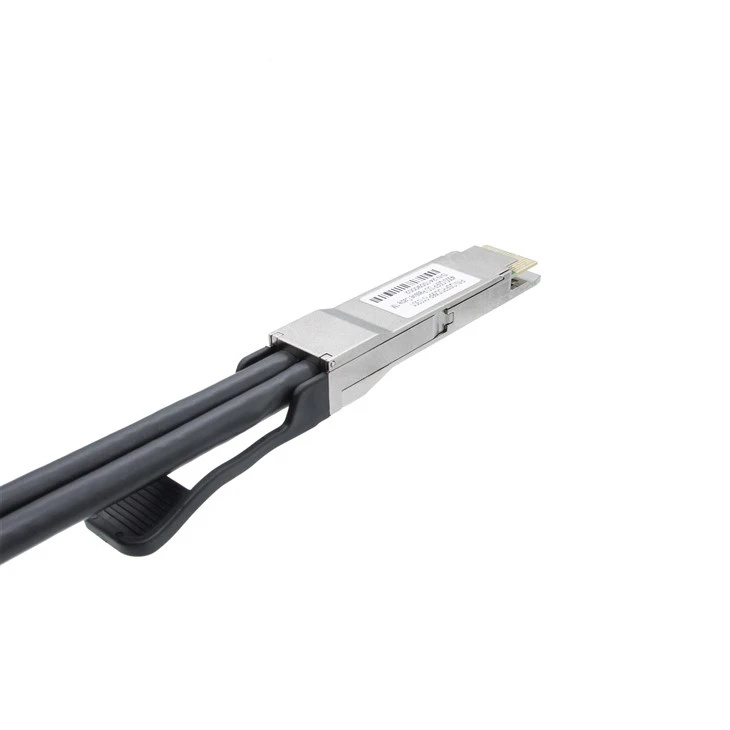

QSFP-DD DAC Quad Малого форм-фактора Подключаемый пассивный кабель прямого подключения двойной плотности
video
QSFP-DD DAC Quad Малого форм-фактора Подключаемый пассивный кабель прямого подключения двойной плотности

QSFP-DD DAC Quad Малого форм-фактора Подключаемый пассивный кабель прямого подключения двойной плотности

QSFP-DD имеет 8-электрических интерфейсов со скоростью передачи данных до 28 Гбит/с NRZ или 56 Гбит/с PAM4, обеспечивая общую скорость передачи данных до 200 Гбит/с, 400 Гбит/с или 800 Гбит/с. Разъемы и кабельные сборки QSFP-DD соответствуют спецификациям IEEE 802.3bj, InfiniBand EDR и SAS 3.0, что делает их пригодными для различных технологий и приложений следующего-поколения. QSFP-DD (Quad Small Form-factor Pluggable Double Density) использует 8 электрических линий (с поддержкой 28 Гбит/с NRZ или 56 Гбит/с PAM-4 для совокупной скорости на-порт 200, 400 или 800 Гбит/с), что позволяет эффективно удвоить плотность межсоединений QSFP. Обратная совместимость продуктов QSFP-DD позволяет вставлять существующие модули QSFP в порты QSFP-DD. Корпус QSFP-DD имеет запатентованную конструкцию радиатора, что делает его единственным недорогим решением для приложений, требующих мощности 15–18 Вт, обеспечивая превосходное управление температурным режимом и целостность сигнала.

Отправить запрос

Описание

QSFP-DD имеет 8-электрических интерфейсов со скоростью передачи данных до 28 Гбит/с NRZ или 56 Гбит/с PAM4, обеспечивая общую скорость передачи данных до 200 Гбит/с, 400 Гбит/с или 800 Гбит/с. Разъемы и кабельные сборки QSFP-DD соответствуют спецификациям IEEE 802.3bj, InfiniBand EDR и SAS 3.0, что делает их пригодными для различных технологий и приложений следующего-поколения. QSFP-DD (Quad Small Form-factor Pluggable Double Density) использует 8 электрических линий (с поддержкой 28 Гбит/с NRZ или 56 Гбит/с PAM-4 для совокупной скорости на-порт 200, 400 или 800 Гбит/с), что позволяет эффективно удвоить плотность межсоединений QSFP. Обратная совместимость продуктов QSFP-DD позволяет вставлять существующие модули QSFP в порты QSFP-DD. Корпус QSFP-DD имеет запатентованную конструкцию радиатора, что делает его единственным недорогим решением для приложений, требующих мощности 15–18 Вт, обеспечивающих превосходное управление температурным режимом и целостность сигнала.



Функции:

1. Удваивает плотность QSFP за счет 8 дифференциальных пар, каждая из которых обеспечивает скорость 112 Гбит/с, для 800G.
2. Обеспечивает превосходные тепловые характеристики и целостность сигнала.
3. Поддерживает передачу данных в центрах обработки данных-высокого-поколения/облачных вычислений.
4. Соответствует стандарту IEEE 802.3cd. Максимальный размер кабеля соответствует требованиям IEEE 802.3cd SDD21: -17,28 дБ при 13,28 ГГц.
5. Поддерживает InfiniBand QDR, FDR, EDR, HDR, NDR.
6. Соответствует QSFP DD MSA, CMIS4.0.
7. Максимальная установка 16 пар кабелей 28AWG (2,5 м), минимум 32AWG.
8.  8-канальный полнодуплексный-пассивный медный кабель в сборе
9. Разъем QSFP-DD, соответствующий стандарту MSA.
10. Соответствует стандарту SFF-8636.
11. Скорость передачи данных до 400 Гбит/с (8x 50 Гбит/с)
12. Длина медной линии до 3 метров (применяется пассивный лимит)
13. Отличная целостность сигнала, низкие вносимые потери и низкие перекрестные помехи.
14. Диапазон рабочих температур: от 0 до 70 градусов.
15. Напряжение питания: 3,3 В.
16. Соответствует RoHS-



Варианты конфигурации:



QSFP-DD на QSFP-DD
QSFP-DD до модулей 2x и 4x QSFP28/56
QSFP-DD до 8x SFP28/56



Применение продукта:



200G/400G Ethernet
InfiniBand HDR
Серверы, хабы,коммутаторы Ethernet, маршрутизаторы ицентры обработки данных


Что такое QSFP-DD и каковы различия между QSFP-DD и другими оптическими модулями?



QSFP-DD – это наименьший форм-фактор для оптических модулей 400G, обеспечивающий самую высокую плотность полосы пропускания в отрасли и обеспечивающий обратную-совместимость с более низкоскоростными сменными модулями и кабелями QSFP, что делает его популярным средиоптоволокнопроизводители. Будучи новейшим оптическим трансивером для высокоскоростных-приложений 400G, QSFP-DD часто сравнивают с другими модулями, такими как QSFP56, OSFP, CFP8, COBO и т. д. Итак, в чем же разница между этими оптическими модулями?


💫QSFP-ДД


QSFP-DD (также известный как QSFP56-DD) означает Quad Small Form-factor Pluggable Double Density. Он полностью совместим со стандартами IEEE802.3bs и QSFP-DD MSA. «Двойная плотность» относится к модулю, поддерживающему вдвое больше высокоскоростных электрических интерфейсов по сравнению со стандартным модулем QSFP28. Благодаря технологии модуляции без-возврата-к-нулю (NRZ) скорость передачи данных на канал может достигать 25 Гбит/с, обеспечивая передачу по сети 200G. Кроме того, благодаря технологии модуляции PAM4 скорость передачи данных на канал может достигать 50 Гбит/с, обеспечивая передачу по сети 400G, подходящую для высокопроизводительных вычислительных центров обработки данных и облачных сетей.


📌Преимущества QSFP-DD заключаются в следующем:

Обратная-совместимость: позволяет QSFP-DD поддерживать существующие модули QSFP (такие как QSFP+, QSFP28, QSFP56 и т. д.), обеспечивая гибкость для конечных пользователей и разработчиков систем.
Интегрированная клетка/соединитель 2x1: поддерживает одинарные-разъемы с высокой клеткой и двух-системы соединителей с многослойной клеткой.
Разъем SMT и конструкция клетки 1xN: эта конструкция может обеспечить тепловую поддержку не менее 12 Вт на модуль. Более высокие тепловые характеристики снижают требования к охлаждению трансивера, тем самым снижая некоторые ненужные затраты.
Конструкция чипа ASIC: поддерживает несколько скоростей интерфейса, полностью обратная-совместимость с модулями QSFP+ и QSFP28, что позволяет снизить затраты на развертывание портов и оборудования.


🛫QSFP-DD по сравнению с QSFP+/QSFP28/QSFP56


QSFP-DD, QSFP+, QSFP28 и QSFP56 относятся к форм-фактору QSFP, но что их отличает? Следующие пояснения проясняют эти различия.


📍Структура


По внешнему виду ширина, длина и толщина QSFP-DD такие же, как у QSFP+, QSFP28 и QSFP56. Однако модуль QSFP-DD оснащен 8-канальными электрическими интерфейсами вместо 4-канальных, как у других модулей QSFP, а порты интерфейса ASIC QSFP-DD удваиваются для поддержки существующих интерфейсов, таких как CAUI-4. Поэтому механический интерфейс QSFP-DD на главной плате немного глубже, чем у других приемопередатчиков системы QSFP, для размещения дополнительных рядов контактов.


📍Пропускная способность и приложение


Модуль QSFP-DD поддерживает скорость 400 Гбит/с по сравнению с 40 Гбит/с, 100 Гбит/с и 200 Гбит/с для QSFP+, QSFP28 и QSFP56 соответственно. Поэтому разъемы QSFP-DD используются для приемопередатчиков 400G, ЦАП и AOC, а также применяются в межсоединениях центров обработки данных 400G. Модули QSFP+/QSFP28/QSFP56 и ЦАП/AOC используются для сетевых соединений 40G/100G/200G.


📍Обратная-совместимость


Как упоминалось выше, QSFP-DD может быть обратно-совместим с предыдущими модулями приемопередатчиков системы QSFP. Другими словами, основанный на предыдущем форм-факторе QSFP-DD был технически модернизирован для поддержки увеличенной пропускной способности. Его обратная-совместимость позволяет избежать масштабной замены существующего оборудования, что эффективно снижает затраты на модернизацию сети.


QSFP-DD can be backward-compatible with previous QSFP system transceiver modules



QSFP-DD в сравнении с OSFP/CFP8/COBO


QSFP-DD (QSFP56-DD) и OSFP/CFP8/COBO — это форм-факторы для оптики 400G, представленные на рынке, и их различия заключаются в следующем:


🚩QSFP-DD и OSFP


OSFP – это новый подключаемый форм-фактор с 8 высокоскоростными электрическими каналами, первоначально поддерживающий скорость 400 Гбит/с (8x50G) или до 800 Гбит/с (8x100G). Ширина, длина и толщина QSFP-DD составляют 18,35 мм, 89,4 мм и 8,5 мм соответственно, а OSFP — 22,58 мм, 107,8 мм и 13,0 мм соответственно. Понятно, что форм-фактор OSFP немного шире и глубже, чем QSFP-DD, но он по-прежнему поддерживает 36 портов OSFP на переднюю панель высотой 1U, обеспечивая скорость 14,4 Тбит/с на 1U.
Обычно потребляемая мощность QSFP-DD составляет 7-12 Вт, тогда как OSFP может достигать 12-15 Вт. Чем ниже энергопотребление, тем лучше производительность трансивера. В отличие от QSFP-DD, OSFP не может быть обратно совместим с QSFP+/QSFP28, поскольку его размер больше, чем QSFP+/QSFP28.
Модули OSFP COBTEL используют новейшие технологии и стандарты, поддерживая скорость передачи данных до 800 Гбит/с, обеспечивая превосходную производительность сети для сетевых операторов и корпоративных пользователей. Помимо протоколов Ethernet, OSFP 800G COBTEL также поддерживает протоколы InfiniBand (IB), предоставляя больше возможностей для высокопроизводительных вычислений и межсоединений центров обработки данных. Независимо от того, решаете ли вы крупномасштабные-задачи по анализу данных или поддерживаете приложения искусственного интеллекта и машинного обучения, наши модули 800G OSFP могут удовлетворить ваши потребности и обеспечить надежную поддержку вашего бизнеса.


🚩QSFP-DD и CFP8


Модуль CFP8 имеет форм-фактор 41,5 мм.107,5 мм9,5 мм, а пропускная способность в четыре раза выше, чем у существующих решений 100G. Его электрические интерфейсы обычно рассчитаны на работу в режимах 16x25 Гбит/с и 8x50 Гбит/с. Поскольку размер CFP8 почти в три раза больше, чем у QSFP-DD, энергопотребление CFP8 намного выше, чем у QSFP-DD. В то же время CFP8 нельзя использовать на портах QSFP+/QSFP28. И CFP8, и QSFP-DD имеют максимальную пропускную способность 400 Гбит/с, но CFP8 поддерживает только формы 16x25G или 8x50G, а QSFP-DD также поддерживает 200 Гбит/с (8x25G).


🚩QSFP-DD против COBO


COBO означает Консорциум по-бортовой оптике, которую можно устанавливать внутри устройств с линейными картами в контролируемой среде, но при этом отсутствует гибкость. Более того, он не поддерживает горячую-замену, поэтому модули COBO сложнее обслуживать, чем QSFP-DD. Кроме того, форм-фактор COBO имеет два электрических интерфейса: один с 8 каналами, а другой с 16 каналами, что соответствует требованиям передачи 1x400G и 2x400G.
На диаграмме ниже показана зрелость рынка форм-факторов QSFP-DD, OSFP, CFP8 и COBO. Чем выше это число, тем выше зрелость рынка этих форм-факторов.

The chart illustrates the market maturity of QSFP-DD, OSFP, CFP8, and COBO form factors. The higher the number, the higher the market maturity of these form factors.

Из таблицы видно, что общие рейтинги форм-факторов QSFP-DD и OSFP выше, чем у других форм-факторов. Поэтому QSFP-DD и OSFP более популярны среди производителей оптоволокна. Первый подходит для приложений центров обработки данных, а второй обычно используется в телекоммуникационных приложениях. Дополнительные типы оптических модулей 400G можно найти в блоге ✨Будущее уже здесь: бесконечные возможности оптических модулей 400G✨ - блоге CSDN.


✨Будет ли QSFP-DD популярен в сетях 800G Ethernet?


QSFP-DD (QSFP56-DD) больше подходит для приложений центров обработки данных, чем OSFP. С концентрацией восточно--западного трафика в центрах обработки данных и растущей нагрузкой на полосу пропускания внутри центров обработки данных временной разрыв между применением высокоскоростных-оптических модулей на рынке телекоммуникаций и рынком центров обработки данных постепенно сужается.. 400G-оптика будет широко применяться. То есть QSFP-DD получит выгоду от 400G Ethernet и имеет хорошие перспективы развития.
the time gap between the application of high-speed optical modules in the telecommunications market and the data center market is gradually narrowing.

С крупномасштабной-коммерциализацией 400G одноволновая технология 100G станет более зрелой, закладывая основу для появления 800G. Недавно организация QSFP-DD800 Multi-Source Convention (MSA) выпустила первую версию аппаратной спецификации приемопередатчика QSFP-DD800, которая предназначена для продолжения текущего форм-фактора QSFP-DD для поддержки следующего-поколения QSFP-DD800 с одноканальной-скоростью 100 Гбит/с для 8 каналов. Это также означает, что 800G по-прежнему может использовать форм-фактор QSFP-DD, что принесет больше преимуществ и пользы интернет-провайдерам.
Компания COBTEL стремится предоставлять надежные и эффективные-высокоскоростные сетевые решения, занимая передовые позиции в отрасли. COBTEL предлагает серию оптических модулей 800G QSFP-DD, гарантируя, что каждый модуль проходит тщательное тестирование с использованием профессионального оборудования и получает многочисленные международные сертификаты. Отдавая приоритет обеспечению качества, COBTEL также поддерживает достаточный уровень запасов для быстрого удовлетворения потребностей клиентов.
