1. Что такое сетевые кабели?
Сетевые кабели, также известный как кабели с витой пар, состоит из четырех пар скрученных проводов и пластиковой внешней оболочки. Он в основном используется для подключения клеммных устройств и уровня доступапереключателиЧерез канальные ссылки не более 100 метров.

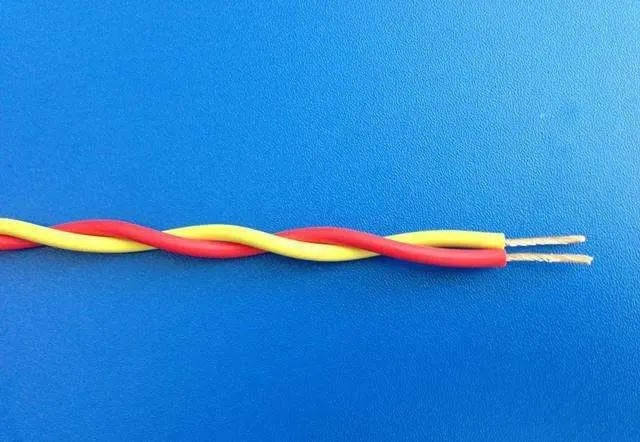

Рисунок 1: кабель витой пары
Первый в мире сетевой кабель был изобретен Александром Грэмом Беллом, изобретателем телефона. Тем не менее, в течение более веков телефонные линии не видели значительного развития, поскольку Ethernet преимущественно использовал коаксиальные кабели для передачи данных. В конце 1980 -х IBM представила систему компьютерной сети Token Ring, которая использовала 150- ohm ShieldedИзвращенные парные кабели, отличается от Ethernet. В начале 1990 -х годов AT & T предложена с использованием 100- ohm неэкранированные витухиРазъемы RJ45Полем К середине -1990 S, с многочисленными производителями, выходящими на рынок, такие категории, как Cat3, Cat4 иКабели Cat5появился. К 2018 году ISO/IEC 11801 включил кабельные системы категории 8. В настоящее время сетевые кабели классифицируются на основе производительности передачи на Cat3, Cat5e, Cat6, Cat6a, класс F (Cat7) и Cat8. Их также можно разделить на экранированные и неэкранированные кабели, с экранирующими материалами, структурированными в виде алюминиевых экранированных пар, экранированной алюминиевой фольги и плетеная сетчатой общей экрана или общей алюминиевой экранированной структуры. Различные сетевые кабели используются в различных средах, которые мы подробно рассмотрим позже.
Рисунок 2: Структурированная кабель здания
2. Типы сетевых кабелей
Давайте углубимся в различные типы сетевых кабелей: Cat3, Cat5e, Cat6, Cat6a, класс F (Cat7) и Cat8.
Категория 3 (Cat3):
Кабели Cat3 состоят из одной пары скрученных проводов с диаметром проводника 0. 5mm (± 0. 01mm). Они имеют полосу пропускания пропускания 16 МГц и максимальная скорость передачи 10 Мбит / с, с максимальной длиной кабеля 100 метров. Эти кабели в основном используются в телефонных голосовых системах.

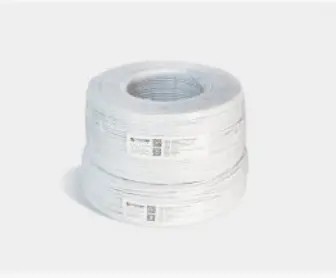

Рисунок 3: Кабель категории 3 (также известный как телефонная проволока)
Категория 5e (Cat5e):
Cat5e Кабелисостоит из четырех пар скрученных проводов, с диаметром проводника {{0}. 5 мм (± 0,01 мм). Они имеют более низкое затухание и перекрестные помехи по сравнению с кабелями CAT5 и, таким образом, полностью заменили последнее. Кабели Cat5e поддерживают максимальную полосу пропускания 155 МГц, а скорость передачи до 1000 Мбит / с (1 Гбит / с) на расстояниях, не превышающих 100 метров. В настоящее время они используются в Fast Ethernet и постепенно вытекают в пользу кабелей с более высоким показателем.

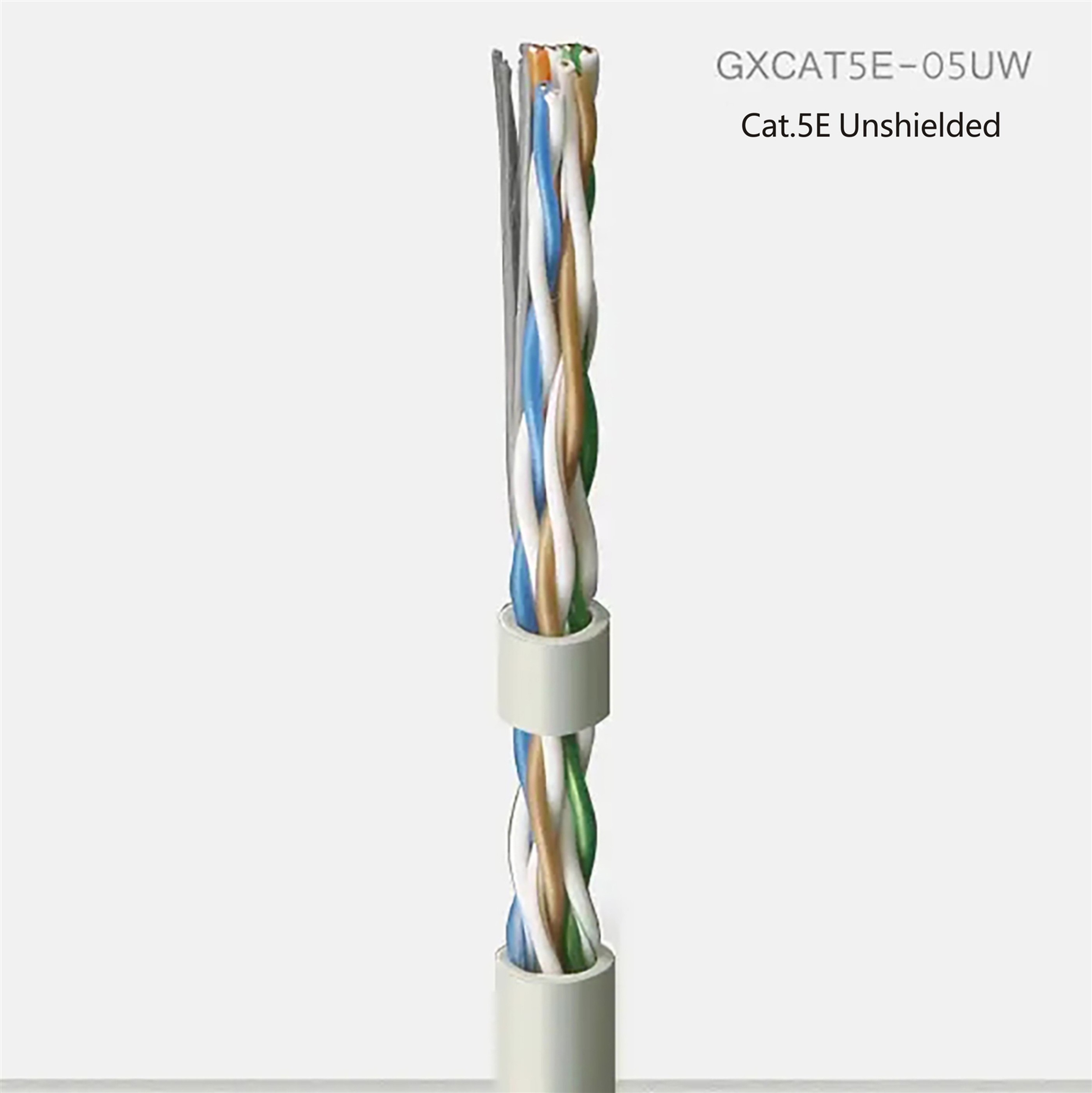

Рисунок 4: Кабель Ethernet категории 5E
Категория 6 (Cat6):
Кабели Cat6состоят из четырех пар скрученных проводов с диаметром проводника {{0}}. 57 мм (± 0,02 мм). Они поддерживают максимальную полосу пропускания 250 МГц и скорости передачи 1 Гбит / с, подходящие для стабильной работы в Gigabit Ethernet на расстояниях до 100 метров. Кабели Cat6 демонстрируют превосходные соотношения перекрестных помех на частотах 200 МГц.

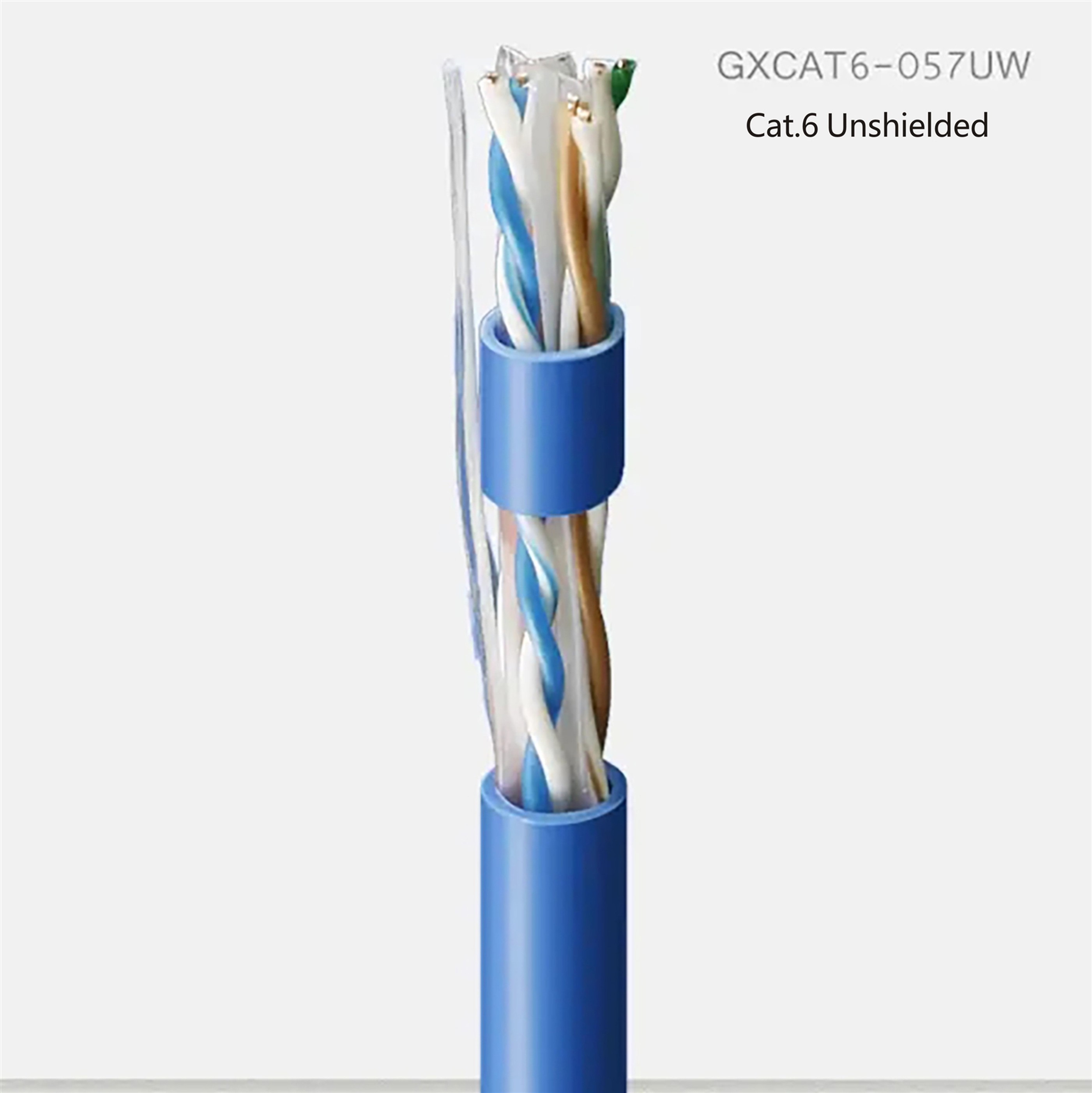

Рисунок 5: Кабель Ethernet категории 6
Категория 6а (Cat6a):
Кабели Cat6aТакже состоят из четырех пар скрученных проводов со стандартным диаметром проводника {{0}. 57 мм (23AWG, ± 0,02 мм). Они поддерживают максимальную полосу пропускания 500 МГц и скорость передачи 10 Гбит / с. Они имеют решающее значение для будущих базовых ссылок и поддерживают стабильные характеристики передачи 10 Гбит / с в длительных и мощных средах POE, в основном используемые в 10 Gigabit Ethernet на расстояниях до 100 метров.

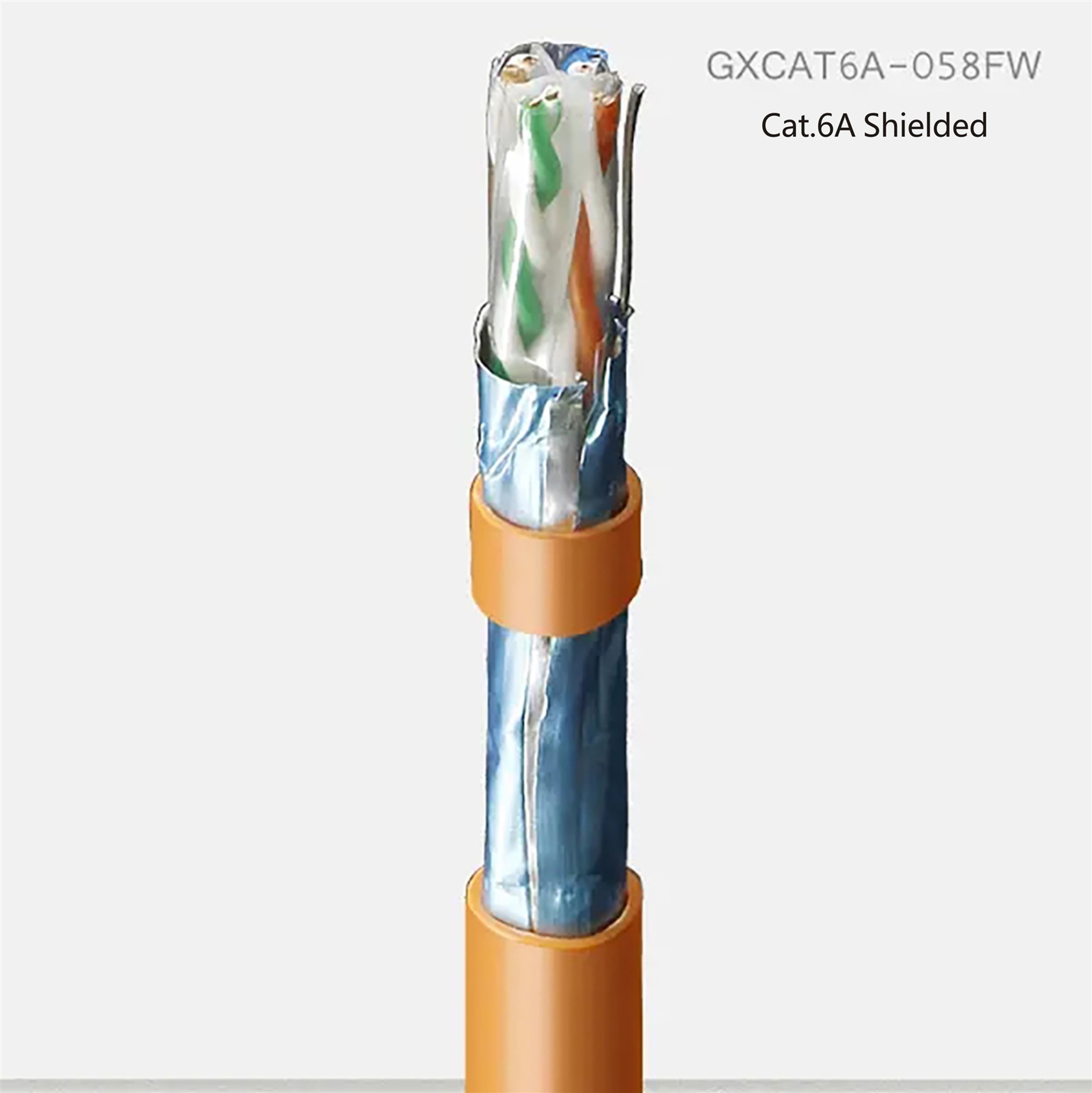

Рисунок 6: Кабель Ethernet категории 6A
Класс F (CAT7) Кабели:
Кабели Cat7состоят из четырех пар скрученных проводов с диаметром проводника {{0}}. 6 мм (± 0,03 мм). Они используют алюминиевую пару с экранированной фольгой и структуру с плетеной сеткой, поддерживая пропускную способность пропускания 600 МГц и скорости передачи 10 Гбит / с. Кабели класса 7A, которые развивались из класса F, поддерживают до 1000 МГц. 30 июля 2002 года разъемы Tera F Class F Company Company были официально выбраны в качестве стандартного промышленного интерфейса, не являющегося промышленным интерфейсом типа RJ для продуктов кабелей класса F. Поскольку системы класса F используют не RJ45 разъемы, они не совместимы с системами Cat5e и Cat6. Таким образом, TIA представила Cat6a в 2006 году, обеспечивая аналогичную производительность 10 Гбит / с и совместимость RJ45, что привело к ограниченному внедрению систем класса F, главным образом в Северной Европе, причем CAT6A более распространен в Китае.

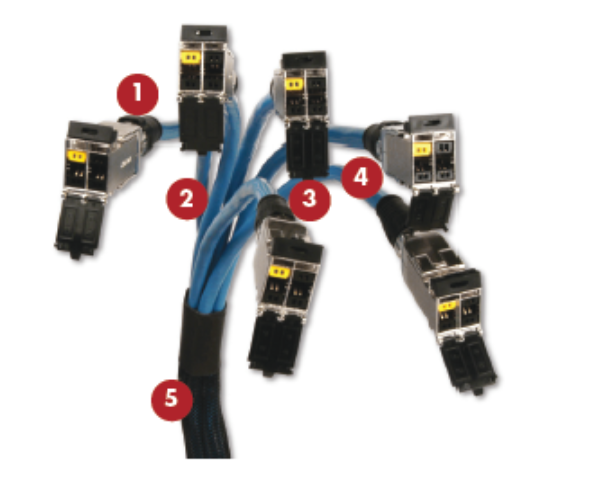

Рисунок 7: Кабель Ethernet категория 7
Категория 8 (CAT8) Кабели:
Кабели Cat8состоит из четырех пары скрученных проводов с диаметром проводника 0. 64 мм (22AWG). Они используют алюминиевую экранированную пары фольги и либо плетеная сетчатая сетчатая общая щита, либо однокварные структуры. Кабели CAT8 поддерживают до 2000 МГц полосы пропускания и скорости передачи 25 Гбит / с или 40 Гбит / с над медной кабелем. Постоянная длина звена не превышает 24 метра, с длиной канала до 30 метров. В основном используется в центрах обработки данных, ISO/IEC 11801: 2017 определяет производительность передачи CAT8, дополнительно классифицированную на класс I и класс II. TIA 568. 2- D также определяет CAT8.1 и CAT8.2, где в кабелях класса I/CAT8.1 обычно используются алюминиевые пары для экранирования фольги или общие конструкции щита с разъемами RJ45, в то время как кабели класса II/CAT8.2 используют алюминиевые экранированные пары или GG4.

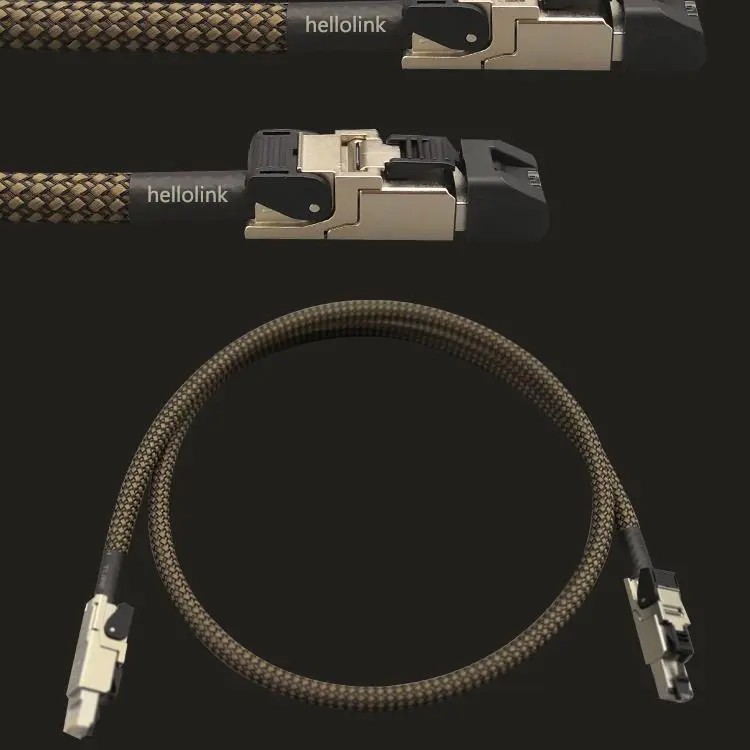

Рисунок 8: Кабель Ethernet категория 8
В настоящее время Cobtel производит кабели Cat3, Cat5e, Cat6, Cat6a и Cat8.
3. Решения для кабелей дизайна
Рекомендуется использовать кабели Cat6 для горизонтальной кабели в структурированных конструкциях кабелей. Это связано с тем, что отрасль продвигается к обновлениям сети Gigabit (GBPS), и ожидается, что проводные сети будут полностью переходить на гигабитные скорости в ближайшем будущем. Кроме того, в соответствии с «Спецификацией дизайна для структурированных систем кабели» (GB/T 50311-2016),структурированная кабельДолжен иметь срок службы не менее 15 лет. Благодаря ожидаемым достижениям в области сетевых технологий обновления пропускной способности предсказуются. Следовательно, использование кабелей Cat6 не только соответствует текущим требованиям Gigabit Network, но и облегчает будущие обновления сети.
Из -за сложности экранированных кабельных конструкций и производственных процессов экранированные кабели более дороги и сложны для установки. Они требуют заземления, чтобы предотвратить такие проблемы, как плавающие территории. Кроме того, экранированные кабели требуют использования экранированных разъемов имодули Keystoneи серверные комнаты также должны подвергаться экранированию, значительно увеличивая сложность установки и стоимость. Следовательно, экранированные кабели обычно не рекомендуются для общего использования, если это не требуется правительству, военным или другим организациям с строгими безопасностью сигнала и противоречивыми потребностями или в средах с сильным электромагнитным помехи, такими как больницы и фабрики.
4. Структура и материалы сетевых кабелей
Согласно последним «полиолефиновой изолированной горизонтальной витой кабели пары для цифровой связи» (YD/T 1019-2013), сетевые кабели, как правило, состоят из проводников, изоляционных слоев, скелетов, экранирующих слоев, растягивающих шнуров и курток.
4.1 Требования к медным материалам
Для многих потребителей на рынке используется много материалов, используемых на рынке Ethernet, а ранние кабельные проводники использовали алюминий, покрытый медь, железо, одетое в медь и т. Д.; Теперь более популярными материалами на рынке являются медная медь без кислорода и чистая медь. Основные производители кабелей в основном используют медную медь № 1 в качестве проводника дляEthernet Кабели.
Это связано с тем, что, в соответствии с требованиями «полиолефиновой изолированной горизонтальной витой пары кабеля» (yd/t 1019-2013), проводник кабеля Ethernet должен быть твердой медью. Поэтому мы обычно называем проводник кабеля Ethernet как медный ядро или медный провод, а также называем кабель Ethernet Aмедный кабельПолем В соответствии с требованиями, спецификации и производительность медных проводников, используемых в кабелях Ethernet, должны соответствовать стандартам для мягких медных проводов TR в «Электрическая круглая медная проволока» (GB/T {{0}}). Поскольку TR мягкий круглый медный проволока является мягкой и подходит для рисования и обработки, он соответствует производственным требованиям кабелей Ethernet. Кроме того, его номинальный диаметр 0. 02-14. 0 MM, что согласуется с медными стержнями 1 {15}} awg (2,5 мм), приобретенных общими кабельными фабриками. Кроме того, его удельное сопротивление не превышает 0,017241OMMMM2/M. Следовательно, не все мягкие круглые медные провода могут использоваться для производства кабелей Ethernet. Согласно «Электрическому круглую медную проволоку» (GB/T 3953-2009), материалы TR круглой медной проволоки должны соответствовать требованиям для проводности медного провода в «Медной проводной проволоке электрика» (GB/T 3952-2008), то есть круглые медные провода для электрических проводов и кабелей, а также электромагнетических проводов, должны использовать медные провода. Поскольку эти два оценки могут быть использованы для рисования, они подходят для производства кабелей Ethernet. Тем не менее, только медные проводные проводки класса TU2, которые можно использовать для горячего проката, имеют удельное сопротивление не превышающим 0,017241 Омммм2/м.
Таким образом, мы можем сделать вывод: для производства кабельных проводников Ethernet кабель можно использовать проводники кабелей Ethernet. Согласно требованиям в таблице 3 «Медной проволоки электроэнергиона» (GB/T 3952-2008), химическая композиция медных проволочных проводов класса TU2: Содержание сплава меди составляет не менее 99,95%, а содержание кислорода не больше 0. 002%.
Основываясь на вышеуказанных требованиях, мы можем сделать вывод: стандартные кабели Ethernet очень строги в отношении используемых материалов, и не могут использоваться все материалы. Это должно быть № 1 без кислорода меди. Потому что, согласно Википедии, содержание сплавов из медного сплава в медной меде № 1 составляет 99,97%, а содержание кислорода не больше, чем 0. 0 03%. В то время как содержание сплавов из медь-серебра в медной медости № 2 составляет 99,95%, а содержание кислорода не превышает 0,05%, что не соответствует требованиям для медных проволочных проволочных проводов TU2.
Тогда почему чистая медь не может соответствовать требованиям к материалам для кабельных проводников Ethernet? Согласно Википедии, содержание медного серебра, достигающего 99,5%, считается чистой медью, и нет необходимости в содержании кислорода. Следовательно, с точки зрения химического состава, чистые медные материалы могут не обязательно соответствовать требованиям для медных проволочных проводных проводных проводов TU2.
Поэтому мы видим, что материалы для проводника, которые соответствуют стандартам индустрии коммуникации для кабелей Ethernet, представляют собой только медную медь № 1. Использование материалов, отличных от медной не содержащей кислорода, не соответствует требованиям «полиолефинового изолированного горизонтального кабеля витой пары» (YD/T 1019-2013). Кроме того, удельное сопротивление медных проводников без кислорода очень низкое. Следовательно, общее сопротивление кабеля очень низкое, а потеря вставки (IL), вызванная сопротивлением, также очень низкая, эффективно обеспечивая стабильность передачи сигнала в кабеле и предотвращение потери пакета.
Рисунок 12: Медный стержень без кислорода
4.2 Требования к материалам изоляционного слоя
В настоящее время основные производители в основном используют полиэтилен высокой плотности (HDPE) в качестве изоляционного слоя, потому что полиэтилен высокой плотности (HDPE) обладает превосходной высокой и низкой температурной сопротивлением, сильной механической сопротивлением, высокой диэлектрической постоянной, хорошей экологической стрессовой стойкостью и может соответствовать требованиям «Независимая конструкция системы Cabling для разработки» (GB/T {{{{{{{{{{{{{{{{{{{{{{{{{{{3) 15 лет для структурированных кабелей. Следовательно, основные производители кабелей в основном используют полиэтилен высокой плотности (HDPE) в качестве материала изоляционного слоя для кабелей. Однако, в соответствии с требованиями «полиолефиновой изолированной горизонтальной витой кабеля пары» (YD/T 1019-2013), изоляционный слой кабеля может использовать полипропилен (PP), полиэтилен средней плотности (MDPE) и низко плотность полиэтилена (LDPE). Но почему немногие производители используют их? Каковы их недостатки?
Полипропилен (PP) представляет собой пластик общего назначения с химической устойчивостью, теплостойкостью, электрическими изолирующими свойствами и высокими механическими характеристиками. Его физические и химические свойства могут соответствовать требованиям использования кабелей. Тем не менее, полипропилен не является холодным, и он чрезвычайно чувствителен к ионам меди, ускоряет деградацию и старение в медной ионной среде. Следовательно, он не подходит в качестве материала изоляционного слоя для кабелей Ethernet.
Полиэтилен средней плотности (MDPE). Полиэтилен средней плотности (MDPE) обладает лучшей гибкостью и низкой температурной сопротивлением. Однако его прочность на растяжение, твердость и теплостойкость уступают полиэтилену высокой плотности (HDPE). Более того, сложность производства полиэтилена средней плотности (MDPE) выше, чем у полиэтилена высокой плотности (HDPE), а цена также выше полиэтилена высокой плотности (HDPE). Следовательно, полиэтилен средней плотности (MDPE) также редко используется в качестве изоляционного слоя для кабелей.
Полиэтилен низкой плотности (LDPE). Полиэтилен с низкой плотностью (LDPE) представляет собой мягкий, воздухопроницаемый термопластичный полиолефиновый материал. Тем не менее, из-за использования медных материалов без кислорода для проводников кабелей Ethernet, хорошая воздухопроницаемая проницательность полиэтилена низкой плотности (LDPE) приведет к окислению не содержащей кислорода медь, что не способствует долгосрочному использованию кабелей. Следовательно, YD/T 760 не рекомендует использовать полиэтилен низкой плотности (LDPE).
Следовательно, изоляционный слой кабелей Ethernet обычно изготовлен из полиэтилена высокой плотности (HDPE). Толщина изоляционного слоя составляет: внешний диаметр изоляции не должен превышать 1,5 мм. Требования к электрическим точкам предназначены для проведения высоковольтного теста искры с напряжением постоянного тока 2 кВ -6 кВ синхронно во время процесса экструзии. Результат теста не должен быть сбоем.
Рисунок 13: Полиэтиленовые гранулы высокой плотности
4.3 Требования к материалам защитной куртки
Защитная куртка, широко известная как внешняя кожа, служит для того, чтобы обернуть четыре пары проводов в одном пространстве, облегчая кабель и защиту четырех пары проводов в кабеле Ethernet. В настоящее время материалами для кабельных курток Ethernet являются в основном поливинилхлорид (ПВХ) и материалы с низким содержанием галогенов, не содержащие полиолефина (LSZH).
Поливинилхлорид представляет собой высокомолекулярный химический материал виниловогохлоридного сополимера, который по своей природе обладает пламенными-ретаративными свойствами со значением сопротивления пламени, превышающим 40 и может легко достичь определенного уровня пламенного сопротивления пламени для кабелей ровного проводки, которое должно соответствовать уровню CM.
Уровень CM - это классификация уровней пламенного сопротивления пламени UL для кабелей, также известных как коммерческий уровень. Его тестовый стандарт-UL 1581. Согласно правилам: пакет кабелей (обычно не превышает 24) самостоятельно экспонируется в течение 5 метров при сжигании.
Поскольку куртки из ПВХ могут легко соответствовать этому уровню, их всегда предпочитали производители кабелей Ethernet. Кроме того, поливинилхлорид (ПВХ) может эффективно изолировать тепло, обладает высокой устойчивостью к химической коррозии, нерастворимой в большинстве сильных кислот и обладает электрическими изолирующими свойствами. Следовательно, кабели Ethernet с поливинилхлоридными (ПВХ) куртками по -прежнему занимают основную позицию на рынке.
Кабели с полиолефином (LSZH) с низким нулем (LSZH) в настоящее время являются более популярными кабелями, которые производят очень низкую плотность дыма при сжигании; Более того, материал полиолефина без галогенов содержит очень низкие уровни галогенов (фтор, хлор, бром, йод, астатин), поэтому при сжигании он не будет производить большое количество токсичных газов.
Однако из-за удаления галогенов, которые обладают пламенными, снимающими свойствами, сами материалы без галогенов с низким содержанием-хог не являются пламенем. Полиолефиновые кабели с низким содержанием галогенов на рынке делятся на невыплату, обычные пламени, и те, которые соответствуют требованиям уровня пламениной загрязнения Международной электротехнической комиссии. Согласно требованиям YD/T 886-1997, уровень замедления пламени с низким содержанием галогеновых полиолефиновых кабелей должен соответствовать указанному IEC 60332-1-2. То есть для вертикального испытания на сжигание требуется 60 -сантиметровый кабель, и результатом теста является то, что длина сжигания повреждения этого кабеля не превышает 50 см.
Таким образом, не все сетевые кабели с низким нулевым полиолегеновым сетевымСетевые кабели LSZH, крайне важно, чтобы кабели соответствовали пламени-ретардным стандартам. Как правило, кабели, соответствующие этим стандартам, стоят дороже и часто используются в больницах, торговых центрах, железнодорожных станциях и крупных офисных зданиях. Кроме того, некоторые иностранные компании, инвестирующие в Китай, также могут потребовать использования материалов с низким содержанием нулевых газогогенов.
Пламя-отталкивающие требования к кабельным курткам. Поскольку куртка сетевых кабелей должна соответствовать пламенным требованиям, материалам с низким содержанием нулевых полиолегенов в первую очередь наполняется гидроксидом магния и гидроксидом алюминия для достижения огнестойкости в полиолефиновых материалах, таких как полиэтилен и полипропилен.

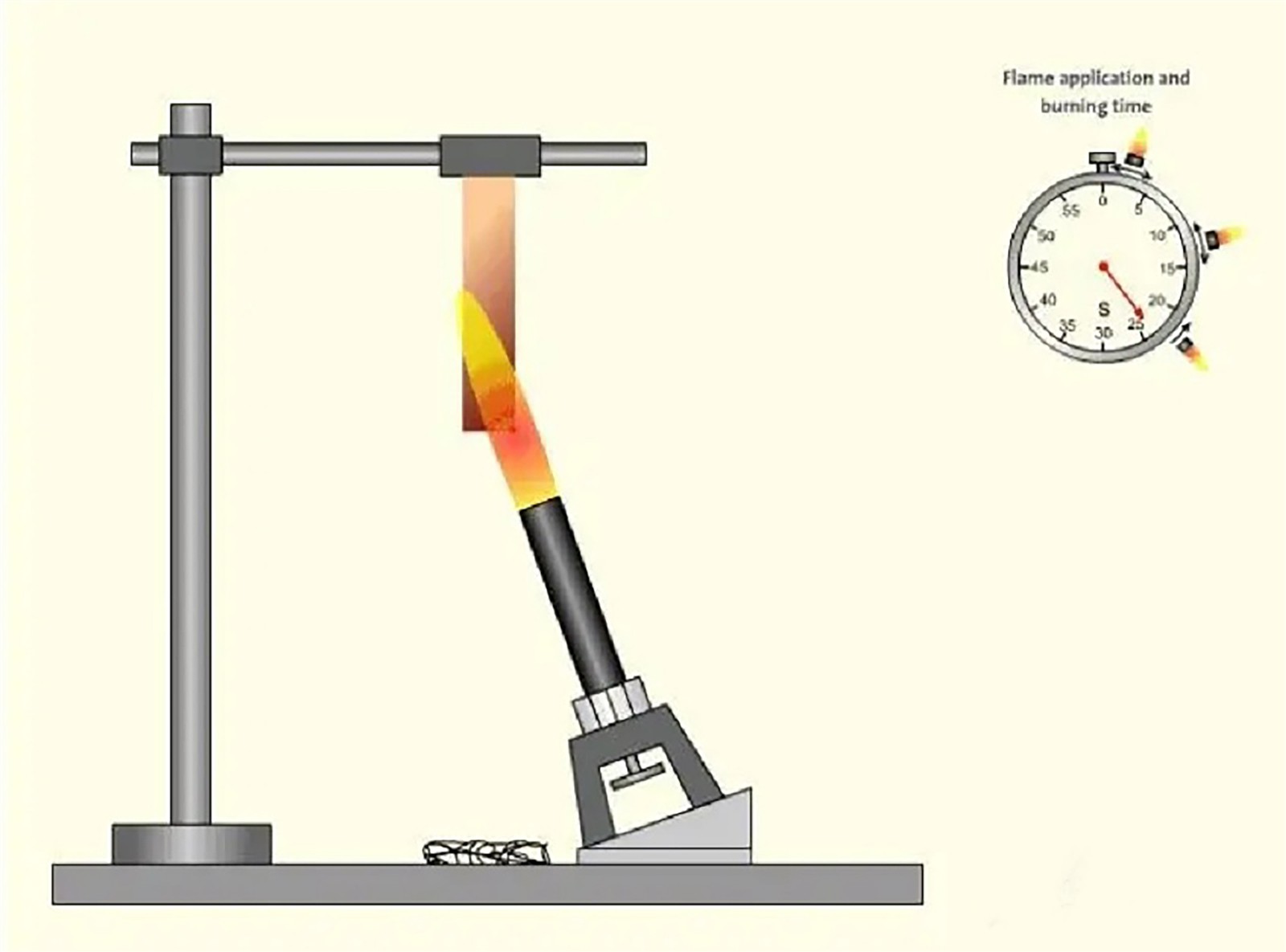

Рисунок 14: Тестирование кабельного пламени-пламени
4.4 Требования к материалам поперечного скелета
Крестный скелет:
Также известный как поперечный киль, поперечный скелет отделяет четыре пары проводов в сетевом кабеле в разных направлениях, чтобы уменьшить перекрестные помехи. Материалом для поперечного скелета также является полиэтилен высокой плотности (HDPE), обычно диаметром 0. 5 мм. Кабели категории 6 и более высокие сетевые кабели, которые необходимо передавать данные на скоростях более 1 Гбит / с, более чувствительны к сигналу «шума» и требуют более высокого сопротивления помех. Следовательно, сетевые кабели категории 6 и выше, которые не используют экранирование алюминиевой фольги, будут использовать поперечный скелет для изоляции четырех пар проводов.
Также известный как поперечный киль, поперечный скелет отделяет четыре пары проводов в сетевом кабеле в разных направлениях, чтобы уменьшить перекрестные помехи. Материалом для поперечного скелета также является полиэтилен высокой плотности (HDPE), обычно диаметром 0. 5 мм. Кабели категории 6 и более высокие сетевые кабели, которые необходимо передавать данные на скоростях более 1 Гбит / с, более чувствительны к сигналу «шума» и требуют более высокого сопротивления помех. Следовательно, сетевые кабели категории 6 и выше, которые не используют экранирование алюминиевой фольги, будут использовать поперечный скелет для изоляции четырех пар проводов.
Однако кабели категории 5E и те, которые используют экранирование пары алюминиевой фольги, не используют поперечный скелет. Это связано с тем, что кабели категории 5e с их относительно узкой полосой пропускной способности могут соответствовать требованиям сопротивления помех только через свою витую структуру пары. Для кабелей с экранией алюминиевой фольги сама фольга может блокировать высокочастотные электромагнитные помехи, устраняя необходимость в поперечном скелете.
Растягивающий шнур:
Растягивающие шнуры предотвращают растянутые сетевые кабели, что может повлиять на их производительность. В настоящее время большинство производителей используют стекловолокно для растягивающих шнуров, а некоторые используют нейлоновые шнуры. Данные из лаборатории Cobtel показывают, что нейлоновые шнуры могут выдержать максимальную растягивающую силу 3,5 кг, в то время как стекловолокно может выдержать до 5,5 кг. Таким образом, стекловолокно может соответствовать более разнообразным требованиям к строительству из -за более высокой прочности на растяжение.
Растягивающие шнуры предотвращают растянутые сетевые кабели, что может повлиять на их производительность. В настоящее время большинство производителей используют стекловолокно для растягивающих шнуров, а некоторые используют нейлоновые шнуры. Данные из лаборатории Cobtel показывают, что нейлоновые шнуры могут выдержать максимальную растягивающую силу 3,5 кг, в то время как стекловолокно может выдержать до 5,5 кг. Таким образом, стекловолокно может соответствовать более разнообразным требованиям к строительству из -за более высокой прочности на растяжение.
4.5 Требования к экранирующим материалам слоя
Экранирующий слой:
Сетевые кабели обычно имеют два типа экранирования: односторонняя экранирование алюминиевой фольги и плетеная экранирование сетки. Алюминиевая фольга в основном блокирует высокочастотные электромагнитные помехи. Односторонняя композитная алюминиевая фольга имеет L-образную структуру с толщиной не меньше, чем 0. 0 12 мм и скорость перекрытия не менее 20%. Плетеная сетчатая экранизация изготовлена из оловянных медных проводов диаметром не менее 0,5 мм, сотканной с плотностью не менее 65%. Для кабелей с одним защищенным звеном слой пластиковой пленки ПЭТ, широко известный как Mylar, обернут между кабелем и экраном алюминиевой фольги, чтобы предотвратить поток тока между кабелем и металлическим экраном, защищая кабель от повреждения из-за чрезмерного тока.
Сетевые кабели обычно имеют два типа экранирования: односторонняя экранирование алюминиевой фольги и плетеная экранирование сетки. Алюминиевая фольга в основном блокирует высокочастотные электромагнитные помехи. Односторонняя композитная алюминиевая фольга имеет L-образную структуру с толщиной не меньше, чем 0. 0 12 мм и скорость перекрытия не менее 20%. Плетеная сетчатая экранизация изготовлена из оловянных медных проводов диаметром не менее 0,5 мм, сотканной с плотностью не менее 65%. Для кабелей с одним защищенным звеном слой пластиковой пленки ПЭТ, широко известный как Mylar, обернут между кабелем и экраном алюминиевой фольги, чтобы предотвратить поток тока между кабелем и металлическим экраном, защищая кабель от повреждения из-за чрезмерного тока.
Кроме того, кабели с экранированием алюминиевой фольги обычно включают 0. 5 мм окрашенная медная проволока диаметра для заземления для слива индуцированного тока на поверхности алюминиевой фольги. Это также может защитить кабель от косвенных или прямых ударов молнии в бурную погоду. Следовательно, во время установки дренажный провод должен быть сохранен и подключен к экранированномуKeystone Jacksили защищенная оболочкаRJ45 заглушкидля заземления.
Рисунок 15: Алюминиевая рулона фольги
5. Обработка функций сетевых кабелей
5.1 Что такое кручение?
Коммерчески доступные сетевые кабели обычно состоит из четырех скрученных пар. Согласно энциклопедии Baidu, скручивающаяся длина сетевых кабелей колеблется от 14 см до 38,1 см. Основная цель скручивания состоит в том, чтобы соединить электромагнитные волны на два проволочных ядра, генерируя сигнал общего мода для уменьшения помех. Общий режим сигнал-это один, в котором направление электрического сигнала одинаково от входа. Поскольку сигналы, передаваемые в сетевых кабелях, представляют собой сигналы дифференциального режима (где направление электрического сигнала противоположна на входу), любая связанная электромагнитная волна будет автоматически отменено устройствами на обоих концах, усиливая полезный сигнал.
Поэтому сетевые кабели всегда скручены. Без скручивания сопротивление интерференции кабеля было бы очень низким, что приведет к значительному интерференции, в том числе увеличение перекрестных помех (следующее) и дальнего перекрестного столкновения (Fext), что может ухудшить передачу сигнала, увеличить частоту ошибок и предотвращать распознавание полезных сигналов.
Кроме того, длина поворота четырех пар в сетевом кабеле должна быть равномерной. Если нет, интерференция увеличится, вызывая несоответствия импеданса и отражение сигнала, что может привести к потери возврата (RL) и потери сигнала.
Длина поворота четырех пар различна, чтобы лучше противостоять помехам. В категориях категории 6 и выше, 12-78 пары передают данные, в то время как пары 36-45 получают данные. Поскольку скорость передачи сигнала в кабелях составляет приблизительно 67% скорости света, если бы длина поворота была одинаковой, сигналы легко соединялись бы с интерференционными электромагнитными волнами, увеличивая интерференцию и потенциально провалившись с тестами на соответствие. Следовательно, длины поворота четырех пар должны отличаться, чтобы лучше противостоять помехам.
Сетевые кабели также сталкиваются с внешними электромагнитными помехами. Таким образом, в дополнение к паре скручивания, общее скручивание необходимо для противодействия внешним помехам, обеспечивая соответствие требованиям передачи для внешнего ближнего перекрестного столкновения (ANEXT) и дальних перекрестных помех (AFEXT).
6. Процесс производства сетевого кабеля
Процесс производства, как правило, включает в себя рисунок, изоляционное покрытие, охлаждение, расслоение и скручивание, общее скручивание, покрытие внешней куртки, охлаждение, резку, качественную проверку и упаковку.
6.1 Рисунок
Производственный процесс обычно начинается с чертежа, где приобретенная медная проволока втягивается в требуемый диаметр медного ядра. Например, требование ядра меди для категорий 5E категории составляет 24AWG (приблизительно 0. 5 мм). Диаметр обычно зарезервирован с помощью дополнительного 0. 1-0. 2 мм, потому что медный провод будет удлиняться и тонкий во время последующей обработки.
Резервирование определенного диаметра может гарантировать, что после завершения производства кабеля Copper Core соответствует нашим производственным требованиям. После процесса чертежа провода диаметр медного сердечника тестируется в режиме реального времени с использованием устройства тестирования диаметра.

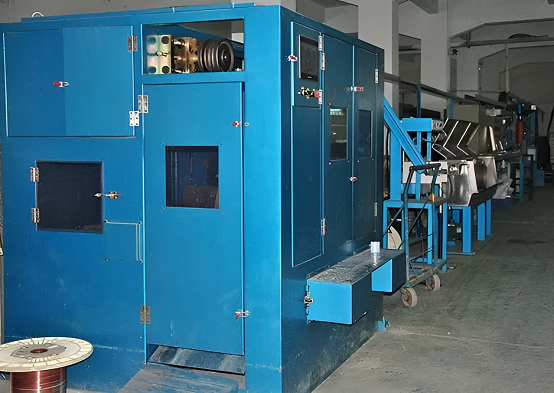

Рисунок 16: Машина для рисования медных стержней
6.2 Изоляционное покрытие
Нарисованное медное ядро затем покрывается изоляцией. Полиэтилен высокой плотности (HDPE) и цветные мастер-магистрали смешиваются в определенном соотношении, нагревают с расплавленным состоянием и экструдируются на медное ядро с использованием машины для литья под давлением. Проволочное ядро охлаждается через длинный резервуар для воды и протестируется на диаметр в режиме реального времени. Высоковольтные испытания искры (2 кВ -6 кВ) Убедитесь, что электрическая изоляция. Также проводятся тесты на концентричность, требующие степени совпадения между внешним кругом HDPE и внутренним кругом медного ядра, которая превышает 90%.

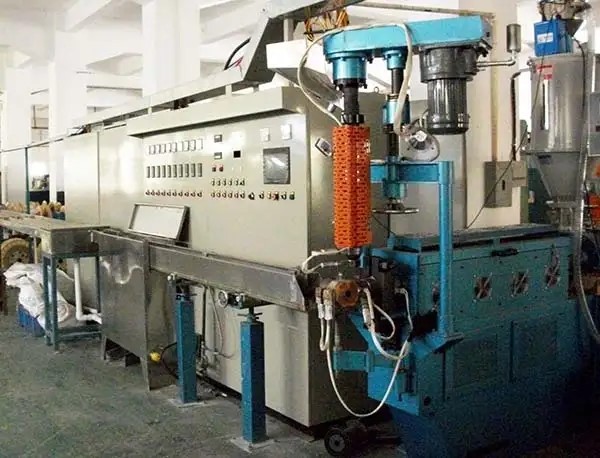

Рисунок 17: Линия производства изоляционного покрытия
6,3 пары скручивания сБэкттвист
Третий шаг-пара скручивающихся с задним туристом. Заполненные проволочные ядра сочетаются в комбинациях бело-оранжевого с оранжевым, белым голубым с синим, белоколодочным с коричневым и бело-зеленым с зеленым в соответствии с производственным планом производителя. Скручивание относится к переплетению двух проводов на указанной длине поворота, с требованием, чтобы расстояние поворота было равномерным во всем. В местах, где скручивание неровно, «шум», связанный с ядра проволоки, будет увеличиваться, что приведет к повышению перекрестных помех кабеля, как в ближайшее время (следующий), так и далекий (Fext). Раскрытие включает в себя противодействие проволочным ядрам во время процесса скручивания к определенному соотношению, чтобы уменьшить деформацию проволочных ядер и предотвратить повреждение изоляционного слоя из-за деформации медного сердечника.
После применения изоляционного слоя образуют скрученные пары ядер, которые затем будут нанесены.
Рисунок 18: Пара круга
6.4 Общее скручивание
Четвертый шаг - это общее скручивание в кабель. Четыре пары проводов объединены и скручены вместе с определенной длиной. Для категорий 6 и более высоких неэкранированных витой пары (UTP) на этом этапе добавляется поперечный скелет для скручивания. Для экранированных парных кабелей алюминиевой фольги платы проводов обернуты на экранирующем слое и подвергаются общему скручиванию на этом этапе.
После завершения общего скручиванияСкрученные проволокиСформируйте кабель, который затем наносится.
Рисунок 19: Общая скручивающая машина
6.5 Покрытие внешней куртки
Пятый шаг - это покрытие внешней оболочки. После того, как кабели образовались, необходимо было покрыть внешнюю оболочку. Для неэкранированных кабелей, перед обширкой, вытягивающие шнуры связаны с кабелями и подаются в машину для литья под давлением во время транспортировки; Экранированные кабели, требующие общего металлического экранирования, будут иметь ПЭТ -пластик, слои металлического экрана и сливные провода, соединенные вместе и поданные в машину для литья под давлением во время транспортировки. ПАЛИФОР ПАЛОНА ПВХ и требуемые раскраски смешиваются в определенной пропорции, нагреваются с расплавленным состоянием, а затем экструдируются инъекционной формованной машиной для формирования оболочки над кабелем. После охлаждения в длинном охлаждающем впаде и прохождении через устройство тестирования диаметра, кабели затем наткнуты.

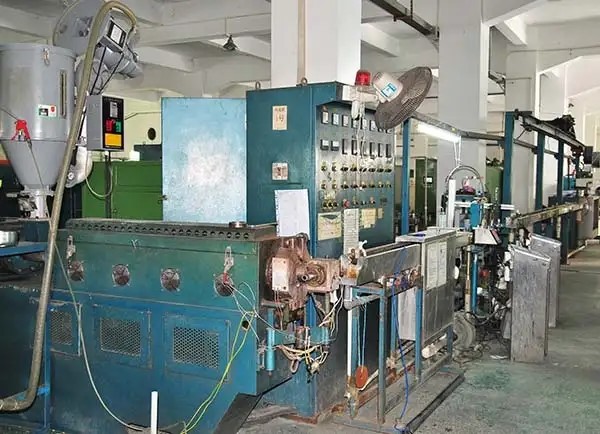

Рисунок 20: Производственная линия на внешнем курке
6.6 Резка
Готовый кабель разрезан на длину 305 метров (приблизительно 1000 футов) или другие длины в зависимости от требований клиента. Общая длина резки всегда равен 100 футов.
6.7 Инспекция качества
Случайные образцы 90 метров тестируются с использованием анализатора Fluke Networks DSX 2-8000 для постоянного проверки ссылок.
Седьмым шагом является инспекция качества, где 90 метров проводной проволоки случайным образом отображаются и протестируются с помощью анализатора сети Fluke DSX 2-8000 для постоянного тестирования ссылок.
6.8 Упаковка
Наконец, кабели, которые проходят качественную проверку, упакованы.
7. Заключение
На текущем рынке сетевые кабели становятся все более однородными. Кроме того, структура сетевых кабелей относительно проста. В результате многие инсайдеры отрасли считают, что производственный процесс для сетевых кабелей не требует высоких стандартов. Следовательно, их использование часто довольно непринужденно. Однако в действительности, производственный процесс для сетевых кабелей является довольно сложным, а требования к процессу строительства также высоки. Следовательно, только стандартные сетевые кабели и стандартизированная конструкция могут максимизировать производительность сетевых кабелей.
