Что такое кабель Cat7?

Кабель CAT 7 или категория 7 (просто называется кабелями с витой пары Cat7), разделены на F/UTP и SF/UTP. Кабели F/UTP имеют частоту передачи 600 МГц, в то время как кабели SF/UTP имеют частоту передачи 620 МГц.



Кабели Cat 7 в основном предназначены для размещения применения и разработки 10 технологий Gigabit Ethernet. Тем не менее, это не неочеркнутые кабели с витой пары; Они защищеныкабели с витой парыПолем Следовательно, они могут обеспечить минимум 500 МГц интегрированного соотношения ослабления перекрестных помех и общей пропускной способности 600 МГц, что более чем в два раза больше, чем у Cat 6 иКабели Cat 6a, с скоростью передачи до 10 Гбит / с.

В кабеле Cat 7 каждая пара проводов имеет свой собственный экранирующий слой, и все четыре пары далее окружены общим, большим экранирующим слоем. Физически дополнительное экранирование увеличивает диаметр кабеля Cat 7 больше. Другое важное отличие заключается в возможностях его оборудования для подключения; Система Cat 7 требуетРазъемы RJ45Предоставить минимум 60 дБ интегрированных перекрестных помех в конце 600 МГц.



По сравнению с кабелями Cat 5,Кабели CAT 5E, иКошка 6 кабелей, Cat 7 кабелейиметь более высокую пропускную способность пропускания, по крайней мере, 600 МГц. Система кабеля Cat 7 не совместима с предыдущими системами RJ -45.

(1) 29 июня 1999 года на собрании ISO/IEC JTCL/SC 25/WG3 в Берлине, Германия, 69 экспертов, единодушно согласившихся включить решение компонентов CAT 7 GG 45- GP45, представленное Nexans, в международную стандартную кафедру ISO/IEC 11801.



(2) 27 августа 2001 года, на собрании ISO/IEC, состоявшемся в Германии, Nexans предложил IEC 60603-7-7, чтобы наконец определить как стандарт интерфейса CAT 7.



(3) Кабели Cat 7 обычно используют изоляционную структуру с кожей.



(4) Внешний диаметр медного проводника для кабелей CAT 7 выбран как около 22AWG (некоторые сторонники 19Awg).



(5) Пропускная способность кабелей Cat 7 составляет 600 МГц.



(6) Диапазон частот тестирования сетевых анализаторов 0. 064 ~ 1000 МГц.



(7) Постоянная связь должна быть 90 м.



(8) Потеря вставки составляет около 2 дБ (горизонтальный кабель уменьшается примерно на 3 м, или шнур пластыря составляет 2 м).



(9) Потеря перекрестных помех составляет 5,1 ~ 7 дБ.



(10) ACR IS -1. 9db.



(11) Дальний перекрестный стол-45,3 дБ.



(12) Потеря возврата составляет 8,4 дБ.



(13) Задержка составляет 45 мс.



(14) Задержка перекоса составляет 44 мс.



(15) Сопротивление петли DC составляет 34 Ом.



(16) Освобождение связи составляет 64,4 дБ.





Когда стандарты Cat 7 были первоначально составлены, произошли значительные изменения в сетевых интерфейсах, и были предложены восемь типов интерфейсов. Из них двое были стилем «RJ», а шесть были стилем «не RJ». В январе 1999 года технический комитет ISO решил выбрать один «RJ» и один интерфейс стиля «не RJ» для дальнейшего изучения. На собрании рабочей группы ISO/IEC JTC1/SC 25/WG3 в августе 2001 года организация ISO подтвердила, что стандарты CAT 7 будут разделены на типы интерфейсов «RJ» и «не RJ».





Структура кабеля скрученной пары Cat 7 показана в таблице 1.



Таблица 1 Структура кабеля Cat 7 Twisted Pair



Особенность	Пост	SFTP
Проводник	Одноцепочечная чистая медь 22/23AWG	Одноцепочечная чистая медь 22/23AWG
Изоляция	Полиэтилен	Полиэтилен
Экранирование	Алюминиевая фольга, индивидуальная экранирование	Алюминиевая фольга, индивидуальная экранирование + плетение медного провода, общее плетеное экранирование
Дренажный провод	7/0. 2 мм	N/A
Оболочка	ПВХ /LSZH (Low Smoke Zero Halogen)	ПВХ / LSZH (Low Smoke Zero Halogen)

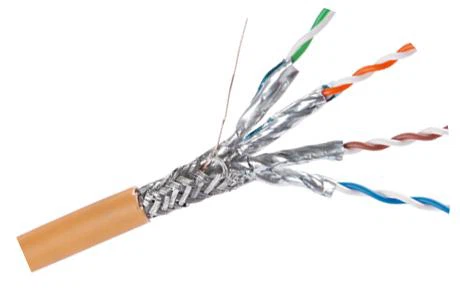

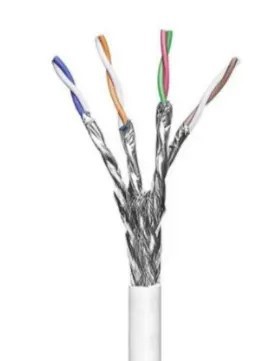

Физическая структура кабеля витой пары CAT 7, как показано на рисунках ниже.

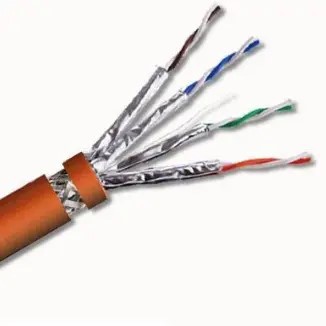

Рисунок: Диаграмма физической структуры Cat 7 кабеля витой пары





Рабочий диапазон частот кабеля с витой пары Cat 7 делится на 1 ~ 600 МГц (стандарт) и 1 ~ 1000 МГц.





Номинальная скорость распространения (NVP): 79%.

Максимальная относительная емкость: 5,6 нф/100 м.

Максимальный дисбаланс сопротивления постоянного тока: 5%.

Максимальная задержка распространения: 30NS/100M.

Максимальная задержка распространения: 536NS/100M при 100 МГц.

Оцененное напряжение: 60 фунтов.

Максимальная растягивающая нагрузка: 80n.

Рабочая температура: -20 степень до +60 степень.

Температура хранения: -5 степень до +50 степень.

Степень огнестойкости: проходит IEC 332-1 (FRRVC & LSOH SeeThing).





Параметры электрических характеристик кабеля витой пары CAT 7 показаны в таблице 2.



Таблица 2 Параметры электрических характеристик кабеля витой пары CAT 7
