Cat6 Slim Cable

Feb 20, 2025

Оставить сообщение

В мире электронных технологий различные компоненты и устройства играют важную роль. Как спрос на данные в современномцентры обработки данныхПродолжает расти, увеличивается количество устройств и кабелей. Среди нихCat6 Slim Cableстал популярным выбором для решения конкретных сетевых проблем. В этой статье,КобтельБудет провести вас через все, что вам нужно знать о тонком кабеле Cat6. Всегда ли тонкий кабель Cat6 лучший? Начнем!

1. Что такое кабели патчей?

Прежде чем нырять глубже, давайте впервые кратко объясним, чтопатч кабельявляется. Если вы уже знакомы с этой концепцией, не стесняйтесь пропустить этот раздел.

A патч кабельэто тип кабеля, используемый для подключения сетевых устройств, таких как компьютеры, серверы,Ethernet Switches, маршрутизаторы, сетевые камеры и телефоны, чтобы обеспечить передачу сигналов данных в локальных сетях (LAN) или сетях с широкими площадками (WAN). Эти кабели обычно сделаны изИзвращенная параСтандартные разъемы подключения и функции, такие как RJ -45 или RJ -11, которые вписываются в порты сетевого устройства.

1.1 Что делают патч -кабели?

Кабели патчей служат нескольким важным функциям:

Подключающие устройства: Они связывают порты сети на разных устройствах, обеспечивая связь между ними и обмен данными.

Передача данных: Они несут цифровые сигналы, такие как сетевые данные, голосовая связь и видеосигналы для бесшовной передачи информации.

УпрощениеУправление сетевым кабелем: Позволяя простым повторным подключениям или реконфигурациям посредством замены кабеля, патч -кабели делают управление настройками сети более гибкими и удобными.

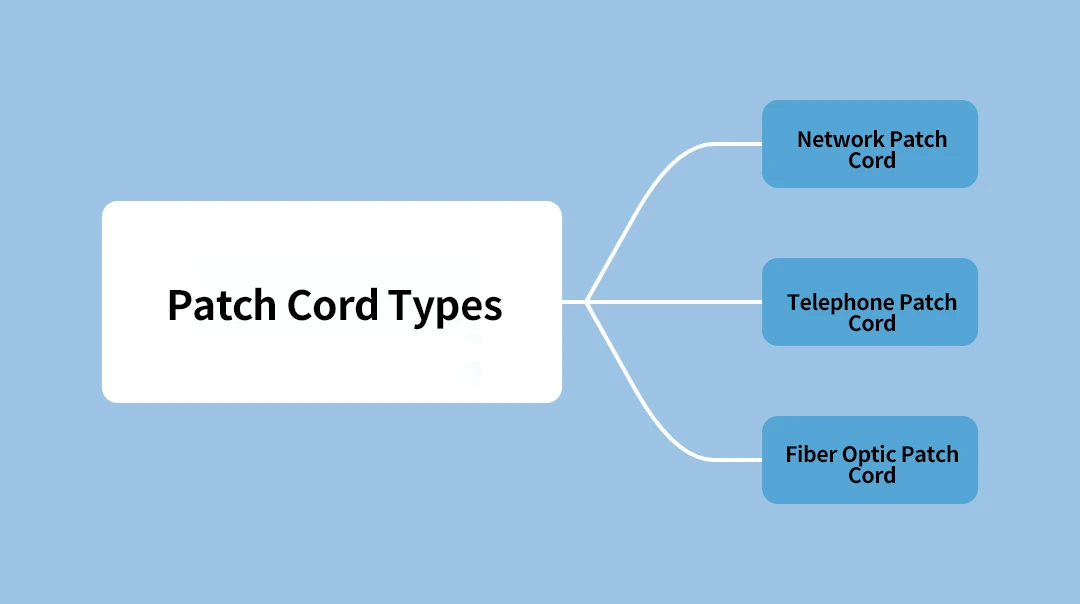

1.2 типа кабелей патча

Патч -кабели бывают разных типов, предназначенных для конкретных целей:

001

Кабель Ethernet Patch: Используется для подключения сетевого оборудования, такого как компьютеры, коммутаторы и маршрутизаторы; Они обычно сделаны изИзвращенная парапроводка и придерживаться таких стандартов, какCat5e, Cat6, cat6a, илиКошка7.

Телефонный патч кабель: Обычно используется для подключения телефонов или факсов; Обычно они имеют разъемы rj -11.

Кабель оптоволоконного пластыря: Разработан для высокоскоростной передачи данных на больших расстояниях; Эти кабели поставляются с различными типами разъемов, такими как LC, SC или ST.

Длина патча кабеля может быть настроена на основе потребностей и часто доступна в стандартных размерах, таких как 1M, 3M или 5M, для удовлетворения различных требований к кабелям.

2. Что такоеCat6 Slim Cable?

Cat6 Slim CablesСпециально разработанные сетевые кабели, обычно используемые для подключения сетевых устройств, таких как серверы, коммутаторы или маршрутизаторы для облегчения передачи данных. В отличие от стандартных патч-кабелей, тонкие версии имеют меньший диаметр с использованием 28 AWG (American Wire Lauge), проводя их более мягкие и более гибкие для уникальных сценариев кабелей.

2.1 Особенности и использование тонкого кабеля CAT6

Тонкий кабель Cat6 предлагает несколько различных преимуществ:

Features And Uses Of Slim Cat6 Cables

Меньший диаметр: С их уменьшенной толщиной по сравнению со стандартными кабелями тонкие кабели CAT6 легче сгибаться, а маршрут-идей для плотных пространств.

Кабель высокой плотности: Они идеально подходят для средств высокой плотности, таких как центры обработки данных, где они уменьшают кабельный беспорядок и улучшают поток воздуха внутристойки шкафы.

Гибкость: Их гибкая природа позволяет им легко адаптироваться к компактным установкам.

Короткие связи: Лучше всего подходит для приложений с коротким диапазоном, таких как соединение оборудования внутрисерверные стойкиили между соседнимсетевые стойки.

Простота обслуживания: Их легкий дизайн упрощает технические задачи, такие как замена или настройка соединений.

2.2 Недостатки тонкого кабеля Cat6

Несмотря на их преимущества в определенных условиях,Cat6 Slim Cableтакже поставляется с некоторыми ограничениями:

5 Drawbacks Of Slim Cat 6 Cables

Более высокое сопротивление постоянного тока: Их меньший диаметр приводит к повышению сопротивления постоянного тока, что может снизить производительность сигнала на большие расстояния.

Большая потеря вставки: По сравнению со стандартными кабелями патча, тонкие могут испытывать более высокую потерю энергии во время применения высокоскоростной или высокой пропускной способности.

Проблемы стабильности соединения: Их более тонкий дизайн может привести к менее стабильным соединениям, если не обрабатывается должным образом во время установки или частого использования подключаемой и игры.

Проблемы безопасности: В то время как совместимые продукты, как правило, безопасны в использовании, некачественные тонкие кабели CAT6 могут представлять риски из-за недостаточной толщины медного проводника.

Коэффициенты надежности: Общая надежность в значительной степени зависит от качества производства и правильной практики установки.

3. Cat6 Slim Cable против стандартного кабеля Cat6

В то время как оба типа имеют одинаковое основное сетевое оборудование, которое они значительно различаются по проектированию и пригодности в зависимости от сценариев использования:

Диаметр кабеля: Slim Cable Cat6 имеет более тонкие диаметры (например, 28 AWG), что делает их более мягкими и более гибкими, чем стандартные (обычно 24 AWG).

Приложения высокой плотности: Благодаря их компактному форм -фактору Slim Cat 6 Excel в переполненных условиях, уменьшив беспорядок и улучшая воздушный поток шкафа.

Варианты использования: Идеально подходит для коротких подключений в серверных комнатах; Тем не менее, стандартные патч-кабели остаются лучше подходящими для потребностей в кабелях на большие расстояния.

Производительность передачи сигнала: Более тонкие провода могут поставить под угрозу целостность сигнала на более длинных расстояниях по сравнению с более толстыми стандартными опциями.

4. Соображения по использованию тонкого кабеля Cat6 с POE

При развертывании власти над Ethernet (POE) вместе с тонкими кабелями Cat6:

Требования к мощности:Тонкие шнуры для патча, как правило, подходят для передачи POE с низким энергопотреблением, например, POE типа 2, с пределом передачи мощности около 30 Вт или ниже. Это делает их идеальными для питания устройств с низкой мощью, таких как IP-камеры и телефоны VoIP. Для устройств, которые нуждаются в более высокой мощности, таких как некоторые точки беспроводного доступа или камеры наблюдения, вам могут понадобиться стандартные патч -шнуры, поскольку они могут обрабатывать большую передачу мощности.

Длина кабеля:Тонкие пластыря обычно используются для коротких дистанционных соединений, что означает, что они обычно короче по длине. Расстояние источника питания POE обычно влияет ток и сопротивление. Поэтому вы должны убедиться, что расстояние источника питания не слишком длинное, чтобы предотвратить потерю энергии или падение напряжения.

Нагревать рассеяние и температура:Поскольку тонкие пластыря имеют более тонкие проволочные датчики, они имеют тенденцию производить больше тепла. В результате при использовании питания POE важно решать проблемы с рассеянием тепла и температуры. Избегайте связывания слишком большого количества тонких пластыря вместе, чтобы предотвратить перегрев. Убедитесь, что они используются в хорошо продуманных областях, чтобы снизить температуру.

Соответствие и стандарты:При использовании тонких патч -шнуров обязательно выберите продукты, которые соответствуют соответствующим стандартам и правилам для безопасности и производительности. Кроме того, знайте требования к мощности вашего устройства POE и убедитесь, что они соответствуютСлим -пластырь шнурВозможности передачи мощности.

5. Всегда ли тонкий кабель Cat6 лучший?

Ключевой вывод здесь заключается в том, что в то время как более тонкие конструкции сохраняют пространство и улучшают воздушный поток в плотных средах кабеля, таких каксерверные шкафы-Они не универсально лучше, чем более толстые аналоги во всех сценариях из -за таких факторов, как более высокие уровни сопротивления, ограничивающие эффективный диапазон.

Для настройки высокой плотности, требующих компактных решений в пределах коротких расстояний CAT6 Тонкие кабели сияют как эффективный вариант!

6. Cat6 Slim Cableпротив Cat6a Slim Cable

С широко распространенным внедрением мультимедийных приложений, таких как видео и видеоконференции высокой четкости, спрос на пропускную способность сети увеличивается. Этот сдвиг вызвал кабели категории 5E, которые поддерживают передачу 1 Гбит / с, постепенно выпали из использования. Кабели категории 6 и категории 6A стали более распространенными вариантами кабелей сети. В этом учебном пособии подробное введение в эти два типа кабелей и их диапазоны применения.

6.1 Какова разница между Cat6 Slim Cable и Cat6a Slim Cable?

Cat6 Slim Cable обычно относится к неэкранированному кабелю категории 6, который придерживается генерации 6-Ethernet CableСтандарты, указанные в ISO/IEC 11801: 2002 и EIA/TIA 568B. Его полоса пропускания в два раза больше, чем уКабель 5e кабельи его производительность передачи намного превосходит производительность категории 5E, что делает его идеальным для передачи сети с гигабитной скоростью.

Cat6a Slim Cableявляется обновленной версией категории 6, также называемой «тонким кабелем 6 -й категории 6». Он соответствует ISO/IEC 11801: 2002 и EIA/TIA -568- b. 2-1 стандартов и обеспечивает превосходную производительность в таких областях, как интерференция внешнего сигнала (перекрестные помехи) по сравнению с кабелями CAT 6. По сравнению с кабелями категории 6 кабели категории 6A имеют больший внешний диаметр, более тяжелый вес и больший радиус минимального изгиба. Максимальное расстояние передачи для категорий 6A составляет до 100 метров, и они совместимы как с кабелями категории 6 и категории 5E. Тем не менее, заземление имеет решающее значение для предотвращения статических помех во время передачи на большие расстояния, что может привести к ошибкам пакетов данных. Для базовой антистатической защиты заземления в одной точке достаточно; Однако в случаях сильных внешних электрических помех или соображений безопасности, таких как молния, должно быть реализовано многоточечное заземление. Кроме того, все подключенное оборудование во время установки кабели категории 6A должны использовать экранированные компоненты, такие как кабели передачи,патч -панели, имодули Keystone-Влкого использования его превосходной экранирующей производительности.

Slim Cat 6 cable typically refers to unshielded Slim Category 6 cable, which adheres to the 6-generation Ethernet cable standards specified in ISO/IEC 11801:2002 and EIA/TIA 568B.

6.2 Категории тонкого кабеля Cat6a

Кабели категории 6A бывают двух типов: неэкранированные (UTP) и экранированные (FTP), с заметными структурными различиями между ними.

Неэкранированный кабель категории 6A:
Этот тип часто увеличивает расстояние между проволочными ядрами или использует неметаллические наполнители для уменьшения внешних перекрестных помех. Эта конструкция приводит к тому, что неэкранированные кабели имеют больший диаметр в целом. Преимущества включают легкое завершение из -за отсутствия экранирующих слоев, сэкономив время во время установки. Кроме того, невосприимчивые кабели дешевле, чем экранированные, наряду с сопровождающими их неэкранированными панелями.

Экранированный кабель 6A кабель:
Экранированные кабели бывают двух типов: U/FTP (индивидуальная пара пары) и F/UTP (общее экранирование). U/FTP не хватает общего экранирующего слоя, но предлагает превосходную антипространственную производительность; Тем не менее, прекращение является более сложным, потому что каждая алюминиевая пара, покрытая фольгой, должна быть тщательно подготовлена перед подключением. F/UTP использует общий алюминиевый щит фольги без отдельной пары. Хотя его производственный процесс более сложный, чем U/FTP, он имеет меньший диаметр и упрощает прекращение.

Таким образом, кабели защищенной категории 6A имеют более широкие приложения по сравнению с неэкранированными и в настоящее время являются одним из лучших доступных кабельных стандартных решений.

6.3 Как различить кабель Slim Cat 6 и 6A?

Метод первый:Различать по внешнему виду. Тип кабеля обычно напечатан на куртке или упаковке-EG, «Cat6» для категории 6 и «Cat6a» для кабелей 6A категории. Кроме того, поскольку Cat 6- A поддерживает передачу сети на скорости до10 Гбит / с Ethernet, его экстерьер часто включает в себя отметки, такую как «10 -Гигабит».

Метод второй:Используйте профессиональные инструменты тестирования сетевого кабеля для обнаружения.

Differences Between Slim Cat 6 & 6a Cables

6.4 Различия между кабелем Slim Cat 6 и 6A

а Скорость и пропускная способность:

Тонкая категория 6: В основном используется в сетях, работающих на скорости до1 Гбит / с.

Тонкая категория 6а: Разработано для сетей, работающих на скорости до10 Гбит / с, предлагая вдвое большую полосу пропускания SlimКошка 6, с частотным диапазоном до500 МГцпо сравнению с250 МГцпоследнего.

беременный Структура:
Оба включают в себя изолированные конструкции перекрестной рамы для улучшения стабильности; Однако дизайн поперечного сечения вCat6aSlim Cable имеет звукоподобную форму с канавками.

в Характеристики дизайна:

Плотность поворота проволоки вCat6a SlimКабели плотнее.

Проводники толще; следовательно, его внешний диаметр больше, чем уКошка 6.

Для решения более высоких частот передачи, которые увеличивают внешние помехи-Кошка 6аИспользует более строгие экранирующие конструкции для повышения производительности.

дюймовый Ключевые параметры:
С точки зрения параметров отношения сигнал / шум:

ВКатегория 6, ACR (соотношение ослабления к кроссталке) измеряет почти тщательную силу сигнала в зависимости от уровня шума.

ВКатегория 6а, Elfext (равный уровень дальнего перекрестного столкновения) заменяет расчеты ACR, учитывая эффекты ослабления на большие расстояния, обеспечивая более точные измерения.

эн. Дополнительные показатели тестирования:
С более высокими возможностями полосы пропускания500 МГц, соседние кабельные помехи становится все более значимым в плотных установках с использованиемКатегория 6а, требующие тестов, таких как Psanext (мощность, инопланетная перекрестная доставка) для точной оценки производительности.

6.5 Применение тонкого кабеля CAT 6 и 6A

При подключении переключателя или концентратора к маршрутизатору, компьютеру на переключатель или концентратор или переключается друг на друга через порты восходящей линии связи, тонкие кабели Cat6 можно использовать для прямой проводки.

When connecting a switch or HUB to a router, a computer to a switch or HUB, or switches to each other via UPLINK ports, Slim Cat 6 cables can be used for direct wiring.

Чол -кабели CAT6A подходят для сетевых соединений, проектов кабелей, завершениями между устройствами или горизонтальными подсистемами, а также для подключаемых портов устройств с модульными системами кабеля. Например, их можно использовать для подключения телекоммуникаций широкополосных модемов ADSL и беспроводных маршрутизаторов, маршрутизаторов, коммутаторов, концентраторий, брандмауэров и портов LAN других оборудования для портов сетевых карт компьютеров. Их двухслойное экранирование и высокоскоростная производительность делают их идеальными для высокоскоростных сетевых развертываний на крупных предприятиях. Они также подходят для использования в сложных электромагнитных средах или сценариях, требующих экранирования.

При подключении компьютера к маршрутизатору один переключатель на другой переключатель или в один концентратор к другому концентратору; непосредственно подключение двух ПК; подключение одного интерфейса маршрутизатора к другому; или подключение модема ADSL Ethernet-Interface к порту сетевой карты ПК, тонкие кабели CAT6A можно использовать для перекрестных соединений, таких как проводка кроссовера T568B.

When connecting a computer to a router, one switch to another switch, or one HUB to another HUB; directly connecting two PCs; connecting one router interface to another; or connecting an Ethernet-interface ADSL modem to the network card port of a PC, Slim Cat 6A cables can be used for cross-connections such as T568B

Стоит отметить, что производительность передачи тонких кабелей Cat6a превосходит производительность Cat6 Slim Cables. Стандарт IEEE явно указывает, что Cat6a Slim Cables поддерживают сети 10GBASE-T (10 гигабитов Ethernet через медную медь). Однако в практических приложениях возможно ли использовать тонкие кабели Cat6 для сетей 10G?

Фактически, некоторые продемонстрировали, что в условиях очень низких внешних помех тонкие кабели CAT6 могут достигать расстояния передачи 37–55 метров со скоростью 10 Гбит / с. Тем не менее, это сложно реализовать в реальных сценариях. Во -первых, развертывание кабелей часто бывает плотным, что делает маловероятным, что внешние помехи останутся минимальными. Во -вторых, как и тонкие кабели Cat6a, способность рассеивания тепла в тонких кабелях Cat6 ограничена. Поскольку передача данных неизбежно генерирует тепло, это снижает скорость передачи кабеля. В целом, не рекомендуется использовать тонкие кабели категории 6 в сети 10GBASE-T; Вместо этого следует использовать кабели Slim Cat 6a Ethernet.

Итак, что лучше - Cat6 Slim Cable или Cat6a Slim Cables?
В итоге:

Если вы используете сеть 1 Гбит / с, перейдите с Cat6 или Cat6a Slim Cables.

Если вы используете сеть 10 Гбит / с, выберите Cat6a Slim Cables.
