Что такое разъем RJ45?

Я думаю, что подавляющее большинство практикующих с низким напряжением должны признать один факт - это первое, что они сделали, - это узнать, что такое разъем RJ45 и как ударитьразъемы RJ45Когда они впервые входят в отрасль. Учитесь ли вы у мастера с низким напряжением или в интегрированном классе кабели в университете, первым уроком мастера или учителя, преподающего в интегрированных кабелях,-это научиться ударитьRJ45 ConnectorПолем Как видите, хотяразъем RJ45Маленький, однако, он играет ключевую роль в интегрированных кабелях. Для тех, кто участвует в низковольтной инженерии, ударяетразъемы RJ45это базовый навык, который им необходим для освоения.

Преподавание в классе

Когда дело доходит до разъемов RJ45, с ними никто не знаком. Разъем Ethernet - это заглушка, в основном используемая для медных кабельных систем. Это стандартизированный разъем. Впервые он появился при покупке системы связи Bell в Соединенных Штатах, начал использоваться в 1970-х годах для предоставления компьютерного телефонного оборудования, разрешенного FCC, а затем был принят FCC и кодифицирован в CFR (Кодекс федеральных правил). Его официальное название должно быть «Зарегистрированный Джек».

АРазъемы RJ45Мы используем сегодня стандартизировано. Его спецификации в размерах и структуре были зафиксированы. Этот стандарт был впервые установлен Федеральной комиссией по связи (FCC).

FCC

1 Катагории разъемов RJ45.

Наиболее распространенныйRJ45 ConnectorS на рынке может быть классифицирована на телефонные разъемы и разъемы Ethernet в соответствии с их функциями; Также они могут быть классифицированы на заглушки 8P8C (RJ45), 6P4C Plugs (RJ11), 4P4C/4P2C (RJ12) в соответствии с их структурой; или быть классифицированным на неэкранированные пробки и защищенные заглушки в соответствии с наличием или отсутствием экранирующего слоя; или быть классифицированным на цельные разъемы, разъемы с двумя частями и многоцелевые разъемы в соответствии с количеством частей; В соответствии с тем, нужны ли инструменты для удара, они категории категории нужны инструменты для разъемов иразъемы TOOLLESSПолем Позвольте мне представить эти разъемы в тексте ниже.

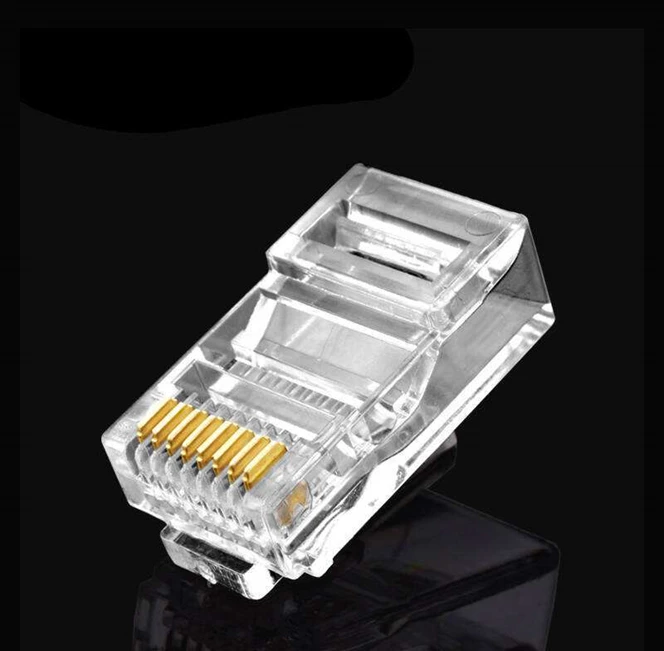

RJ45 Connectors

1.1 разъем RJ11

Телефонные разъемы, также называемые телефонными разъемами, в основном используются для фонетических систем и имеют два основных типа: один используется для подключения телефонных проводов, телефонных наборов илиТелефон коммутаторы, также называемый RJ11 Plugs. Поскольку он имеет две технические характеристики, 6p4c или 6p2c, поэтому также называются заглушкой 6p4c или 6p2c.

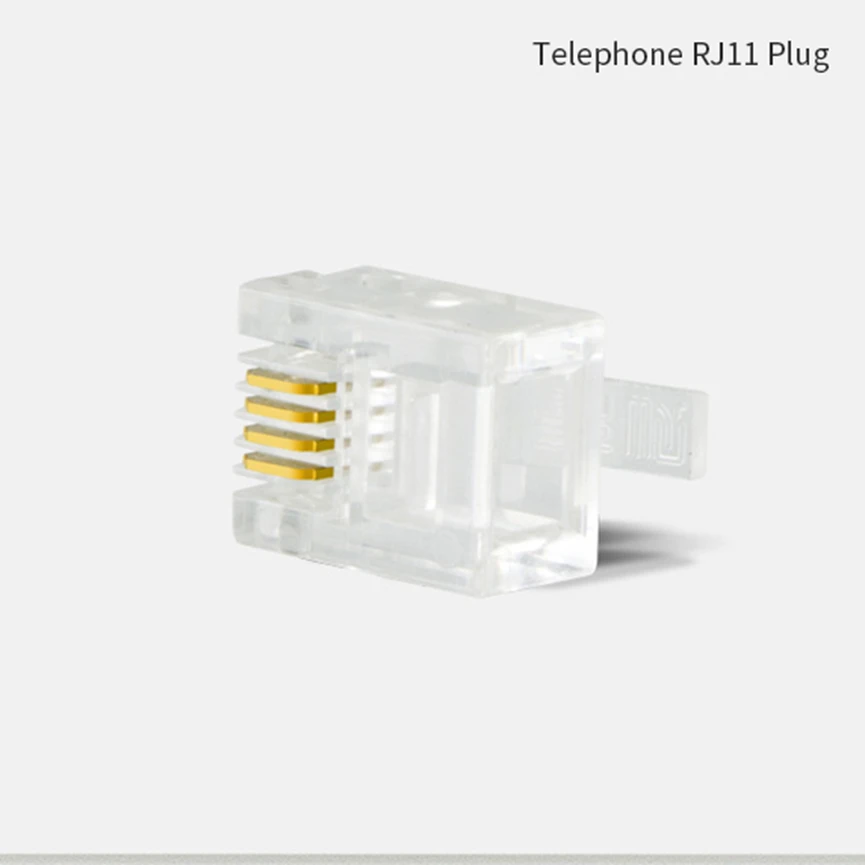

RJ11 Connector

1,2 разъем RJ12

Другой тип телефона используется в основном для подключения телефонного телефона, FCC определяет его как rj 12 Plug. Поскольку его структура имеет 2 спецификации - 4 P4C или 4P2C, она также называется плавками 4P4C/4P2C. Размер этой вилки относительно невелик. Обычно используется для подключения телефонных телефонов и телефона. Рост мобильных телефонов привел к резкому снижению продаж телефонных наборов. В результате заглушки RJ12 также постепенно исчезают из взгляда людей. Однако в последние два года, особенно после бума Интернета вещей (IoT). Некоторые интеллектуальные устройства начали использовать заглушки RJ12 в качестве разъемов для передачи данных. В результате использование суммы плагина RJ12 также постепенно возросла за последние два года и вернулась к взгляду общественности.

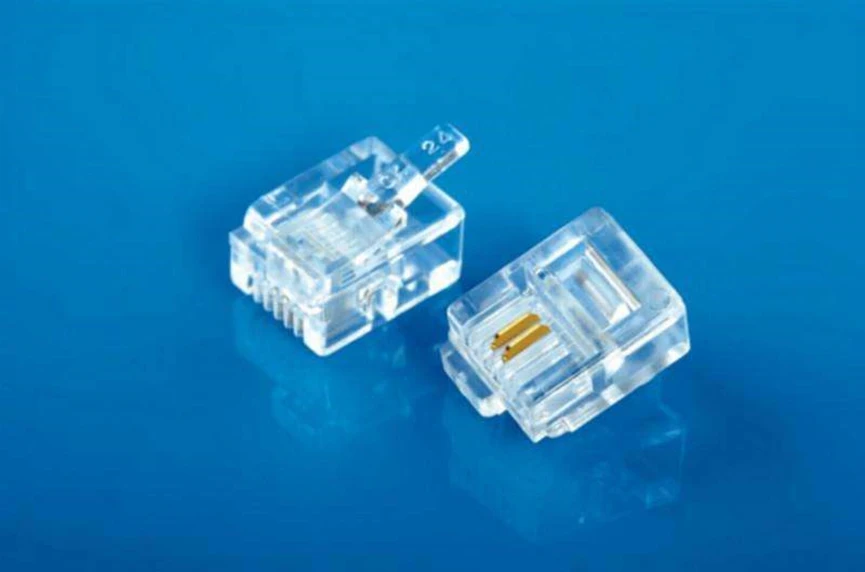

RJ12 Телефонные разъемы

1.3 разъем Ethernet

Разъем Ethernet используется в основном для подключения сетевого интерфейса коммутаторов, маршрутизаторов, серверов, шлюзов, беспроводных точек доступа, компьютеров и других терминальных оборудования, а также модулей RJ45, панелей RJ45 и других интегрированных продуктов кабеля. FCC определяет его как RJ45. Его структура составляет 8p8c (8 позиций, 8 контактов). Наиболее распространенные типы: разъем Cat5e, разъем Cat6, разъем Cat6a и разъем Cat8.

1.3.1 Cat5eRJ45 Connector

Cat5eRJ45 ConnectorS используются в кабельной системе Cat5e. Они используются в 3 случаях: 1 используется для сборки готовых пластыря, 2, используемые для завершения с кабелем в проектах мониторинга и контроля, 3. Используется для завершения полевого вывода для изготовления шнуров в проекте низкого напряжения. Для стандартного Cat5eRJ45 ConnectorАпертура вставки отверстия - 1. 0 мм, а завершенные провода ядра кабеля должны иметь диаметр между 0. 85 мм и 0. 98 мм. Его отверстия расположены бок о бок в той же горизонтальной линии. Cat5eRJ45 ConnectorS имеет два типа: экранированные и неэкранированные. Поскольку внешний диаметр кабеля CAT 5E относительно невелик, защищен CAT5ERJ45 Connectorобычно представлен без конструкции хвостового клипа. CAT 5E Ethernet Connectors также имеют 2- произведение, 3- кусок и даже 4- дизайн части. Поскольку традиционные продукты кабели Cat5e в основном используются в коротких ссылках и 100- мегабитных сети, поэтому готовые шнуры, применяемые в этой сетевой среде, обычно используют традиционный цельный разъем Ethernet. Однако в последние годы, особенно после введения стандартов протокола 2,5GBase-T и 5GBASE-T, опубликованных в проекте IEEE P802,3BZ IEEE 802.11. Многие производители начали сознательно использовать разъемы Ethernet с двумя частями или даже с несколькими частями для создания готовых пластыря для увеличения противоположной способности кабеля.

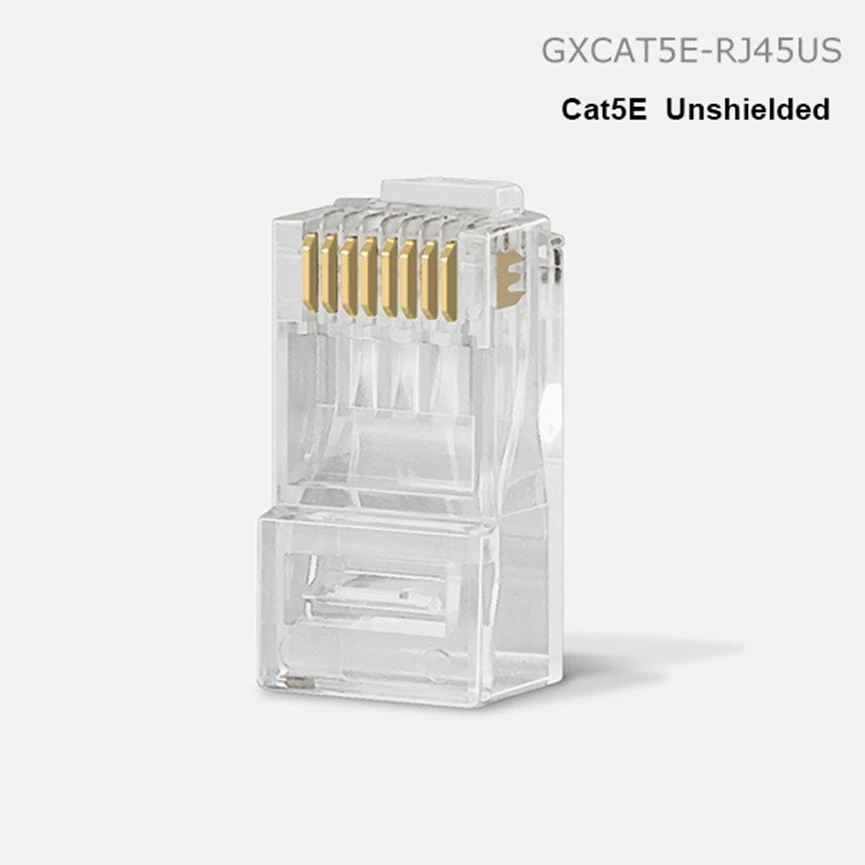

Cat5e Ethernet Connector

1.3.2 кошка 6RJ45 Connectors

Кошка 6RJ45 ConnectorS в основном используется для кабельных систем CAT 6. Его применение совпадает с кабелем CAT 5E. Он имеет диафрагму 1,1 мм и требует, чтобы внутренний диаметр ядра закрыта кабеля от 0. 95 мм до 1,08 мм. Его вставленные отверстия расположены поперечным вверх и вниз. И, кошка6RJ45 Connectorнемного короче, чем Cat5RJ45 ConnectorПолем АRJ45 ConnectorS, используемые для сборки готовых шнуров Cat6, как правило, представляют собой трех частей. Этот типразъем Ethernetимеет 2 слота расщепления. Один используется для разделения и изоляции 4 скрученных пар с той же ролью, что и поперечный скелет в кабеле Cat6. Другой слот для разделения используется для разделения 8 -ядревых проводов и распоряжаться их вверх и вниз, что еще больше уменьшает помехи внутри кабеля. Кошка6разъем EthernetТакже есть типы: неэкранированныеразъемы Ethernetи защищенразъемы Ethernet.

CAT6 UTP Ethernet Connector

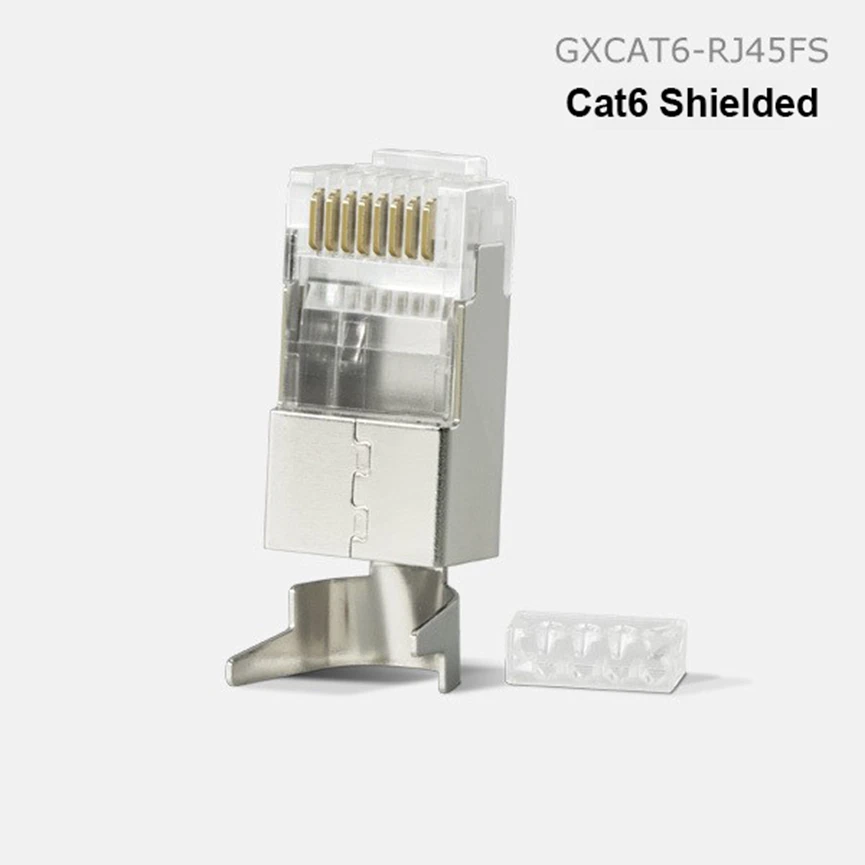

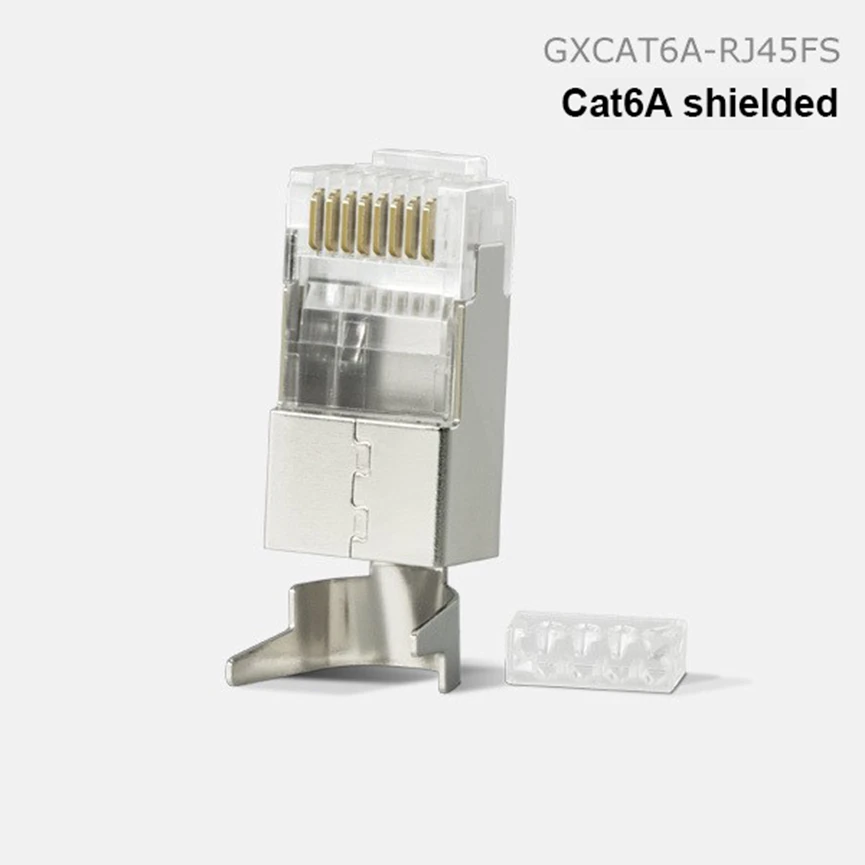

Категория 6 экранированаRJ45 ConnectorS поступает в два типа. Первый-это экранированный цельныйRJ45 ConnectorПолем Этот типRJ45 Connectorможно рассматривать как сочетание оригинального неэкранированногоRJ45 Connectorи никель/оловянная медная оболочка в качестве экранирующего слоя. Это защищеноразъем EthernetИмеет «защелку» внутри сжатия и зафиксирована кабель, предотвращая выпадение кабеля. Второй тип-это два часаразъем EthernetПолем Двух частей защищенразъем EthernetИмеет никелевую/оловянную медную оболочку в качестве экранирующего слоя, с отдельным слотом для расщепления, который используется для расширения расстояния между зазорами восьмиерных проводов кабеля. 2- Piece Ethernet Проводки имеют лучшие противоположные способности, чем цельные вилки Ethernet. Двухклассная вилка Ethernet разработана со структурой хвостового зажима. Его хвостовой зажим используется для блокировки соединительного кабеля, чтобы предотвратить падение кабеля.

Cat6 защищенRJ45 Connector

1.3.3 Cat 6aразъемы RJ45

Категория 6аRJ45 ConnectorS используются в 10 гигабитных сетях. Cat6aRJ45 Connectorтакже разделен на два типа: неэкранированные и экранированные. Структура неэкранированного типа CAT6A совпадает с категорией 5 и неэкранированной категорией 6 -й категории. Апертура отверстия для заглушки Cat6a составляет 1,2 мм, что позволяет завершить кабели 1. 05-1. 18 мм. Существует два типа защищенных заглушек RJ45 для CAT6A. Первый-это экранированная штекер RJ45 с двумя частями, которая требует использования инструмента для обжима. Структура этого типа заглушки RJ45 такая же, как и двухцепочечная штекер RJ45 CAT6, которую мы упомянули выше. Второй тип - это заглушка RJ45 Toolless. Этот тип плавки RJ45 относится к механизму завершения модуля Toolless. Оператор должен организовать, выравнивать и разрезать восемь основных проводов кабеля до длины, которая может быть непосредственно вставлена ​​в пробку RJ45. Затем вставьте основные провода один за другим в соответствии с цветовым кодом на полосе метки и, наконец, закройте внешний переключатель.

   Cat6a защищенRJ45 Connector

1.3.4 Категория 8RJ45 Connector

Категория 8RJ45 ConnectorS используются для сетей 40 Гбит / с. Категория 8RJ45 ConnectorS все защищенные типы. Там нет неэкранированных типов. Структура и тип экранированных категорий 8 -й категории пробок RJ45 в основном такие же, как и защищенная категория 6A. Категория 8 rj45 Проблемы с большей вероятностью будут типом Toolless. Потому что улучшить способность противоположность. Экранирующий слой категории 80 -х заглушек RJ45 всегда стал толще. Добавьте к нему, что выездная куртка из сердечных проводов, как правило, толще, существует большая вероятность того, что кабель не может пройти тестирование на случайность. Следовательно, будет использовать механизмы без инструментов для решения проблем.

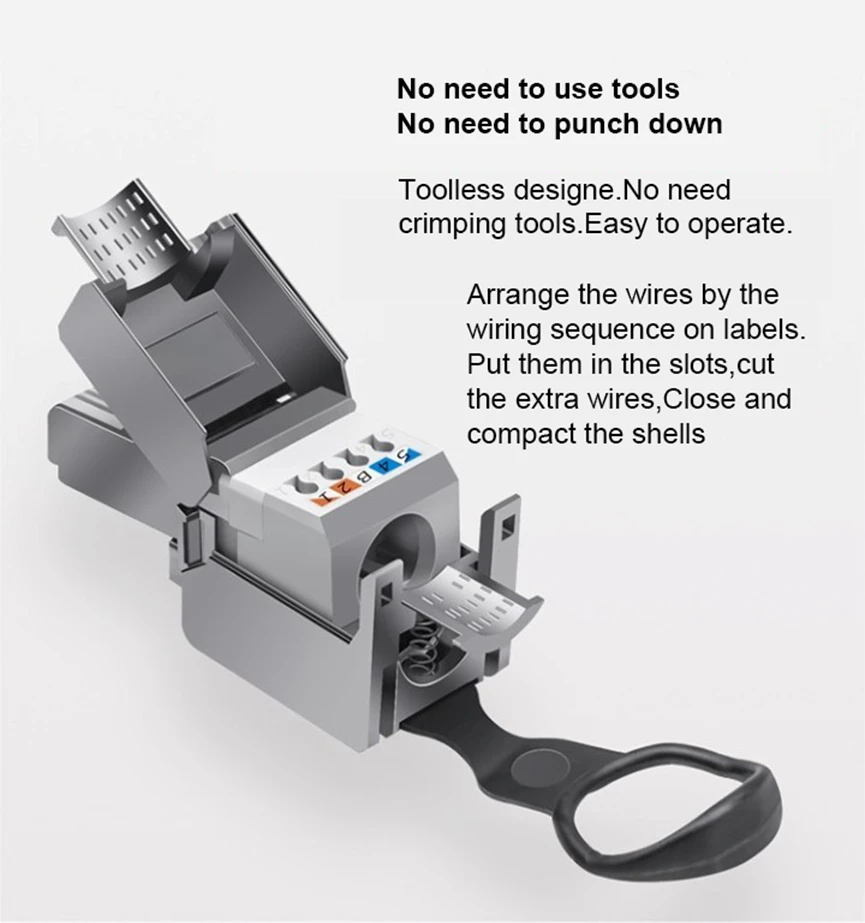

Cat8 ToollessRJ45 Connectors

1.3.5 Категория 7RJ45 Connectors

Вы можете обнаружить, что я не упомянул категорию 7RJ45 ConnectorS в приведенном выше тексте. Это потому, что категория 7RJ45 ConnectorS не общиеRJ45 ConnectorТипы, такие как категория 5E и категория 6. и разъемы категории 7, определенные ISO, не совместимы обратно. Люди используют меньше. Поэтому мы не будем писать об этом здесь. Кроме того, я должен уточнить, что подключения RJ45 категории 7, которые вы покупаете на некоторых сайтах электронной коммерции, не должны быть подлинными.

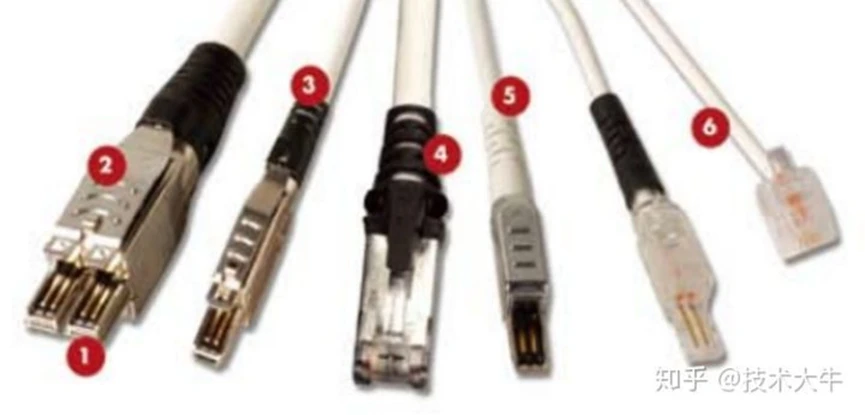

Разъемы Cat7

1.3.6   PзадницуRJ45 Connector

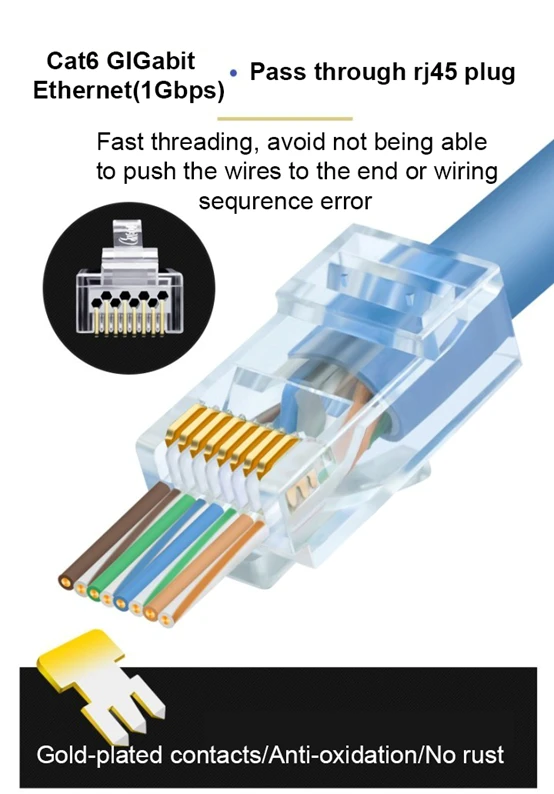

Кроме того, прохождениеRJ45 Connectorнедавно вышел. Этот типRJ45 Connectorхарактеризуется тем фактом, что голова заглушки RJ45 не закрыта, а открыта. Преимущество этой вилки RJ45 заключается в том, что нет необходимости заранее сокращать провода или выполнять обработку предварительной подключения кабеля. Гладкий провод будет прекращен напрямую. Используйте обжимные плоскогубцы, которые имеют функцию резания, чтобы обжимать и вырезать провода. Поскольку этот вид заглушки RJ45 открыт, медный проводник, подвергнутый воздуху, очень легко окислять, поэтому проволочный кабель может иметьПокрытие трещины, короткий замыкание, потеря пакета и т. Д. И более того, эта проходная плавка RJ45 может быть сжата только путем обжига плоскогубцев как с обжимом, так и с функцией проводной резки. Операторы должны приобрести дополнительный набор инструментов. Это увеличит стоимость строительства. Следовательно, не рекомендуется использовать проходные пробки RJ45 в больших масштабах.

ПропускRJ45 Connectors

2 Структурныйкомпозиция разъемов RJ45

АRJ45 Connectorсостоит из двух частей. Один из них - это прозрачная пластиковая оболочка, а другая - металлическая вставка (часто называемая «золотой рубкой»). Материальные требованияRJ45 ConnectorS основаны на этих двух структурах.

2.1 ПК пластиковая оболочка

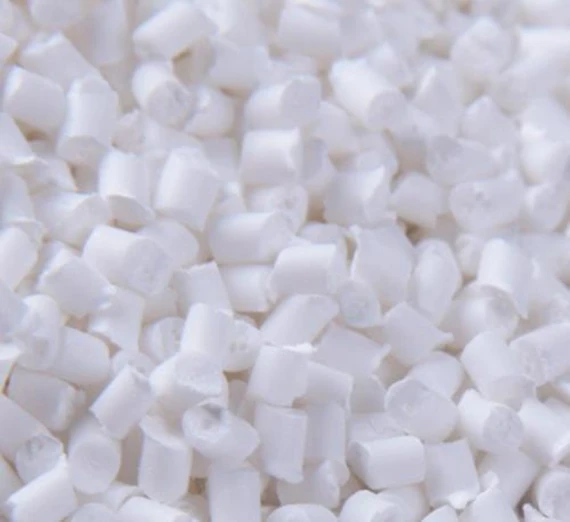

Пластиковый корпусRJ45 Connectorизготовлен из ПК -пластика, научное название ПК - поликарбонат. Это линейный карбонат полиэстера. Он прозрачный и бесцветный, термостойкий и обладает хорошей ударной стойкостью. При комнатной температуре его механические характеристики превосходны. И без необходимости добавлять какую -либо замедление пламени, его огнестойкий уровень достиг уровня 94V -2, определенного UL.

ПК Пластик

ПК Пластик не все бесцветные и прозрачные, но также имеет светло -синий прозрачный цвет. На рисунке показан пластик Bayer's PC. Потому что Байер использует уникальную формулировку. Следовательно, появление пластика Bayer PC не совпадает с другими производителями. Хотя внешний вид отличается, производительность пластика Bayer PC не слишком отличается от производительности Common PC Plastic. Поэтому светло -голубойRJ45 ConnectorS, которые вы видите на рынке, также можно использовать как обычно.

В настоящее время основными производителями зарубежного ПК являются Bayer Group of Germany, Teijin of Japan и LG в Корее. Основными отечественными являются Sinopec, Petrochina и так далее. Иностранный ПК Пластик будет немного лучше, чем отечественные по качеству.

2.2. Как судить о качествеRJ45 Connectors

В ежедневной конструкции проектов низкого напряжения мы часто будем использовать модульную пробку. Модульная вилка хорошего качества очень важна для нашей конструкции и последующего обслуживания. Первоначально мы можем судить о качествеRJ45 Connectorпо оболочке.

Прежде всего, после того, как мы откроем коробкуRJ45 ConnectorS, мы можем встряхнуть весь пакет несколько раз. Если звук встряхивания очень четкий, он показывает, что оболочка этого разъема сделана из ПК -пластика, чистота и плотность которого относительно высока. Потому что полимерный материал высокой чистоты и плотности относительно лучшеАкустическая проводимостьПолем Поэтому звук четкий и чистый.

Во -вторых, мы можем забратьRJ45 Connectorнаблюдать за его внешностью. Пластиковая оболочка высококачественного разъема является чистой прозрачной или светло-голубой прозрачной. Вы не можете найти примеси, черные пятна, белые пятна и тому подобное. Это ключевой момент для оценки качества. В то время как некачественная оболочка разъема более мутная. На первом взгляде вы можете увидеть разницу в текстуре.

Еще один способ судить качество - согнуть шрапнель. Хорошо известно, что для некоторых из разъемов низкого качества на рынке мы не осмеливаемся касаться его шрапнели во время установки. После прикосновения, это сломано. Хорошее качествоRJ45 ConnectorS не такие. Для хорошего качестваRJ45 Connector, мы можем прямо сложить шрапнель на 180 градусов, а затем сложить его обратно. Медленное складывание более 15 раз не вызовет разрыв.

2.3 металлическая вставка.

В дополнение к пластиковой оболочке каждыйRJ45 Connectorимеет металлическую вставку. Эта металлическая вставка обычно называется расписками, а также называется «золотые разгоны». Эта вставка обычно сделана из бронзовой или фосфорной бронзы. Бронзовая или фосфора используется потому, что эти два материала имеют хорошие механические свойства и высокую твердость, и оба они устойчивы к износу, им легко протестировать пластиковую куртку основных проводов кабеля Ethernet и контактного медного проводника кабеля, чтобы достичь цели связи.

Вставка разъема Ethernet

НекоторыйRJ45 ConnectorБренды на рынке рекламируют, что их металлический материал-это чистая медная или не содержащая кислорода медь. Это неправильное управление. Потому что, как мы упоминали выше,RJ45 ConnectorINSERT используется, чтобы проткнуть выездные куртки основных проводов внутри кабеля локальной сети. Чистая медь и медная медь, не содержащая кислорода, мягкие и не могут проткнуть куртки основных проводов. Следовательно,RJ45 ConnectorВставка бронза или бронза фосфора, а не медная медь без кислорода и чистая медь.

Поскольку сплав меди и меди очень легко ржаветь. ЕслиRJ45 ConnectorВставки не покрыты, вставки станут зелеными или черными, что является феноменом ржавчины разъема Ethernet. Как только контакт разъема Ethernet будет ржавым, это приведет к ошибке и автономному явлению.

Поэтому мы должны провести лечение антиоксидирования наRJ45 Connectorвставлять. Это то, что мы часто называли процессом покрытия никеля. Никель - это активный металл, который может быть легко окислен. Однако после окисления его поверхности он генерирует плотную оксидную пленку, которая предотвращает дальнейшее окисление внутреннего материала. Поэтому, после покрытия никеля, вставка не будет ржаветь. Из наблюдения за стороной вставки мы можем знать, закончен ли процесс покрытия никеля или нет. Если это никелированное, сторона серебристо белая. В противном случае сторона желтая.

Кроме того, мы видим, что внешняя конечная поверхность вставки разъема Ethernet - золотисто -желтый. Это результат покрытия золота. Золотое покрытие на поверхности разъема Ethernet состоит в том, чтобы сделать разъемы более носимыми и снижать сопротивление точек контакта. Это очень важно, когда дело доходит до источника питания POE.

Поэтому вы можете судить о качествеRJ45 Connectorкоторый вы используете каждый день в соответствии с вышеупомянутыми характеристиками.

3, как завершить разъемы RJ45 на кабель Ethernet

3.1, структура сетевого кабеля

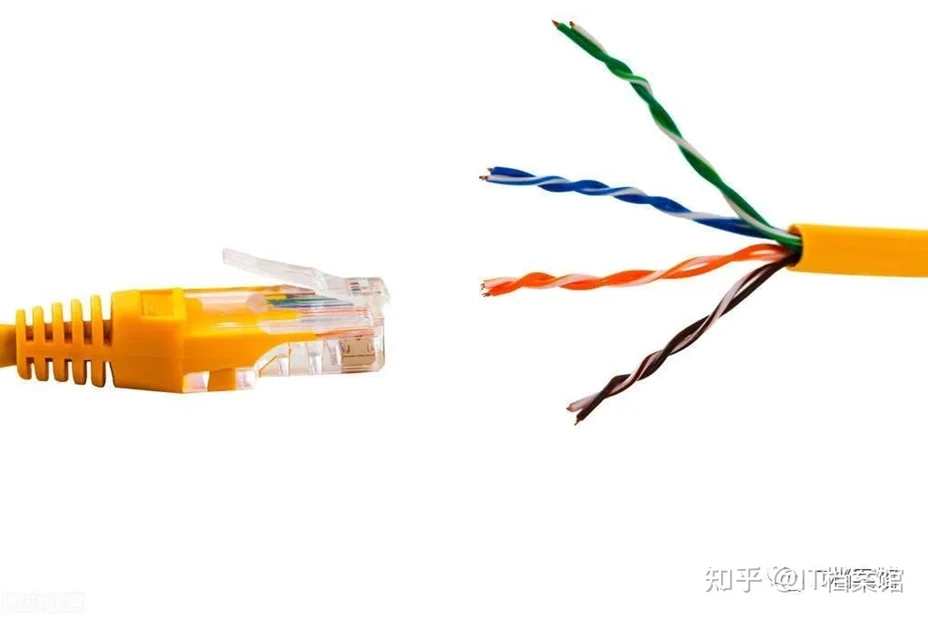

Сетевой кабель также называется витой парой, причина, по которой он называется Twisted Pair, заключается в том, что он состоит из восьми медных проводов, каждый из которых представляет собой свой цвет, где каждые две медные провода скручены вместе, поэтому существует четыре закрученные пары медных проводов.

Цвета, соответственно, оранжево -белый, оранжевый, зеленый белый, зеленый, синий белый, синий, коричневый белый, коричневый, где оранжевый белый и апельсиновый сплетен, зеленый белый и зеленый переплета, и т. Д., Образуясь четыре пары скрученных пар.

Структура кабеля Ethernet

3.2, последовательность проводки сетевого кабеля

Восемь медных проводов внутри сетевого кабеля должны быть размещены в порядке, если порядок проводов неверен, сетевой кабель не может быть использован в сетевом соединении. Таким образом, в прекращении разъема RJ45, знание его последовательности проводки имеет важное значение.

Последовательность проводки 568a и 568b

Существует два типа соединений сетевого кабеля, один представляет собой прямой проводной кабель (T568B), а другой-проводной кабель кроссовера (T568A).

Прямой проводной кабель: обычно используется для подключения различных устройств, таких как компьютеры, подключающиеся к маршрутизатору, и маршрутизатор, подключающийся к переключателю, это наиболее распространенный способ соединения Ethernet, оба конца сетевого кабеля должны использовать одну и ту же последовательность проводки.

Проводной кабель кроссовера: он также называется кабелем реверса. Это метод подключения, используемый для подключения одного типа устройства, например, два компьютера, непосредственно подключающихся друг к другу. Если вы используете прямой кабель, чтобы подключить два компьютера непосредственно, не проходя через маршрутизатор или переключатель, эти два компьютера не могут общаться.

В Китае обычно существует два типа проводных кабельных последовательностей: T568A и T568B.

Стандартная последовательность проводки T568A: 1- зеленый белый, 2- зеленый, 3- оранжевый белый, {4}} синий, 5- синий белый, 6- оранжевый, {7}} коричневый белый, {8}}} коричневый.

Стандартная последовательность проводки T568B: 1- Orange White, 2- Orange, 3- зеленый белый, {4}} синий, 5- синий белый, 6- green, 7- коричневый белый, {8}}} Brown.

Прямой проводной кабель: оба конца терминала соответствуют стандартной последовательности проводки T568B, оба две концы являются одной и той же последовательности проволоки и однозначно-одному соответствию.

Проводной кабель кроссовера: один конец соответствует стандарту T568A, а один конец соответствует стандарту T568B.

Интересно, обнаружили ли вы, разница между T568A и T568B состоит в том, что 1 и 3 переключаются, а 2 и 6 переключались последовательность проводов. Другими словами, проводной кабель кроссовера имеет только четыре разных последовательности проводов из прямого проводного кабеля. Они противоположны друг другу.

Это связано с тем, что, хотя существует четыре скрученных пары и восемь медных проводов, на самом деле только четыре из них используются в сети, а именно 1, 2 и 3, 6 разведений в разъеме Ethernet, они играют роль получения и отправки сигналов.

Поскольку проводной кабель кроссовера используется для подключения устройств того же типа, один конец отправляющего сигнала должен быть подключен к другому концу принимающего сигнала, поэтому последовательность проводки двух концов обратится.

3.3, требуемые инструменты.

После того, как вы поймете структуру последовательности кабеля Ethernet и проводки, вам также необходимо иметь очень важный инструмент, этот инструмент называется обжимами.

Этот инструмент очень важен, если у вас нет этого инструмента, невозможно завершить разъем RJ45 на кабель Ethernet, не пытайтесь использовать такие инструменты, как отвертки для обжига разъема RJ45, любые другие инструменты подвержены повреждению разъемов Ethernet.

Этот инструмент не дорогой, стоит всего дюжину долларов, этот инструмент вместе с отвертками, ножницы являются необходимыми инструментами для домашней жизни, если вы человек, который любит DIY, рекомендуется получить один плоть!

Влияйте на пробку Ethernet с помощью скопления

3.4, этапы завершения

Следующей является наиболее важной частью, после обучения теории, пришло время практиковать, есть 7 шагов следующим образом.

3.4.1, основываясь на необходимости подтвердить, является ли кабель Ethernet, который вы собираетесь сделать, является прямым проводным кабелем или проводным кабелем, общим домашним использованием представляет собой прямой проводной кабель.

3.4.2, Очистите внешнюю куртку кабеля Ethernet до 3 см от концевых концов с помощью плоскогубца, не помните, чтобы не лишить куртку внутренних восьми медных проводов. Разделите 4 скрученные пары и расположите их в правильной последовательности.

3.4.3, поместите установленные ядра в положении резака, вырежьте провода выровненным образом и держите оставшиеся провода длиной 1,5 см.

3.4.4, затем вставьте восемь небольших медных проводов в слот разъема Ethernet и подтолкните все основные провода до конца.

3.4.5, поместите разъем RJ45 в отверстие для обжима Plier и нажмите его с помощью скопления, скользящие плоскогубцы могут прорвать внешнюю куртку 8 -медных проводов, чтобы проводник проводов мог коснуться разъем Ethernet, и вы можете вытащить заглушку, пока не услышат хрустящий шум.

3.4.6, до сих пор один конец кабеля был прекращен на разъем RJ45. Используя тот же метод, вы можете завершить другой конец кабеля.

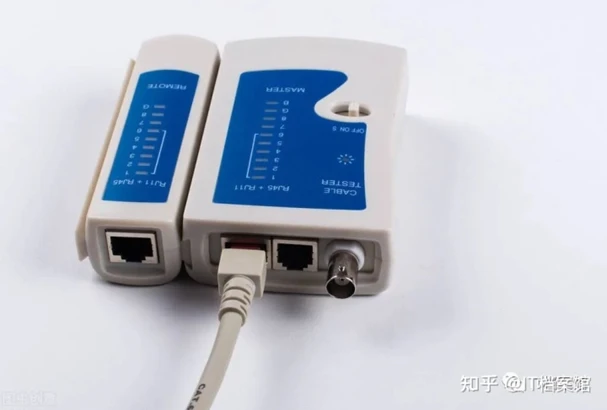

3.4.7, после обоих концов кабеля прекращаются, шнур для пластыря следует испытать с помощью тестирования Fluke. Если все огни включены в очередь, это означает, что завершение кабеля является успешным, если поблизости нет тестера кабеля, вы можете подключить сетевой кабель непосредственно к порту RJ45 компьютера, чтобы проверить, может ли компьютер получить доступ к Интернету, обычно доступ к Интернету означает, что завершение кабеля является успешным.

кабельный тестер
