Стандарты сетевого кабеля: TIA, EIA, ISO11801, EN50173

В сегодняшней статье мы обсудим некоторый внутренний и международный сетевой кабель стандарты и спецификации, связанные ссетевые кабели.

Мы сосредоточимся на следующих стандартах сетевого кабеля: TIA, EIA, ISO11801, EN50173

1. Какие стандарты применяются к сетевым кабелям?



Такие организации, как Международная электротехническая комиссия (МЭК) и Ассоциация телекоммуникационной индустрии (TIA), установили стандарты для кабели для сети, такие как серия TIA/EIA -568. Эти стандарты устанавливают максимальное расстояние передачи 100 метров дляИзвращенные парные кабели(Например, Cat5e, Cat6, Cat6a) для обеспечения выполнения показателей производительности, таких как скорость передачи данных и частота ошибок.

В Китае национальныйсетевой кабельСтандарт для GB/T 11818-2002. Согласно этому стандарту, сетевые кабели в основном разделены на пять категорий. Различные типы сетевых кабелей имеют разные скорости передачи и диапазоны частот, что делает их подходящими для различных сценариев передачи и требований. Стандарт указывает структуру, форму, технические требования, методы испытаний, упаковку и маркировку сетевых кабелей. Согласно этому стандарту,сетевые кабели в основном делятся на пять категорий: cat5,Кат5е, Кошка6, Кат6а, иКошка7Полем Различные типы сетевых кабелей имеют разные скорости передачи и диапазоны частот, отвечающие потребностям различных сценариев.



Стандарт ISO/IEC 11801, «Информационные технологии - общие кабели для помещений для клиентов», поддерживается комитетом ISO/IEC JTC1 SC25. Этот стандарт описывает, как разработать общийструктурированная кабельСистема для нескольких сетевых приложений, которые также можно использовать для систем управления, промышленной автоматизации, HDBase-T и других приложений. Уровни производительности и расстояния передачиИзвращенная параиОптическое волокноКабель четко определена в этом стандарте.



EN 50173 (или Celenecen 50173, «Информационные технологии - общие системы кабелей») - это европейский стандарт, аналогичный ISO 11801, но более строгим. Например, кабели витой пар обычно используютНизкий-нулевой, нулевой газогенматериалы



2. Стандарт IEC/TIA 568 для сетевых кабелей

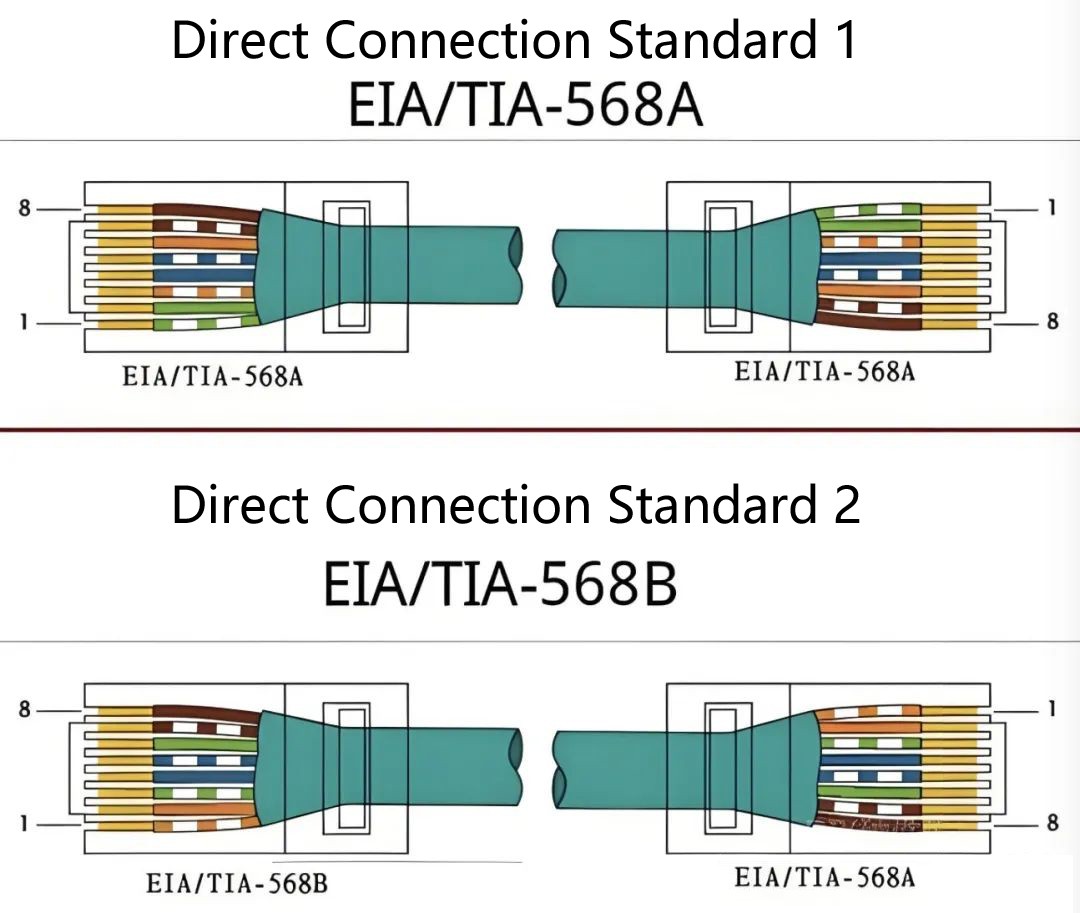

Стандарт TIA 568 (также известный как ANSI/TIA 568, «Информационные технологии - помещения для клиентов») - это стандарт североамериканского, разработанный TIA, определяющим стандарты кабели телекоммуникаций для коммерческих зданий. Стандарт определяет несколько категорий кабели витой пар и их частот, включая Cat5e (100 МГц), Cat6 (250 МГц), Cat6a (500 МГц) и Cat8 (2000 МГц). Как правило, сопротивление сетевой связи в соответствии с этим стандартом составляет 150 Ом. Большинство техников знают этот стандарт из -за последовательностей проводки 568A и 568B.

Тем не менее, стандартные покрытия IEC/TIA 568 гораздо больше, включая:

- состав структурированных систем кабелей

- Дизайн элементов различных подсистем в структурированных системах кабелей

- Выбор продукта для различных подсистем в структурированных системах кабелей

- Уровни производительности сбалансированных систем витой пар

- Уровни производительности систем оптического волокна

- Разработка структурированных систем кабелей для коммерческих зданий



The ANSI/TIA/EIA{{0}}.B standard was replaced by ANSI/TIA-568.C in 2009. ANSI/TIA-568.C is divided into four parts: - ANSI/TIA-568.C.0: Generic cabling standard for customer premises - ANSI/TIA -568. C.1: Стандарт кабели телекоммуникаций для коммерческих зданий - ANSI/TIA -568. C.2: Сбалансированная витухаОптическое волокноКабель и подключение аппаратного стандарта [1]



3. ISO 11801 и EN 50173 Стандарты для сетевых кабелей



ISO 11801 - это глобально признанный общий стандарт для структурированных кабелей, широко применимых к коммерческим зданиям, промышленным кабельным, домашним кабели,Центр обработки данныхКабель и строительные услуги кабель. Подобно стандарту TIA 568, сбалансированные витурующие парные кабели в соответствии с этим стандартным использованием термопластичных изоляционных материалов; Тем не менее, сопротивление сетевой связи в соответствии с этим стандартом составляет 100 Ом.

В таблице ниже показана соответствие между оценками канала и витой пары/RJ45 Connectorоценки.



Стандартная серия EN 50173 включает в себя пять частей (en 50173-1 для en 50173-5), охватывающих ИТ -приложения в нейтральных комнатах связи. - en 50173-1: общие требования - en 50173-2: Office Buildings - en 50173-3: промышленные здания - en 50173-4: жилые единицы - en 50173-5: Центры данных



4. Различия между несколькими стандартами для сетевых кабелей



TIA 568 является самым старым стандартом кабелей, ISO 11801 является наиболее широко используемым, а EN 50173 является самым строгим из трех. Хотя прикладные среды этих трех стандартов (таких как сети кампусов, коммерческие здания и т. Д.) В основном одинаковы, они различаются по категориям, сопротивлению, уровням, материалам и другим аспектам.
