Типы кабелей MTP: полное руководство для сетей с высокой-плотностью
Jun 15, 2026
Оставить сообщение
ТЛ;ДР:Кабели MTP (Multi-Fiber Termination Push-on) соединяют от 8 до 144 волокон в одном разъеме, что делает их основой сетей центров обработки данных 40G, 100G, 400G и 800G. Существует четыре основных типа кабелей MTP: перемычка, магистральный кабель, жгут и переходник. Выбор правильного типа, класса волокна (одномодовое OM3, OM4, OM5 или OS2) и метода полярности (тип A, B или C) определяет, будет ли работать ваше соединение или нет. В этом руководстве рассматриваются все решения, необходимые для уверенного определения следующего развертывания.
Естьчетыре основных типа кабеля MTPиспользуется в оптоволоконных сетях-высокой плотности:Соединительные кабели MTP(одинарная-оболочка, оба конца заканчиваются разъемами MTP, 8–144 волокна, для коротких патч-соединений внутри или между стойками),Магистральные кабели MTP(двойная-оболочка, большое количество-волокон-магистралей из 48–144 волокон между распределительными областями),Кабели жгута проводов/разрывные кабели MTP(один конец MTP подключается к нескольким дуплексным разъемам LC или SC, соединяя параллельные-оптические порты с дуплексным оборудованием) иКабели-переходники MTP(переходы между архитектурами Base-8, Base-12 и Base-16 без замены всей магистральной системы). Все четыре типа поддерживают параллельную оптическую передачу на скоростях 40G, 100G, 400G, 800G и новых скоростях 1,6T, соответствующих стандартам IEC 61754-7 и TIA-604-5 (FOCIS 5). Выбор правильного типа кабеля MTP требует сопоставления трех дополнительных переменных: класс волокна (OM3 до 100 м/40G, OM4 до 150 м/100G, OM5 для SWDM 400G/800G или одномодовый OS2 для средней и большой дальности), полировка торцевой поверхности (UPC для многомодовых; APC для одномодовых) и метод полярности (тип A, B или C — тип B является стандартным). практически для всех новых сборок с параллельной оптикой 40G–800G). В этом руководстве полностью описывается каждый тип кабеля MTP: физические характеристики, совместимость класса оптоволокна, конфигурации контактов разъема, методы полярности, этапы развертывания и процедуры обслуживания.

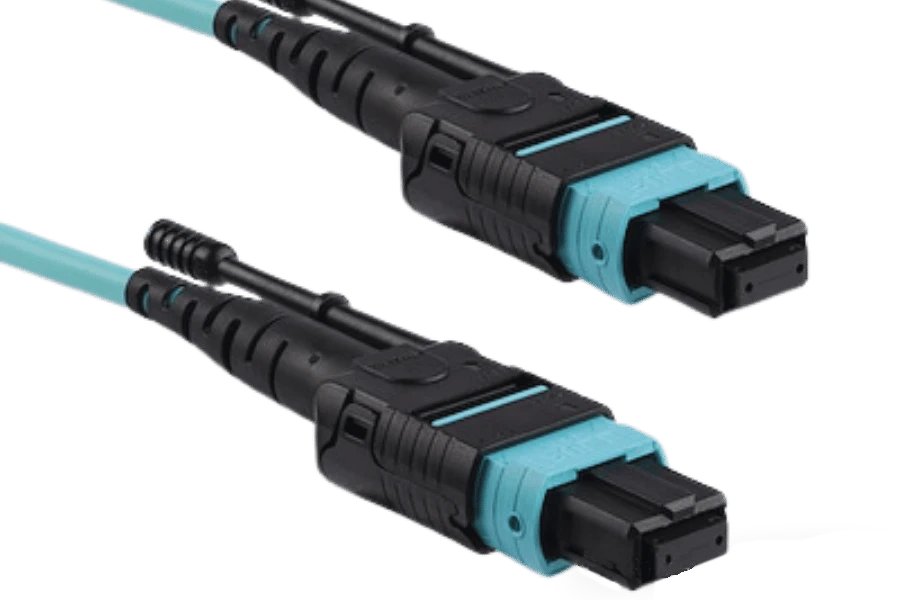

Что такое кабель MTP?
АнМТР-кабельпредставляет собой оптический узел высокой-плотности, с-предварительно-заводской заделкой, оснащенный разъемом Conec MTP (США), предназначенным для размещения нескольких волокон (обычно 8, 12, 16, 24 или до 144 жил) в одном прецизионном-отлитом наконечнике MT. Эти кабели соответствуют международным стандартам.МЭК 61754-7иТИА-604-5 (ФОКИС 5), гарантируя бесшовную механическую и оптическую совместимость. Разработанные как стандартный интерфейс для параллельной оптики, они поддерживают высокоскоростные-сети от 40G и 100G (через QSFP+ и QSFP28) до 400G, 800G и 1,6T (с использованием форм-факторов QSFP-DD и OSFP). Объединив десятки волокон в одно физическое соединение, этиТипы кабелей MTPсократить потребление пространства в стойке до 75 % по сравнению с устаревшими дуплексными патч-кордами LC.
| Спецификация | Ценить |
|---|---|
| Количество волокон на разъем | 8, 12, 16, 24, 32, до 144 |
| Тип наконечника | MT (механически передаваемый) |
| Стандарты соответствия | МЭК 61754-7, TIA-604-5 (ФОКИС 5) |
| Циклы соединения разъемов (номинальные) | >1,000 |
| Типичные вносимые потери (MTP Elite) | 0,15–0,35 дБ |
| Типичные вносимые потери (стандартный MPO) | 0,35–0,75 дБ |
| Поддерживаемые скорости | 40G, 100G, 400G, 800G, 1.6T |
| Материал направляющего штифта | Нержавеющая сталь |
| Методы полярности | Тип A (прямой-сквозной), Тип B (перекрестный), Тип C (пара-перевернутая) |
нажмите-на запирающий механизм- определяющая физическая особенность разъемов MTP - обеспечивает соединение одним-действием, без инструментов-с номинальным сроком службы, превышающим1000 вставокдо ухудшения производительности. Вилка разъема (с двумя направляющими штырями из -стали) соединяется с розеткой (без штырей), при этом плавающий наконечник MT обеспечивает физический контакт волокна с допуском на боковое выравнивание ±1 мкм. Кабели MTP используются в трех основных средах:гипермасштабные и корпоративные центры обработки данных(магистральная и горизонтальная кабельная система),центральные офисы связи(высокая-плотность исправлений и распространения), а такжевысокопроизводительные-вычисления/кластеры искусственного интеллекта(малая-задержка, высокая-пропускная способность графического процессора-для-переключения межсоединений на 400G и 800G).
Один разъем MTP может заменить до 24 отдельных оптоволоконных соединений. Сравните это со стандартным дуплексным патч-кордом LC, который рассчитан только на два кабеля. Это преимущество плотности является трансформационным в масштабе. Когда вы управляете сотнями портов в десятках стоек, разница между управлением отдельными волокнами и управлением сборками MTP определяет, сколько времени займет установка и насколько четко она будет работать.
Более широкое представление о том, как MTP вписывается в экосистему оптоволоконных кабелей, см. в нашем руководстве потипы оптоволоконных патч-кордов.
MTP против MPO: в чем реальная разница?
Хотя оба имеют одинаковый физический форм-фактор,МТП(Multi-Fiber Termination Push-on) — зарегистрированная торговая марка US Conec, представляющая премиальную-разработанную высокопроизводительную-версию универсальногоМПО(Мульти-оптоволоконный-разъем. Механически конструкция MTP имеет четыре важных улучшения по сравнению со стандартным MPO:
-
Плавающий наконечник:Позволяет сопрягаемым наконечникам оставаться в физическом контакте под нагрузкой, сохраняя выравнивание сигнала во время прокладки кабеля.
-
Эллиптические направляющие штифты:Штыри из нержавеющей стали с жесткими допусками предотвращают износ установочных отверстий, обеспечивая единообразное расположение-между-волокнами.
-
Съемный корпус:Позволяет быстро-перенастроить пол разъема (штекер на гнездо) и полярность (тип A или тип B).
-
Механизм скользящего замка:Обеспечивает надежную механическую фиксацию даже при сильной структурной вибрации.
Эти допуски уменьшают типичные вносимые потери дляРазъемы MTP Elite до 0,15 дБ – 0,35 дБ, по сравнению с0,35 дБ – 0,75 дБ для стандартных разъемов MPO, что делает MTP решающим фактором при ограниченном бюджете оптических каналов на путях 400G и 800G.
MTP и MPO механически совместимы - оба подключаются к одним и тем же адаптерам и кассетам -, но MTP — это усовершенствованная-версия стандарта MPO премиум-класса, имеющая торговую марку, разработанная компанией US Conec, с четырьмя структурными усовершенствованиями, которые непосредственно улучшают оптические и механические характеристики:
|
Особенность
|
Стандартный МПО
|
MTP (Конек США)
|
|---|---|---|
|
Конструкция наконечника
|
Фиксированный наконечник
|
Плавающий наконечник (контакт ±1 мкм под нагрузкой)
|
|
Направляющие штифты
|
Стандартная цилиндрическая сталь
|
Эллиптическая нержавеющая сталь (снижение износа, более точное выравнивание)
|
|
Механизм замка
|
Базовая защелка
|
Сдвижной фиксатор (устойчив к потере контакта,-вызванной вибрацией)
|
|
Жилье
|
Зафиксированный
|
Съемный (полярность/пол можно изменить-на месте, без замены кабеля)
|
|
Типичные вносимые потери
|
0,35–0,75 дБ
|
0,15–0,35 дБ (МТР Элит)
|
|
Требуется обновление инфраструктуры
|
-
|
Нет - вставки-совместимо со всем оборудованием MPO.
|
Плавающий наконечник является единственным наиболее эффективным усовершенствованием: при натяжении кабеля или повторяющихся циклах вставки фиксированный наконечник MPO может терять физический контакт с волокном, вызывая периодические потери. Подпружиненный поплавок MTP- компенсирует угловое и боковое смещение, постоянно удерживая торцы волокна в контакте.
Объяснение 4 основных типов кабелей MTP
ЧетыреТипы кабелей MTPразличаются конфигурацией разъемов, диапазоном количества волокон, конструкцией оболочки и применением сетевого уровня. Используйте сводную таблицу ниже, чтобы определить правильный тип, прежде чем читать полную техническую информацию о каждом из них:
|
Тип кабеля MTP
|
Разъемы
|
Количество волокон
|
Куртка
|
Основная сетевая роль
|
|---|---|---|---|---|
|
Джемпер
|
МТР ↔ МТР (оба конца)
|
8, 12, 16, 24, до 144
|
Одинарная-оболочка
|
Патч-панель для трансивера; внутри-ссылки на кабинет
|
|
Ствол
|
МТР ↔ МТР (оба конца)
|
12, 24, 48, 72, 96, 144
|
Двойная-оболочка
|
Магистральные сети: MDA-HDA, кросс--соединения.
|
|
Жгут/Прорыв
|
MTP на одном конце → дуплекс LC/SC на другом
|
8, 12, 24
|
Разветвленные дополнительные кабели-
|
Параллельный порт для дуплексного устройства; 100Г СР4 → 4×25Г
|
|
Конверсия
|
MTP на обоих концах (разное количество волокон)
|
24→3×8; 2×12→3×8
|
Fanout или одиночный
|
Миграция с Base-12 на Base-8; повторное использование устаревшего багажника
|

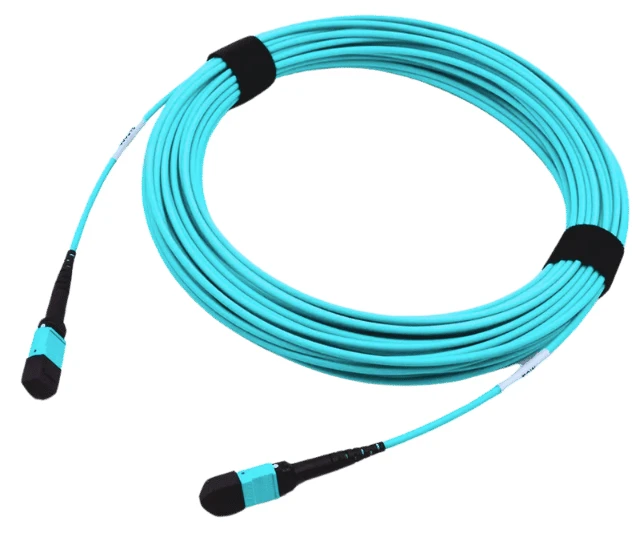

Соединительные кабели MTPзавершите разъемами MTP на обоих концах. Используйте их для подключения порта оптоволоконной патч-панели к приемопередатчику коммутатора или для прямого подключения двух оптических модулей. Они бывают как «папа» (с направляющими штифтами), так и «мама» (без направляющих штифтов). Перемычки с гнездом-на-гнездо с переходником между ними являются наиболее распространенными в-шкафах.
Соединительные кабели MTP совместимы сКСФП+ (40G), КСФП28 (100Г), QSFP-DD (400G/800G), иОСФП (400Г/800Г)трансиверы. При прямом соединении трансивера-с-трансивером всегда проверяйте, требует ли порт трансиверамужской(с направляющими штифтами) илиженский(без направляющих штифтов) разъем - большинство активных портов приемопередатчика — штекерные, поэтому требуется гнездовой конец кабеля.
Чтобы помочь вам определить, какой изТипы кабелей MTPЧтобы выбрать, вот техническая сравнительная таблица, показывающая их архитектуру, типичное количество волокон и цели развертывания:
|
Тип кабеля MTP
|
Количество волокон
|
Конфигурация пола разъема
|
Общий вариант использования/сетевая цель
|
|---|---|---|---|
|
Соединительные кабели MTP
|
8, 12, 16, 24, до 144
|
Женский-–-мама (стандартный); Женский-на-мужской
|
Подключение трансиверов (например, QSFP28/QSFP-DD) напрямую или патч-панели для переключения портов.
|
|
Магистральные кабели MTP
|
12, 24, 48, 72, 96, 144
|
Вилка-к-папа (стандартно со штырьками)
|
Первичная структурированная магистральная кабельная система между распределительными областями MDA и HDA.
|
|
Разрыв MTP/Жгут проводов
|
8, 12, 16, 24
|
MTP (папа или гнездо) на одном конце к дуплексу LC/SC
|
Разделение параллельных портов 100G/400G (например, SR4) на 4 дискретных дуплексных потока 10G/25G или 8x 50G.
|
|
Кабели-переходники MTP
|
от 24 (Base-12) до 3x8 (Base-8); от 2x12 до 3x8
|
Женский-на-женский; Женский-на-мужской
|
Модернизация устаревших магистральных кабелей Base-12 для поддержки новых трансиверов Base-8 или Base-16 без потерь волокна.
|

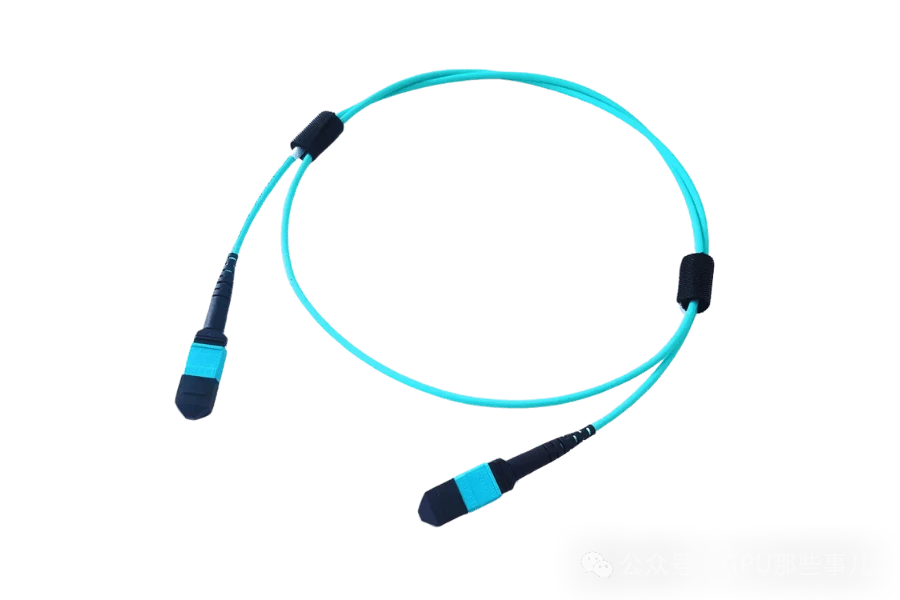

Магистральные кабели MTPявляются основой кабельной системы центра обработки данных. Они содержат большое количество волокон (обычно 48, 72, 96 или 144 волокна) внутри конструкции с двойной-оболочкой, которая обеспечивает большую прочность на растяжение и сжатие, чем сборки с одинарной-оболочкой. Такая долговечность делает их правильным выбором для длительных перевозок между аппаратными, основными распределительными площадями (MDA) и горизонтальными распределительными площадями (HDA). Магистральные кабели не подключаются напрямую к оптическим модулям. Они заканчиваются на патч-панелях или кассетных модулях, которые затем распределяют отдельные волокна по активному оборудованию.
Кабели жгута проводов MTP (разрывные)— это слой трансляции волокна на краю стойки. На одном конце имеется разъем MTP с 8, 12 или 24 волокнами. Другой конец разветвляется на несколько отдельных дуплексных разъемов LC или SC. Такая конструкция позволяет подключать порт MTP высокой-плотности коммутатора к нескольким серверам или устройствам, использующим стандартные дуплексные интерфейсы. Например, один 12-волоконный разъем MTP разветвляется на шесть дуплексных соединений LC, каждое из которых передает трафик 10G. Это простой и организованный способ разделить параллельный оптический порт 100G на шесть дискретных потоков 10G.

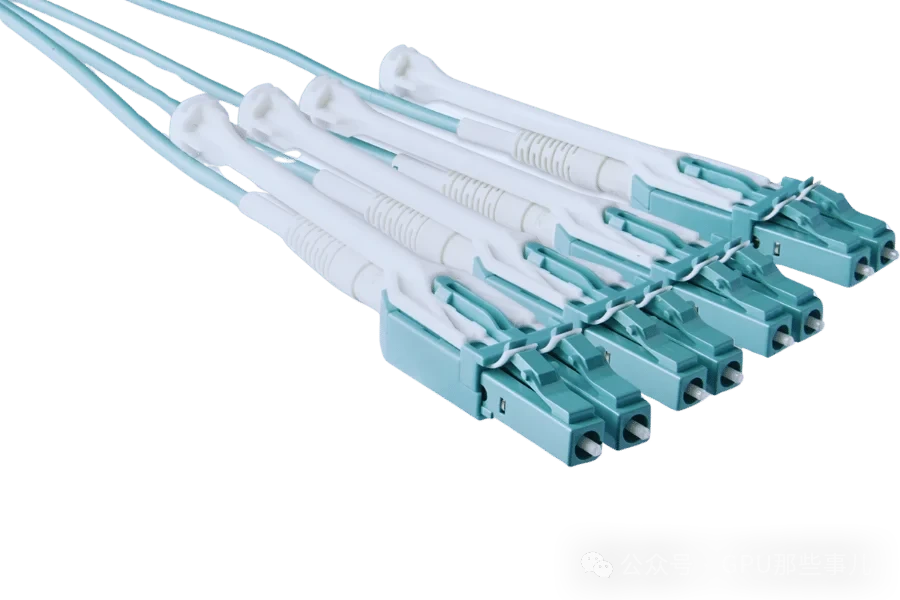

Кабели-переходники MTPиспользуйте общую структуру разветвлений жгутов кабелей, но сосредоточьтесь на переходе между количеством волокон или типами разъемов. Конверсионный кабель может использовать магистраль Base-12 MTP и сопоставлять ее с инфраструктурой Base-8. Это особенно полезно при обновлении устаревшей сети без замены всей магистральной системы. Преобразовательные кабели исключаютодна сопряженная пара разъемовпо сравнению с модулями преобразования на основе кассет-, что снижает вносимые потери примерно0,15–0,35 дБ на каждый исключенный интерфейс- существенная экономия при ограниченном бюджете линии связи при 400G и выше, где общие допустимые потери в оптическом тракте могут составлять всего 3,5 дБ (например, 400G-DR4).
Чтобы ознакомиться с полным ассортиментом сборок с предварительной-зажимной частью в каждой конфигурации, посетите нашПатч-корды МПОстраница продукта.
Стандарты кабелей MTP: OM3, OM4, OM5 и однорежимные- варианты.
Выбор правильного сорта волокна для вашегоТипы кабелей MTPне-не подлежит обсуждению: несовпадающие типы оптоволокна и трансивера приводят к сбою канала. Четыре доступных класса различаются шириной полосы пропускания, дальностью действия, диапазоном длин волн и цветом оболочки. Используйте таблицу ниже, чтобы сопоставить стандарт вашего трансивера с правильным волокном:
|
Класс волокна
|
Диаметр ядра
|
Модальная пропускная способность
|
Максимальный радиус действия при 10G
|
Максимальный радиус действия при 100G
|
Максимальный радиус действия при 400G
|
Цвет куртки
|
Типичный случай использования
|
|---|---|---|---|---|---|---|---|
|
ОМ3
|
50 µm
|
2000 МГц·км
|
300 m
|
100 m
|
Не поддерживается
|
Аква
|
Устаревшие модели с ограниченным- охватом; распределение бюджета
|
|
ОМ4
|
50 µm
|
4700 МГц·км
|
550 m
|
150 m
|
100 м (СР4)
|
Пурпурный или Аква
|
Корпоративный и гипермасштабируемый стандарт
|
|
ОМ5
|
50 µm
|
5000 МГц·км
|
550 m
|
150 m
|
150 м (SWDM4)
|
Зеленый лайм
|
AI/HPC, SWDM 400G/800G, оптоволоконные-пути с ограничениями
|
|
ОС2
|
8–9 µm
|
Н/Д (одиночный-режим)
|
10 км+
|
10 км+
|
2 км (ДР4)
|
Желтый
|
Длинный-охват; когерентная оптика; Трансиверы DR4/DR8
|
OM3 Многомодовыйработает в модальной полосе пропускания 2000 МГц·км. Он поддерживает 10GbE до 300 метров и 40GbE до 100 метров. OM3 — это экономичный-эффективный выбор для небольших предприятий или существующих развертываний-с коротким радиусом действия, которым не требуется масштабирование за пределы 100G. Для новых сборок, нацеленных на 400G или выше в ближайшем будущем, стоит с самого начала перейти на OM4.
OM4 Многомодовыйявляется доминирующим стандартом в корпоративных и гипермасштабных центрах обработки данных.Он обеспечивает модальную полосу пропускания 4700 МГц·км, расширяя зону действия 10GbE до 550 метров и поддерживая соединения 40G и 100G на расстоянии до 150 метров.. Его куртка пурпурного или синего цвета повсеместно узнаваема в полевых условиях. OM4 обратно совместим с трансиверами OM3 и поддерживает чистый путь обновления со 100G до 200G без замены существующих кабелей. Если вы строите новую инфраструктуру центра обработки данных в 2025 году и у вас нет особых требований к масштабированию ИИ, OM4 почти наверняка станет правильным решением.
OM5 Многомодовыйдостигает модовой полосы пропускания 5000 МГц·км и является единственным многомодовым волокном, разработанным специально для приложений SWDM. SWDM мультиплексирует несколько длин волн (от 850 до 953 нм) в одну пару волокон, что означает, что вы можете передавать трафик 200G или 400G по меньшему количеству физических волокон.OM5 может сократить количество волокон до 75 % по сравнению с OM4 при той же совокупной пропускной способности.при использовании трансиверов SWDM. OM5 можно узнать по характерному лимонно-зеленому-оболочке. Для центров обработки данных с искусственным интеллектом, развертывающих коммутационные сети 400G или 800G с жесткими ограничениями на кабельные каналы, OM5 — перспективная-инвестиция в оптоволокно.
OS2 Одиночный-режимиспользует гораздо меньший диаметр сердцевины (от 8 до 9 микрометров против 50 микрометров для многомодовых), что обеспечивает очень низкое затухание на больших расстояниях.Для трансиверов 400G DR4 и 800G DR8 требуется одномодовое оптоволокно OS2,-соответствующее спецификациям ITU-T G.652.D.для стабильной производительности с низкими-потерями. Однорежимный-режим также является стандартом для городских сетей и междугородних-телекоммуникационных линий, где многомодовый режим просто недоступен.
Тип оболочки: в кабелях MTP с классом «пленум»- (CMP) используются материалы, выделяющие минимальное количество дыма и устойчивые к возгоранию. Они требуются согласно нормам NFPA для установки в помещениях-обработки воздуха. Куртки LSZH (Low Smoke Zero Halogen) предпочтительны для закрытых или подземных помещений, поскольку при горении они не выделяют токсичные газы. Выбирайте в зависимости от местных строительных норм и условий установки.
Ознакомьтесь с полным ассортиментом волокон и форм-факторов на нашем сайте.варианты оптоволоконных патч-кордов.
⚠️ Критическое правило совместимости:Никогда не смешивайтеСКП(плоский-полированный, многомодовый) иБТР(8-градусные -угловые-полированные, одномодовые-разъемы в одной ссылке. Угловые и плоские торцы не могут обеспечить надлежащий физический контакт, что приводит к значениям обратных потерь выше 14 дБ и делает связь не-функциональной. Разъемы APC всегдазеленая-клавиша; Разъемы UPC используютцвет морской волны, пурпурный или бежевыйкорпуса.
Что внутри оптоволоконного кабеля MTP? Объяснение ключевых компонентов
Понимание конструкции кабеля MTP поможет вам оценить качество, устранить неполадки и принять более обоснованные решения о закупках. Существует шесть основных компонентов, которые работают вместе, обеспечивая производительность кабелей MTP.
оптические волокнаявляются ядром,-переносящим сигнал. Они передают данные в виде импульсов света. В многомодовых волокнах используется сердцевина толщиной 50-микрометров, которая поддерживает несколько одновременных световых путей, что идеально подходит для приложений на коротких-расстояниях с высокой-полосой пропускания. В одномодовых волокнах- используется сердцевина толщиной от 8 до 9 микрометров, что позволяет использовать только один световой путь, что значительно снижает дисперсию сигнала для линий связи на большие расстояния.
Корпус разъемазащищает наконечник и обеспечивает механическую основу для сопряжения. Корпуса MTP изготовлены из армированных полимеров, устойчивых к теплу, влаге и физическому воздействию. Они рассчитаны на более чем 1000 циклов соединения без ухудшения производительности. Такая долговечность имеет решающее значение в средах оперативного исправления, где разъемы часто подключаются и отключаются.
механизм выравниванияИменно это делает разъемы MTP точными. Направляющие штифты и плавающий наконечник работают вместе, чтобы гарантировать, что каждое волокно точно приземлится на соответствующее волокно на дальнем конце. Смещение даже на несколько микрометров приводит к измеримым вносимым потерям. Плавающий наконечник в разъемах MTP компенсирует небольшие угловые или поперечные отклонения во время соединения, поэтому вносимые потери остаются постоянными для всех соединений, а не меняются от порта к порту.
Защитные рукававокруг каждого волокна защищают от загрязнения окружающей среды. Пыль и влага являются двумя основными причинами ухудшения качества разъемов в кабелях,-развертываемых в полевых условиях. Защитные рукава обеспечивают первый барьер между волокном и окружающей средой.
кабельная оболочкаобразует внешний слой. ПВХ является стандартом для обычных помещений. LSZH — правильный выбор для закрытых помещений,-больших помещений или помещений с большим количеством людей. НашПатч-корды МПОдоступны в обоих материалах оболочки, при этом LSZH используется по умолчанию для большинства приложений центров обработки данных.
Силовые членыпроходят вдоль внутренней части кабеля рядом с волокнами. Арамидная пряжа (кевлар) – наиболее распространенный материал, хотя стержни из стекловолокна также используются в изделиях с более-прочностью. Эти элементы поглощают растягивающую нагрузку во время протягивания и прокладки кабеля, защищая оптические волокна от сил растяжения, которые в противном случае необратимо ухудшили бы качество сигнала.
Преимущества кабеля MTP для современных сетей центров обработки данных
Переход на кабели MTP — это инфраструктурное решение, имеющее сложную отдачу. Преимущества проявляются сразу во время установки и продолжают приносить пользу на протяжении всего срока службы сети.
Эффективность использования пространстваявляется наиболее видимым преимуществом. Один 24-волоконный разъем MTP заменяет 24 отдельных участка волокна.Кабели MTP оснащены несколькими оптоволоконными соединениями в одном разъеме, что обеспечивает решение высокой-плотности, которое упрощает установку и улучшает воздушный поток в системах прокладки кабелей.. Улучшение воздушного потока означает снижение затрат на охлаждение и более стабильную производительность оборудования по всему ряду стоек.
Более быстрое развертываниевходит в стандартную комплектацию предварительно-завершенных сборок MTP. Никакого полевого синтеза не требуется. Кабель поставляется с заводскими-полированными разъемами, которые на 100% проверены на соответствие спецификациям. Вы прокладываете кабель, вставляете разъем, проверяете соединение и двигаетесь дальше. В крупных развертываниях разница между отдельными волокнами с -заделкой на месте и сборками MTP с предварительной заделкой-может означать экономию времени на установку в несколько дней.
Более высокая пропускная способностьвстроен в параллельную оптическую конструкцию. Кабели MTP поддерживают несколько одновременных оптических линий в одном разъеме, а это именно то, что нужно современным трансиверам 40G, 100G, 400G и 800G.Разъемы MTP/MPO необходимы для быстрого изменения сетевой архитектуры без нарушения существующей кабельной инфраструктуры.. Когда приходит время повысить скорость, вы меняете трансиверы, а не кабели.
Целостность сигналаименно здесь MTP отличается от всех устаревших альтернатив. Вносимые потери от 0,15 до 0,35 дБ на разъем означают, что данные поступают с минимальным ухудшением качества. Эта производительность напрямую приводит к увеличению радиуса действия, более высокой пропускной способности и меньшему количеству повторных передач. Для сетей, в которых работают финансовые приложения, рабочие нагрузки искусственного интеллекта или сервисы-реального времени, такой уровень согласованности нежелателен--.
Масштабируемостьприсуща модульная конструкция. Увеличение емкости инфраструктуры MTP означает добавление большего количества магистральных кабелей, большего количества кассетных модулей и большего количества трансиверов. Основная кабельная система не меняется. Это именно та гибкость, которая необходима растущим центрам обработки данных с искусственным интеллектом, где структура трафика быстро меняется, а количество портов непредсказуемо увеличивается.
Компания COBTEL производит кабели MTP и MPO на вертикально интегрированном производственном предприятии. Каждый кабель -полируется на заводе и проходит 100 % оптическое тестирование, прежде чем покинуть пол. Качество разъема на уровне наконечника определяет, будет ли соединение установлено с первой попытки. Наша полная линейкапродукты оптической связиохватывает патч-корды MPO, оптические трансиверы и оптоволоконные патч-корды, поэтому вы можете создать комплексное кабельное решение MTP от одного поставщика, который контролирует каждый этап производственного процесса.
Более широкий рынок кабелей для центров обработки данных отражает этот спрос.По прогнозам, он вырастет с 7,7 млрд долларов США в 2025 году до 18,1 млрд долларов США к 2035 году., при этом оптоволоконные кабели занимают 59,3% этого рынка. Кабели MTP находятся в центре этого роста.
Как выбрать правильный разъем MTP для вашей сети?
Выбор правильной конфигурации разъема для вашегоТип кабеля MTPтребует согласования трех переменных с вашим конкретным стандартом трансивера:
1. Количество волокон (МПО-8, МПО-12 или МПО-16):
-
МПО-8/База-8:Для 40G SR4 и 100G PSM4. Только 8 из 12 наконечников имеют активное волокно.
-
МПО-12/База-12:Для 40G SR4 (устаревшего), 100G SR4 и 100G PSM4. Наиболее широко распространенный стандарт магистральной сети.
-
МПО-16/База-16:Требуется для400Г СР8, 400Г ДР8, 800Г СР8, и800Г ДР8. Становится новой основой для кабельной системы кластеров AI.
2. Завершение-полировки лица (UPC или APC):
-
UPC (ультрафизический контакт):Плоская полировка 0 градусов. Требуется для всехмногомодовыйссылки (OM3, OM4, OM5). Корпус разъема окрашен в голубой или пурпурный цвет.
-
APC (угловой физический контакт):Полировка под углом 8 градусов. Требуется для всеходиночный-режим links (OS2). Connector housing is green. Reduces back-reflections by >60 дБ по сравнению с UPC.
-
⚠️ Никогда не соединяйте UPC с APC.- физическая и оптическая несовместимость приводит к необратимому повреждению разъема.
3. Метод полярности (тип A, B или C):
|
Тип полярности
|
Ориентация кабеля
|
Конфигурация контактов
|
Рекомендуется для
|
|---|---|---|---|
|
Тип А
|
Клавиша-Вверх → Клавиша-Вниз
|
Прямой-сквозной (контакт 1 → контакт 1)
|
Устаревший дуплексный прорыв; определенные пары кассет
|
|
Тип Б
|
Клавиша-Вверх → Клавиша-Вверх
|
Кроссовер (контакт 1 → контакт 12)
|
Стандарт для всех параллельных оптических каналов 40G/100G/400G/800G.
|
|
Тип С
|
Клавиша-Вверх → Клавиша-Вниз
|
Пара-перевернута (контакт 1 ↔ контакт 2)
|
Конкретные конфигурации дуплексного трансивера LC
|
⚠️ Критическое правило:Соблюдайте один метод полярности для каждого магистрального кабеля, кассетного модуля и перемычки в установке.перед заказом.Смешение типов полярности в одном оптическом пути приводит к выходу из строя всей линии связи. Тип B является правильным выбором практически для любого современного параллельного оптического развертывания.
Вот как проработать каждое решение:
Количество волокон:Сопоставьте количество волокон со стандартом вашего трансивера. MPO-8 используется для приложений 40G SR4, где активны только 8 из 12 положений наконечников. MPO-12 на сегодняшний день является наиболее распространенной конфигурацией в центрах обработки данных и поддерживает каналы 40G SR4, 100G SR4 и 100G PSM4. МПО-16 необходим дляТрансиверы 400G SR8 и 800G SR8, в которых все 16 волокон передают активный трафик по 8 линиям передачи и 8 линиям приема.. Если вы сегодня создаете инфраструктуру, которой завтра потребуется поддержка 800G или 1,6T, с самого начала укажите магистрали MPO-16.
Завершение-Полировки лица:UPC (ультрафизический контакт) — это стандартная отделка для многомодовых приложений OM3, OM4 и OM5. APC (угловой физический контакт) использует торцевую поверхность, расположенную под углом 8-градусов-, которая отклоняет обратные-отражения от сердцевины волокна, обеспечивая лучшие показатели обратных потерь. Разъемы APC необходимы для одномодовых приложений OS2. Никогда не используйте разъемы UPC и APC в одном соединении. Их объединение приводит к очень высоким обратным потерям и нестабильности соединения, которые трудно диагностировать в полевых условиях.
Полярность: Стандарт TIA-568 определяет три метода полярности для систем MTP.: Тип А (прямой-проходной), Тип Б (кроссовер), и тип C (перевернутая пара). В многоволоконном разъеме каждое волокно занимает пронумерованную позицию (от 1 до 12 или от 1 до 16). Полярность определяет, как эти позиции отображаются от одного конца канала к другому, гарантируя, что каждое передающее волокно попадет в соответствующий порт приема на дальнем конце. Неправильная полярность — и вся связь погаснет.
Тип B — это-факто стандарт для новых построений центров обработки данных. Это правильный выбор для параллельных оптических приложений 40G SR4, 100G SR4, 400G DR4, 400G SR4.2 и 800G DR8. Тип A подходит для определенных устаревших дуплексных конфигураций и конфигураций разводки MPO-к-LC, где коррекция полярности происходит на кассете. Тип C используется в некоторых конструкциях дуплексных сетей. Самое важное правило: перед заказом выберите один метод полярности для всей установки и соблюдайте его последовательно для каждой магистрали, кассеты и перемычки в линии. Смешение типов полярности разрушает соединение.
Для сред с высокой-плотностью также с первого дня запланируйте радиус изгиба, тепловой поток воздуха и долгосрочную-масштабируемость. Хорошо спроектированная система MTP должна поддерживать следующие два поколения скоростей приемопередатчиков, не затрагивая оптоволоконную систему.
Наша подробная-статья оТипы разъемов MPO MTP и полярностьподробно рассматривает каждую конфигурацию с картами полос движения для каждого уровня скорости. Вы также можете соединить кабели MTP с нашими совместимыми
оптические трансиверы для создания полных, проверенных кабельных сборок из одного источника.
Как установить и обслуживать кабель MTP
Правильная установка и постоянное обслуживание отделяют высокопроизводительную-сеть MTP от сети, которая создает постоянные проблемы с устранением неполадок. Следуйте этим шагам во время установки и с первого дня включите обслуживание в свои рабочие процедуры.
Установка кабеля MTP: шаг за шагом
-
Сначала спланируйте маршрут.Составьте карту полного пути кабеля, прежде чем прикасаться к одному кабелю. Учитывайте минимальный радиус изгиба (резкие изгибы вызывают затухание сигнала, которое может не проявляться при первоначальных тестах, но ухудшается со временем), физические препятствия, емкость кабельного лотка и общую длину кабеля от патч-панели до устройства. Определите, какой тип кабеля принадлежит каждому сегменту: магистральные кабели для магистральной сети, жгуты кабелей на краю стойки и соединительные кабели для патч-панели для коммутации соединений.
-
Прокладывайте кабель осторожно.Протяните кабели MTP через желоба и кабелепровод, не превышая минимальный радиус изгиба. Используйте оборудование для прокладки кабелей, включая лотки, кронштейны и стяжки-липучки, чтобы организовать пробежки. По возможности избегайте прокладки силовых и оптоволоконных кабелей в одном лотке.
-
Проверьте каждое соединение.Подключите калиброванный источник оптического света к одному концу каждого кабеля MTP, а калиброванный измеритель оптической мощности — к другому. Убедитесь, что измеренная оптическая мощность соответствует бюджету канала вашей системы. Для более детального просмотра используйте OTDR (оптический рефлектометр во временной области), чтобы выявить любые неисправности на оптоволоконном пути, включая микро-изгибы, загрязнения и точки сращивания, которые способствуют потере сигнала. Если соединение не прошло проверку, очистите торцы разъема-и повторите проверку, прежде чем прийти к выводу, что сборка неисправна.
-
Маркируйте и документируйте все.Промаркируйте оба конца каждого кабеля последовательной, читаемой схемой. Задокументируйте всю установку: трассы кабелей, точки подключения, количество волокон, типы полярности и все результаты испытаний оптической мощности. Эта документация становится критически важной во время будущих обновлений, устранения неполадок и проверок соответствия.
Обслуживание кабеля MTP: основные практики
Регулярно проверяйте разъемы.Во время каждого планового технического обслуживания ищите загрязнения, физические повреждения или признаки износа. Даже небольшое количество пыли на торцевой стороне разъема-может увеличить вносимые потери, превысив допустимые пределы.
Убирайтесь перед каждым спариванием.Используйте-безворсовые салфетки, изопропиловый спирт-класса IPA или специальные чистящие ручки-для волокон. Каждый раз очищайте торцы каждого разъема-перед его подключением. Загрязнение, возникшее во время одного соединения, может ухудшить качество связи на весь срок ее эксплуатации.
Постоянно контролируйте оптическую мощность.Настройте базовые показания мощности после установки и сравните их с ними во время плановых проверок. Постепенное смещение к границе бюджета канала является ранним предупреждением об ухудшении качества или загрязнении разъема.
Защищайте кабели от воздействия окружающей среды.Храните кабели MTP вдали от экстремальных температур, влажности и физического давления. Храните неиспользуемые кабели с надежно закрепленными пылезащитными колпачками в защитной упаковке или кожухах для прокладки кабелей.
Ведите журнал технического обслуживания.Записывайте каждую проверку, чистку, результаты испытаний и корректирующие действия с указанием даты и идентификатора технического специалиста. Эта история позволяет выявлять закономерности, планировать упреждающие замены и демонстрировать соблюдение соглашений об обслуживании.
Инструменты, которые вам понадобятся:Кабели и разъемы MTP, кассетные модули LC или SC, устройство для зачистки оптоволокна, аппарат для сварки или прецизионный скалыватель для сращивания участков, рефлектометр, калиброванный измеритель оптической мощности, источник оптического света, полный комплект для очистки волокна (IPA, безворсовые-салфетки, чистящие палочки) и материалы для маркировки кабелей.
Заключение
Кабели MTP – это соединительная ткань любой современной-скоростной сети. Правильное сочетание типа кабеля, класса волокна и метода полярности определяет, будет ли ваша инфраструктура соответствовать требованиям 400G и 800G или будет сдерживать вас при масштабировании скоростей.
Три ключевых вывода: во-первых, сопоставьте тип кабеля с его назначением. Перемычки для соединений внутри-шкафа, магистральные кабели для магистральных сетей, жгуты кабелей для параллельного---перехода и переходные кабели для модернизации устаревших систем. Во-вторых, выбирайте сорт волокна в зависимости от скорости и расстояния. OM4 для большинства текущих корпоративных развертываний, OM5 для масштабируемой AI-плотности и приложений SWDM, OS2 для одномодовых-каналов средней-досягаемости. В-третьих, придерживайтесь одного метода полярности (тип B практически для всех новых сборок) и применяйте его ко всем компонентам установки.
Компания COBTEL разработала сквозные--кабельные решения MTP и MPO для центров обработки данных с сетями 400G, 800G и 1,6T. Каждый кабель, поставляемый на заводе,-проверяется и полностью проверяется. Если вы определяете новое развертывание, планируете обновление или вам нужна специальная конфигурация для конкретного приложения трансивера, заполните форму запроса внизу этой страницы, и наша команда инженеров оперативно свяжется с вами.
Часто задаваемые вопросы
В1: В чем разница между кабелями MTP и MPO?
A:MPO (Multi-Fiber Push-On) — это международный стандарт для многоволоконных-оптических разъемов, определенный стандартами IEC 61754-7 и TIA-604-5. MTP является зарегистрированной торговой маркой US Conec и представляет собой усовершенствованную версию разъема MPO. В MTP добавлен плавающий наконечник, эллиптические направляющие штифты и механизм скользящего замка, которых нет в стандартных конструкциях MPO.В результате типичные вносимые потери ниже: от 0,15 до 0,35 дБ по сравнению с 0,35–0,75 дБ для стандартного MPO.. Все разъемы MTP полностью совместимы со стандартным оборудованием MPO, поэтому вы можете перейти на MTP, не меняя существующую инфраструктуру.
Вопрос 2: Какой тип кабеля MTP следует использовать для магистральной сети центра обработки данных?
Ответ: Магистральные кабели MTP являются правильным выбором для магистральных сетей.Они поддерживают большое количество волокон (от 48 до 144 волокон) в конструкции с двойной-оболочкой, обеспечивающей максимальную прочность на растяжение и сжатие.. Магистральные кабели проходят между основными распределительными областями и горизонтальными распределительными областями, заканчиваясь патч-панелями или кассетными модулями, а не подключаясь напрямую к активному оборудованию. На краю стойки используйте жгуты проводов MTP для разветвления от разъема MTP магистральной линии к отдельным портам LC или SC на коммутаторах или серверах.
В3: Какой сорт волокна лучше всего подходит для сетей 400G?
О: Правильный сорт волокна зависит от типа трансивера. Для модулей 400G SR4 или SR8 с коротким-диапазоном многомодовый интерфейс OM4 является стандартным выбором для большинства развертываний. OM5 — лучший вариант, если вы также развертываете трансиверы SWDM или строите масштаб 800G, потому чтоOM5 может сократить количество волокон до 75 % по сравнению с OM4 при той же совокупной пропускной способности.. Для среднего-охвата
Требуется трансивер 400G DR4, одномодовое оптоволокно OS2-, соответствующее спецификациям ITU-T G.652.D..Использование неправильного типа волокна приводит к сбою канала.
Вопрос 4: Как протестировать и проверить соединение MTP?
О:Для начала очистите каждую торцевую поверхность-разъема безворсовой-салфеткой, смоченной изопропиловым спиртом. Подключите калиброванный источник оптического света к одному концу канала MTP, а калиброванный измеритель оптической мощности — к другому. Измерьте полученную оптическую мощность и убедитесь, что она соответствует бюджету линии связи вашей системы. Для более подробной диагностики используйте рефлектометр для выявления конкретных неисправностей на оптоволоконном пути, включая точки загрязнения, микро-изгибы или поврежденные участки, которые приводят к потере сигнала. Записывайте каждый результат теста для дальнейшего использования, документации соответствия и сравнения базовых показателей при устранении неполадок.
Вопрос 5: Совместимы ли кабели MTP с трансиверами QSFP+, QSFP28 и QSFP-DD?
А: Да. Модули QSFP+ (40G) используют разъемы MPO-12. Модули QSFP28 (100G) также используют MPO-12 в большинстве параллельных оптических конфигураций. Модули QSFP-DD и OSFP (400G и 800G) используют MPO-12 или MPO-16, в зависимости от конкретного оптического стандарта: SR4 использует MPO-12, а SR8 и DR8 используют MPO-16. Критическое требование состоит в том, чтотип волокна (многомодовое или одномодовое-модовое) и полировка разъема (UPC или APC) точно соответствуют оптическим характеристикам трансивера.Всегда проверяйте совместимость оптоволокна и разъема перед развертыванием нового типа трансивера в существующей инфраструктуре MTP.
