Оптоволоконные разъемы: MT, MTRJ, MPO и MTP.

В этой статье мы узнаем всетипы оптоволоконных разъемоввключая MT, MTRJ, MPO и MTP. Узнайте, как кабельные системы высокой-плотности поддерживают центры обработки данных,-высокоскоростные сети и оптическое оборудование. Изучите ключевые тенденции, технические характеристики и информацию о рынке.

Оптоволоконные разъемы естьтакже известные как оптоволоконные соединители, они представляют собой устройства для разъемных (активных) соединений между волокнами. Они точно выравнивают концы двух волокон, чтобы максимизировать передачу световой энергии от передающего к принимающему волокну, сводя к минимуму влияние на систему из-за их присутствия в оптической линии связи. Оптоволоконные разъемыв некоторой степени влияют на надежность и производительность систем оптической передачи.

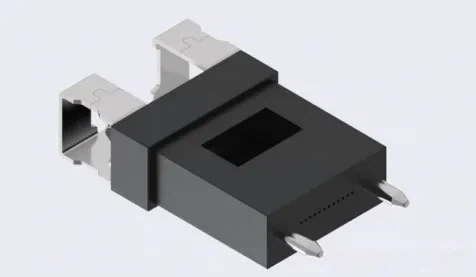

Чтобы поговорить о оптоволоконных разъемах MPO, мы должны сначала обсудить разъемы MT. МТ означает механическую передачу, что означает механическое выравнивание. Разъемы MT — это тип оптоволоконных разъемов, разработанный компанией NTT в Японии для соединения многожильных ленточных волокон с использованием пластикового наконечника (цилиндрического компонента, удерживающего волокна на месте), обеспечивающего превосходные возможности установки с высокой-плотностью при меньших затратах. Основной механизм разъемов MT заключается в точном позиционировании волокон внутри наконечника с помощью двух направляющих штифтов, а затем зажиме выровненной части прижимным зажимом для обеспечения стабильного соединения. Опираясь на это,НТТпредставила меньшее решение MT, такое как MT-RJ, продвигаемоеAMP. Кроме того, MPO NTT, MPX AMP,СШАКонекMTP иХиросе's MD также относятся к этой серии разъемов.


Название разъема MTRJ (многопередающее-приемное соединение) происходит от комбинации разъемов типа MT- и типа RJ-. Ключевой особенностью разъема MTRJ является его способность соединять два оптических волокна, то есть два стеклянных волокна размещаются в одном оптоволоконном разъеме MTRJ. Кроме того, разъемы MTRJ подразделяются на разъемы «папа» и «мама», причем основное отличие состоит в том, что разъемы «папа» имеют два контакта на конце каждого разъема.

Стандарты для оптоволоконных разъемов:ANSI/TIA/EIA-604-12, ISO/IEC 11801 и ANSI/TIA/EIA-568-B.
Диаметр наконечника соединителя:пластик толщиной 1,25 мм
Вносимая потеря:(Многомодовый режим: 0,2 дБ / одиночный-режим: 0,4 дБ)
Долговечность:500 циклов стыковки
Механизм блокировки:Механизм блокировки RJ «Подключи-и-играй» с простой системой блокировки и разблокировки, аналогичной разъемам RJ45.
Версии:Многомодовый/одиночный-режим
Приложения:локальная сеть
Количество наконечников:Дуплекс
Обычно используется в Европе

Будучи относительно нишевым оптоволоконным разъемом, разъем MTRJ призван совершить революцию в области оптоволоконных соединений. Однако его доля на рынке остается низкой, и он еще не получил широкого распространения. В этой статье будет представлен разъем MTRJ и рассмотрены его конкретные применения.

MTRJ – это оптоволоконный разъем-квадратной формы, предназначенный как для передачи, так и для приема. Он состоит из двух-прецизионных пластиковых-разъемов и оптического кабеля. Внешние компоненты представляют собой прецизионные-пластмассовые детали, оснащенные двухтактным-механизмом фиксации, позволяющим легко вставлять и снимать. Он особенно подходит для применения внутри помещений в системах телекоммуникаций и сетей передачи данных.

MTRJ имеет ту же структуру защелки, что и электрические разъемы локальной сети RJ45, обычно используемые в сетях Ethernet. Он выравнивает волокна с помощью направляющих штифтов, установленных по обе стороны небольшого рукава, что облегчает бесшовное соединение с оптическими приемопередатчиками. Торцевая-лицевая сторона разъема имеет дуплексную конструкцию, а его внутренняя структура оптимизирует пространство для установки, что делает его идеальным для приложений с-плотной передачей данных.

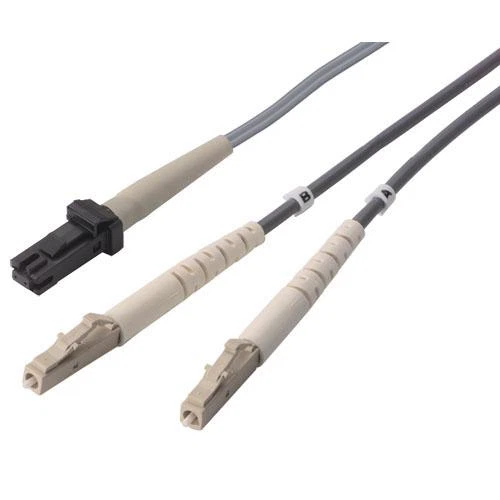

Многомодовый оптоволоконный кабель OM1 62.5/125: MTRJ/Duplex LC
В этой конфигурации используется поверхность разъема,-полированная для ПК, для подключения патч-панелей и/или сетевого оборудования, требующего многомодового волокна OM1 62.5/125, с разъемами MTRJ или LC. Эти керамические втулки обеспечивают точное выравнивание во время соединения.

Многомодовый оптоволоконный кабель OM2 50/125: MTRJ/MTRJ
Этот тип используется для подключения патч-панелей и/или сетевого оборудования, требующего многомодового волокна OM2 50/125 с разъемами MTRJ. Как и в кабелях OM1, в нем используются точно выровненные керамические втулки.



Разъемы MPO (Multi-fiber Push On) — это тип многоволоконного разъема, который используется в системах с высокой-плотностью оптоволоконный кабельсистемы. Разъемы MPO относятся к серии MT и стандартизированы по стандарту IEC 61754-7 с такими параметрами, как количество жил, тип «папа-гнездо», полярность и тип полировки.


Разъемы MPO (много-волоконные нажимные разъемы)

Иногда люди используют термины «разъемы MTP» и «MPO» как синонимы. MTP является зарегистрированной торговой маркой US Conec для разъемов MPO. Разъемы MTP полностью совместимы со стандартами MPO и описаны US Conec как разъемы MPO, разработанные с более жесткими допусками для повышения производительности. Здесь мы обсуждаем только разъемы MPO, поскольку MTP также считается разъемом MPO. Проще говоря, все MTP являются MPO, но не все MPO можно называть MTP.





Кабели MPO имеют различное количество жил, обычно 8, 12, 24, 48 и 72 жилы.

MPO-Конфигурация оптоволокна MPO для оптических модулей 40G Ethernet



Кабели MPO используют одиночный-режим (ОС2) илимногорежимный-режим(OM3/OM4) в зависимости от расстояния передачи и типа сети.

Общийкабель МПОКомпоновки включают прямую, 12-жильную 8+4 и 24-двухрядную компоновку. Прямое расположение означает линейное выравнивание волокон, тогда как расположение 8+4 и двухрядное расположение волокон объединяют в разные схемы для удовлетворения потребностей в соединении между различными устройствами.

Диаметры волокон, используемых в кабелях MPO, обычно являются многомодовыми (50/125 мкм или 62,5/125 мкм) или одномодовыми-9/125 мкм, выбираемыми на основе конкретных сценариев применения и требований.



Производительность разъема MPO зависит от точности выравнивания волокна и его стабильности после подключения. Эта точность зависит от эксцентриситета волокна, расстояния и точности направляющих штифтов. Если во время производства можно уменьшить отклонения в направляющих штифтах и ​​процессах формования, можно улучшить характеристики любого разъема MPO.

В разъемах MPO используются многоволоконные массивы-высокой плотности-, позволяющие разместить больше волокон в ограниченном пространстве, удовлетворяя потребности в прокладке кабелей высокой-плотности.

Разъемы MPO поддерживают высокоскоростную-передачу данных, например 40G/100G, а также другие-высокоскоростные сетевые приложения. Они часто используются с высокоскоростными-оптическими трансиверами, такими как модули 40G QSFP+ SR4, eSR4, PSM4 и 100G QSFP28 SR4, PSM4, обеспечивая эффективную передачу данных.

Разъемы MPO разработаны с учетом различных факторов окружающей среды в зависимости от потребностей применения. Например, для промышленных и корпоративных приложений могут потребоваться круглые или прямоугольные внешние оболочки на разъемах MPO, в то время как в определенных средах, таких как горнодобывающая промышленность, могут потребоваться более надежные круглые разъемы и металлические внешние оболочки.

Разъемы MPO различных марок и моделей можно использовать взаимозаменяемо, что упрощает интеграцию системы и снижает затраты.

В разъемах MPO используются передовые методы полировки и точные производственные процессы, обеспечивающие низкие вносимые и обратные потери, а также эффективную передачу оптического сигнала.

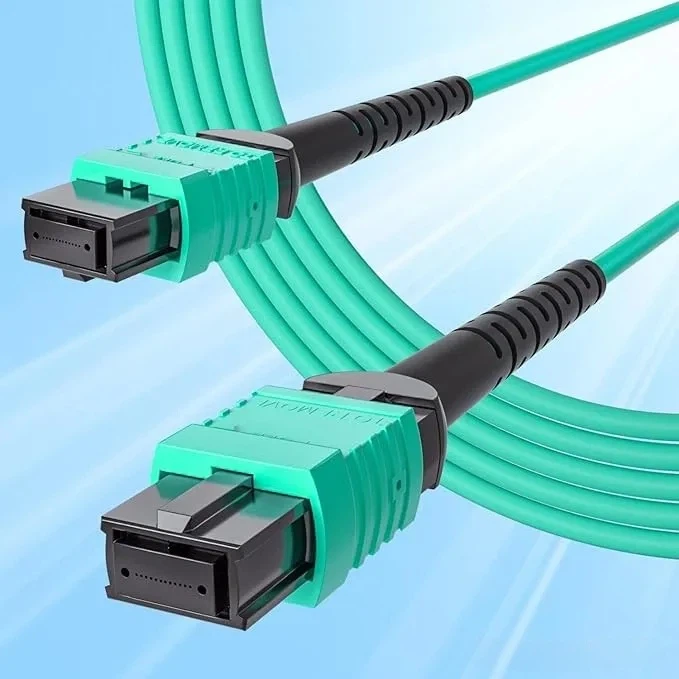

Волоконно-оптический патч-корд MPO



Оптоволоконные системы MPO с предварительным-разъемом высокой-плотности имеют решающее значение для прокладки кабелей высокой-плотности, обеспечивая эффективную передачу данных в трех основных областях:



Высокая-плотностьцентры обработки данныхРазъемы MPO обычно используются для-прямых многоволоконных-подключений на короткие расстояния. Они удовлетворяют требованиям-скоростной передачи данных, одновременно повышая стабильность и надежность системы.

Разъемы MPO обычно используются для-прямых многоволоконных соединений-на коротких расстояниях.



В сетевых приложениях со скоростью 40G, 100G и даже более высоких-разъемы MPO поддерживают одновременное соединение нескольких волоконных ядер, обеспечивая высокую-скорость и стабильную передачу данных. Они часто используются с высокоскоростными-оптическими трансиверами для удовлетворения потребностей крупных сетей в прокладке кабелей с высокой-плотностью.

В оптическом оборудовании, таком как разветвители, модули 40G/100G QSFP+ и большиеоптические переключатели, разъемы MPO с их многоволоконными массивами сверх-высокой-плотности-поддерживают одновременное подключение многих волокон. Они удовлетворяют потребности крупных сетей в прокладке кабелей с высокой-плотностью, одновременно повышая пропускную способность и доступность.



Разъемы должны совпадать по количеству жил (например, от 12 до 12, от 24 до 24); один самец и одна самка образуют пару; и должны иметь одинаковый тип полировки (PC-PC, APC-APC).





По мере развития искусственного интеллекта, интеллектуальных вычислительных центров, больших данных и Интернета вещей растет спрос на более быструю и-мощную передачу данных. В качестве ключевых компонентов для высокоскоростной передачи данных-разъемы MPO будут стремиться к более высоким скоростям, меньшим размерам, большей плотности, лучшей взаимозаменяемости, а также повышенному интеллекту и автоматизации для удовлетворения потребностей рынка.





В практических приложениях характеристики кабеля MPO следует выбирать на основе конкретных потребностей сети и сценариев применения. При выборе кабелей MPO следует также обращать внимание на типы волокон и требования к дальности передачи, чтобы обеспечить надежные и -соответствующие стандартам кабели для высоко-производительной оптической передачи.



Согласно последнему отчету QY Research «Глобальный отчет о рынке оптоволоконных разъемов MPO на 2023-2029 годы», ожидается, что к 2029 году рынок достигнет 1,47 миллиарда человек, а среднегодовой темп роста (средний годовой темп роста) составит 7,0%. По данным Valuates Reports,

Объем мирового рынка оптоволоконных разъемов MPO достиг 650 миллионов в 2023 году, и ожидается, что к 2030 году он достигнет 1,59 миллиарда долларов, а среднегодовой темп роста (средний годовой темп роста) составит 13,6%.
