как разбираться в сборе оптического волокна

Что мы должны делать, если моя оптоволоконная оптика сломана?

-Поплекло 2 решения проблемы.



Что мы должны делать, если волоконно -оптические кабели были нарушены в операции? Такая ситуация часто возникает в операциях проектов с низким напряжением.



Если волоконно -оптический кабель сломлен, необходимо использовать сплайнер оптического волокна для соединения двух оптоволоконных кабелей вместе. Поскольку оптическое волокно сделано из кварца, оно не может быть завязано, как электрический проволока, мы должны использовать профессиональное оборудованиедостойныйОднако из тысяч долларов, чтобы закончить тепловую сплайсинг, однако, в большинстве случаев у нас нет волоконно -оптического слияния.





1. метод холодного сплайсинга оптического волокна



Если нет других лучших способов, то вы можете выбрать метод холодного сплайсинга.

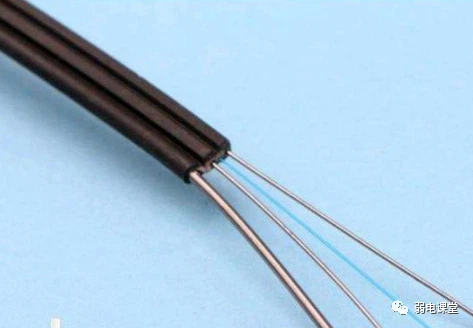

Оптическое волокно, как правило, изготовлено из трех проводов бок о бок, но реальное волокно, которое функционирует, представляет собой зажатое в середине, основная роль двух боковых проводов - защита среднего, потому что клетчатка очень хрупкая и легко разрушается, поэтому «телохранители» расположены для защиты.





Иногда в середине может быть два или три волокна, тогда нам нужно только использовать синий, а другие дополнительные волокна могут быть сломаны без каких -либо последствий для функции.







2 Стажи холодного сплайсинга оптического волокна

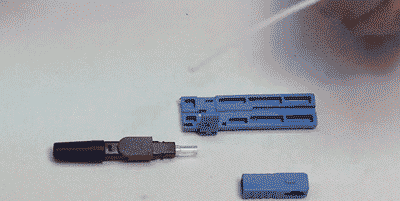

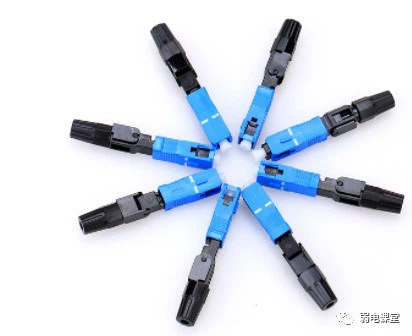

Теперь пользователи FTTH (волокно к дому) обычно используют кабель кожаной линии, оба конца-холодные сплайеры, так называемое холодное сплайсинг, то есть раздевать и разрезать оптическое волокно, выровненное с холодным сплавщиком, а затем исправлено. Холодный сплайс более удобен, нет необходимости использовать машину сплайдера волокна.









FTTH (клетчатка к дому) Холодное сплайсинг в основном включает в себя раздевание, очистку, резку, холодную сплайсинг и тестирование, в общей сложности пять основных шагов.

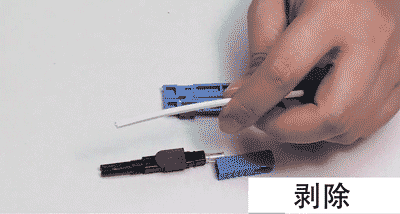

2.1, Снижение

2.1.1 Открутите хвостую трубу сплайдера, а затем вставьте оптическое волокно в хвостовую трубу.



2.1.2 Используйте стриптизерши для волокна, чтобы разбить слой из ПВХ, и одновременно разрезать жесткости.







2.1.3 Затем используйте наименьшую апертуру волоконной стриптизерши, чтобы удалить слой покрытия.



2.2, чистка



Очистите обнаженное оптическое волокно нетканой тканью, погруженной в безводный спирт.

2.3, вырезать

Положите зажимную аппаратуру оптического волокна и волокна на гнездо зажима оптического волокна и отрежьте волокно





2.4, холодный сплайсинг

Вставить волокно в тело холодного спласителя



2.5, тестирование

Используйте волоконно -оптическое тестирование для проверки состояния подключения









2.6, волоконно -оптическое холодное сплайсинг выглядит просто, но на самом деле это техническая работа, процесс установки также нуждается в большом внимании:



A, во всем процессе установки разъема, обеспечивайте чистоту в каждой ссылке.



B, обеспечить качество в конце оптического волокна



C. Конечные грани волокна на месте и встроенного волокна должны пристально подходить друг к другу. Это ключ к успешному прекращению.



D, длина режущего волокна на месте должна быть точной, если длина слишком короткая и не может связаться с короткими волокнами с предварительным гринди. Это приведет к разрыву между конечными лицами.



E, длина режущего волокна на месте должна быть точной. Вставьте волокно в нужное место, в котором волокно должно быть сгибается умеренно. Убедитесь, что контакт конечного лица. Между тем, мы должны избегать изготовленных волокон, которые будут вызывать дополнительное давление на конечную поверхность и нанести ущерб конечным лицам.





3. Разница между холодным сплайсинговым волокном и сплайсингом сплайсинга



3.1, сплайсинг слияния



Нам необходимо использовать оптимизирующую машину оптического волокна, волоконно -оптический резак, чтобы соединить два волокна вместе, никаких других вспомогательных материалов не требуется. Преимущества заключаются в том, что качество стабильно., А потеря сплайсинга невелика (около {0}}. 05 до 0,08 дБ), недостатки - это высокая стоимость оборудования и ограниченная емкость для хранения энергии оборудования. Есть ограничения на полевые операции. Короче говоря, сплайсинг Fusion имеет лучшее качество и низкое затухание, но операция неприятна и требует машины сплайдера Fusion.

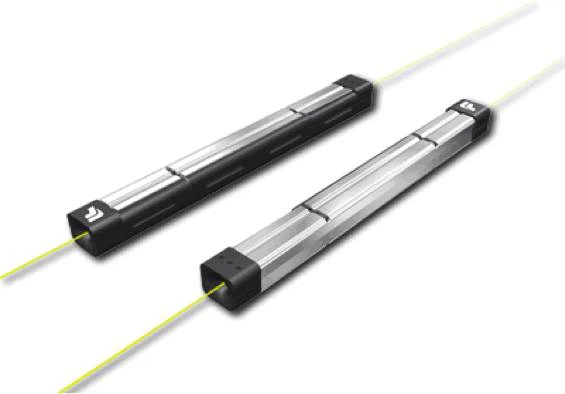

3.2. Холодный сплайсинг



Нет необходимости в слишком большом количестве оборудования, волоконно -оптический резак является единственным необходимым инструментом, но каждому соединению требуется быстрый разъем, преимущество легко работать, и подходит для полевых операций, это недостаток - серьезная потеря, «о {0}}. 2 до 0,5db за холодный склада», в областях бизнеса и технических услуг, холодные, пострадавшие от этого, по существу, почитаемые.

Во-вторых, жидкость сопоставления индекса используется в холодном спласителе, которая легко вызовет проблему старения.







4 В итоге.



4.1, за стоимость одного волокна холодная сплайсинг намного выше, чем сплайсинг слияния.



4.2, инструменты, используемые для холодного сплайсинга, удобнее для переноски, в то время как сплайсинг слияния требует переноса сплайсинга слияния, что очень неудобно.



4.3, оптическое волокно после сплайсинга слияния имеет более низкую потерю, в то время как волоконно -оптический разъем после процесса холодной сплайсинга имеет относительно более серьезную потерю.
