Как выбрать патч -шнур Cat6 - окончательное руководство Cobtel

1 исходные каналы патч -шнуров и сравнения продуктов Cat6

Обычно патч -шнур Cat6, используемый в локальной сети, в основном поступает из трех источников: 1 соответствующие кабели того же бренда, что и общие продукты проводки; 2. Кабели патч, изготовленные в поле; 3. Кабели патчей, приобретенные на местном компьютерном рынке. За исключением того, что поддерживающие патч-шнуры могут быть профессионально протестированы производителем, общим пользователям трудно знать качество патч-шнуров CAT6, производимых на месте или приобретенных на рынке. Некачественные качественные патч -шнуры могут серьезно повлиять на эффективность передачи сети и стабильность сети, а поддельные продукты приведут к необратимому повреждению подключенного аппаратного обеспечения (интерфейса компьютера или коммутатора) и, наконец, приведут к параличу всей системы.

Структура патч -кабеля в основном состоит из трех аспектов: проводник кабеля патча, разъем RJ45 и защитная крышка. Давайте посмотрим на физическое сравнение между готовым шнуром для патча Cat6 и тем, что сделано на месте (левая-готовый шнур для патча Cat6, а справа-кабель патча Cat6, сделанный на месте).

1.1 Фирменные готовые шнуры Cat6

Стандартным требованием для производства готовых патч -шнуров является голый мягкий медный кабельный проводник AWG26 (7/0. 16 мм) или AWG24 (7/0. 20 мм). Эта структура кабеля более гибкая и сгибаемая, гарантируя, что шнур пластыря очень удобен в процессе использования.

Также легче управлять в полевых условиях, потому что это кабель медного пособия. Используя Flu

Завершенные патч -шнуры - та же марка, что и сетевой кабель и подключение оборудования, что облегчает поддержание характерного импеданса по всему каналу, что приводит к идеальным значениям RL.

1.2 Cat6 Patch Bords, изготовленные на месте

Кабели, используемые для изготовления шнуров патча Cat6 в поле, как правило, являются оставшимися спорадическими проводами после горизонтальной кабели. Структура проводника горизонтального кабеля представляет собой проводник с твердым ядром с AWG24 (1/0. 511 мм) для CAT5E и AWG23 (1/0. 574 мм) голой мягкой медной отдельной проволоки для CAT6. Кабели этой конструкции более жесткие и менее склонны к изгибе, что затрудняет управление проводами в полевых условиях. Кроме того, поскольку разъемы RJ45, установленные в полевых условияхимеет большие отношения соперация оператора. В соответствии с результатом теста Fluke, RL и следующая производительность сильно различаются наряду с индивидуальной изменчивостью, и надежность точки механического соединения значительно хуже, чем финочный кабель с финалом.

1.3 Пальтовые шнуры Cat6, купленные на рынке

Из-за разнообразия каналов для покупки патч-шнуров Cat6 на рынке пользователи не очень профессиональны в своем понимании продуктов для шнуров патч, и даже есть возможность покупки кабелей для закупок, производимых на месте. Даже если вы платите деньги за бренд -кабели, они могут быть «подделками» товарами. Я видел структуру патч-кабеля, которая составляет 5/0. 16-миллиметровый алюминиевый провод. При использовании Fluke для тестирования кабеля патча RL и следующих маржи производительности были почти все меньше, чем -10. 0 DB, что, очевидно, было поддельными продуктами. На общем рынке также очень легко столкнуться с такими проблемами.

2 Анализ сырья патч -шнуров CAT6

Чтобы соответствовать стандартам производительности шнура пластыря, определяемых, TIA/EIA568B.2, патч-шнуры должны использовать высококачественное сырье. Сырье включало как кабельные тела, так и модульные пробки.

1 корпус кабеля пластыря

Проводник изготовлен из круглого медного стержня без кислорода с удельным сопротивлением<0.017241; the insulation layer is made of HDPE, with better brands such as UCC3364; the general patch cable and field production patch cable can meet the requirements in terms of material, but it is difficult to guarantee the performance of the material for the patch cable procured in the market. Some of the poor-quality patch cords on the market are very low-cost materials, and their performance can only guarantee conductivity. The main Manifestations are:

а Проводник: патч -кабель, приобретенный на рынке, может использовать алюминий, а также может использовать низкий качественный медь, такие проводники имеют высокое удельное сопротивление и плохую пластичность.

беременный Изоляция: лучшие могут использовать общий HDPE изоляционный материал, а более бедные могут использовать материал обратной засыпки, диэлектрическая проницаемость таких материалов большая и нестабильная, а удлинение также невелико. В дополнение к почти отсутствию электрических характеристик, этот тип патча кабеля также имеет короткий срок службы, плохую надежность и другие недостатки.

На рисунке ниже показан патч -кабель «подделки», продаваемый на рынке с проводником белого металла (алюминий, 5/0. 16 мм) и почти без высоты.

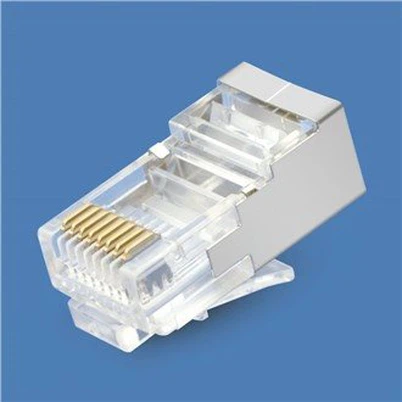

2 RJ45 Connector

Разъем RJ45 подложки из металлического листа в основном использует бронзовую бронзовую никелевую покрытие, а затем на золото, толщину золота, как правило, 3 0 U ", 50U", а шесть типов толщины слоя для головки кристаллической головки, как правило, более 50U "(1,27 мкм), в пластиковой пластинке и непредубийце, более чем на 750 -й, не имеют пластической пластики, не более 750, не имеют пластической пластики, а не в пластиковой установке, не более 750, - это не накализовая, а не в пластиковой установке - не более 750, - это не в формировании, а не в пластиковой установке, не доплачивающейся в виде пластика. Ul -94- v0, шрапнельная шрапнель RJ45 и отключение более 750 раз не разрывается.

Металлический лист, золотой слой и материал пластиковой оболочки готовых шнурных шнурных шнуров поддерживающих брендов завершены в соответствии с заводскими стандартами, а требования к механическим и электрическим характеристикам продукта могут быть гарантированы после тестирования. Если разъем Ethernet, используемый для производства пластыря на месте, получен из исходного продукта, качество также может быть гарантировано, если разъем Ethernet приобретен на рынке, механические, электрические и пожарные характеристики материала задаются сложными.

Давайте сравним эти две модульные вилки. Образец A является продуктом, предоставляемым производителем вспомогательного, а выборка B является продуктом международного бренда, приобретенного на рынке. Образец А (слева) металлическая пластина тусклой по цвету, близко к золоту; Образец B (справа) металлическая пластина более яркая по цвету, похожий на латунный цвет (на поверхности металлической пластины есть очевидные пятна); Образец пластиковая оболочка является прозрачной и однородной, образец B является прозрачным и белым, с небольшими трещинами.

Давайте сравним набор тестовых значений для покрытия слоев этих двух заглушек RJ45.

Из приведенного выше сравнения данных мы обнаружили, что толщина слоя с золотым покрытием образца A составляет около 5 0 μ ″ (1,25 мкм), в то время как толщина слоя для покрытия золота в образце B составляет только около 3 мкм (0,081 мкм), которая называется пластингом в промышленности, на уровне золота. амодульные заглушки.

3 Анализ производства процесса производства шнура CAT6:

Прежде чем представить процесс производства шнура патча Cat6, давайте сначала поймем 2 параметра, связанные с шнуром патча Cat6

В процессе создания соответствующих патч -шнуров Cat6 разъем RJ45 автоматически обжарен машиной и оборудованием, а хвостовой рукав образуется за один раз. Автоматическое обжим оборудования гарантирует, что глубина захоронения заглушки RJ45 после того, как металлический лист будет обременен, соответствует спецификациям FCC. Инъекционное формование хвостового рукава может повысить достоверность обаловкой части пластыря, улучшить стабильность адаптивной производительности и может получить более длительный срок службы.

Полевые пластырь Cat6 обычно используют простой обжимной инструмент без хвостового рукава для защиты. Этот метод обжима трудно гарантировать, что глубина предварительно построенных деталей соответствовала требованиям, а также невозможно обеспечить хорошую и равномерную механическую силу сжатия, как правило, из-за отсутствия защиты от хвостового рукава, кабель патча Cat6 легко вытащить медный кабель от подключения RJ45 в процессе использования, из-за плохого контакта, вызванного фрактом, устойчивости, и в этом кабеле.

Производственный процесс кабеля патча Cat6, приобретенного на рынке, варьируется, золотые тарелки могут быть механически обжарены или другими способами, а хвостовой рукав также обычно отличается в одной инъекции. Срок службыПатч -кабель Cat6Приобретенный на рынке не зависит от надежности обжаренной части, но в основном от материала продукта.

Ниже приведены данные испытаний H и D нескольких образцов кабелей патча

Согласно статистике в таблице выше, образцы 3, 4, 5 и 6 патч -кабеля имеют риск повреждения модуля, причем выборка 3 имеет самый высокий риск. На рисунке ниже показано повреждение клемм модуля из -за использования низших патч -кабелей.

4. Несколько предложений по выборуCAT6 Пластырь шнуры

Когда проект закончится, ИТ -персонал должен приобрести свои собственные патч -шнуры или купить разъемы RJ45 при сохранении серверной комнаты, и теперь для вашей ссылки предоставляются несколько предложений!

4.1  RJ45 Connector выбор

Посмотрите на внешний вид: металлический кусок пробки RJ45 яркий и свободный от пятен окисления; Полоса перегородки равномерна и не имеет заусенцев; Плака RJ45 в целом прозрачна и не имеет примесей и трещин.

Согните золотые пластины: согните шрапнель заглушки RJ45 2 ~ 3 раза 180 градусов, без перелома, и без отбеливания после отскока (если возможно, обжим модульной вилкой на месте и сделайте его вписаться с модулем, подключая и отключая 5 ~ 10 раз).

4.2 Выбор готовых патч -шнуров CAT6

Выбор готовых патч -шнуров Cat6 требуетПростая проверка материалов и процесса кабельного кабеля, в дополнение ктот же процесс, что и покупка разъемов RJ45Полем Опыт теперь обобщен в следующих 3 шагах:

4.2.1 Смотри

Посмотрите на конечную поверхностьразъемы RJ45Полем Если цвет кабельного проводника является серебряным белым, проводник представляет собой алюминий или даже железный провод (низшие продукты), и если конечной поверхностью кабельного проводника является золото, проводник изготовлен из меди (возможно, квалифицированных продуктов).

Посмотрите на сам патч -кабель: некоторые поверхности кабельной куртки являются гладкими, без какого -либо зерна, вероятно, большие кабельные шары, внешний диаметр изолятора относительно невелик, производительность таких продуктов плохая (возможно, более низкие продукты); Некоторые кабели имеют обычную резьбу-подобную поверхность, этот рисунок связан с кабелем по сравнению с витой шагом относительно мал, внешняя крышка кабеля плотно (возможно, квалифицированные продукты).

4.2.2, прикосновение

Прикоснитесь к герметичности кабеля: некоторые кабели очень свободны от прикосновения и даже не могут почувствовать ядро ​​изоляции внутри внешней куртки, при изгибе кабель почти на 180 градусов внешняя куртка почти все плоская (в основном низкие продукты); Некоторые кабели чувствуют себя очень плотно при прикосновении, изгибаясь почти на 90 градусов, вы можете ясно видеть шаг пряди витой пары, а внешняя куртка в основном остается круглой (в основном квалифицированные продукты).

4.2.3, развертываться

После вышеуказанных этапов кабель патча Cat6 будет развернут, а затем перемещается в исходном направлении, но не завязано.

Если патч -кабель Cat6, расположенный на рабочем столе, может быть плоским (слева), а качество кабеля лучше, если патч -кабель не может быть плоским (справа), качество кабеля плохое.

Подводя итог, когда покупка законченаCAT6 Пластырь шнурыиRJ45 заглушкиЧтобы купить квалифицированные продукты, вы можете судить по следующим аспектам.

1, Наблюдайте за конечной поверхностью rj45, проводник должен быть золотисто -желтым (медный проводник); Поверхность заглушек должна быть гладкой без заусенцев, размер проставки должен быть равномерным, общий вид должен быть равномерным и прозрачным, без трещин

2, поверхность кабеля патча Cat6 показывает обычный рисунок (кабельный шаг малый), зажимайте кабель вручную и почувствуйте плотно, при изгибе около 90 градусов, вы можете четко увидеть прядь кабеля и все еще оставаться круглым и аккуратным.

3, когда разъем RJ45 согнут от 2 до 3 до 180 градусов, точка изгиба не потрескается, а не белая

4, разверните упакованный патч -кабель, а затем заставьте перемещение кабеля с патч -кабелем.
