Огнестойкий кабель: типы, номиналы и как выбрать

Apr 24, 2026

Оставить сообщение

Огнестойкие кабели всегда были очень популярной категорией продукции в кабельной промышленности. Огнестойкие кабели — это кабели, которые могут сохранять нормальную работу в течение определенного периода времени в условиях высокой температуры или пожара, в основном используемые для обеспечения безопасности передачи энергии и управления сигналами. Основная особенность огнестойких кабелей заключается в использовании специальных огнестойких материалов и конструкции, которые могут задержать распространение пламени, уменьшить выделение токсичного дыма и сохранить целостность цепи во время пожара.

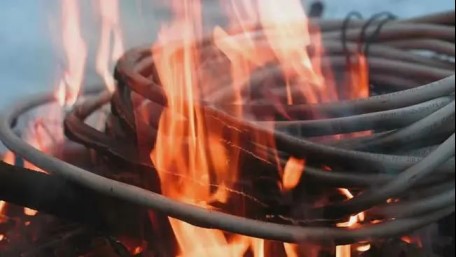

Fire Proof Cables are cables that can maintain normal operation for a certain period under high temperature or fire conditions, primarily used to ensure the safety of power transmission and signal control.

То есть в определенных условиях испытания, когда образец сгорает и после удаления источника испытательного пламени распространение пламени ограничивается указанным диапазоном, и любое остаточное пламя или свечение гаснет само по себе в течение определенного времени. Такой кабель может быть поврежден и неработоспособен при пожаре, но он может предотвратить распространение огня. С точки зрения непрофессионала, если кабель загорается, он может ограничить горение локальным участком, предотвращая распространение и защищая другое оборудование, тем самым избегая больших потерь.

В настоящее время в кабельной промышленности обычно используются кабели с определенными-свойствами огнестойкости, например огнестойкие,Малодымный, безгалогеновый (LSZH), с низким дымовыделением (LSF) и огнестойкостью, вместе взятые как кабели с огнестойким классом.

1. Классификация огнестойких кабелей

1.1 Огнестойкий кабель

Особенностью огнестойких кабелей является то, что они задерживают распространение пламени по кабелю, предотвращая распространение огня. Из-за своей более низкой стоимости они являются наиболее широко используемым типом огнестойких кабелей. Независимо от того, установлены ли они индивидуально или в связках, при горении они могут контролировать распространение пламени в определенном диапазоне, что позволяет избежать крупных катастроф, вызванных распространением огня по кабелю, и повысить уровень пожарной безопасности кабельной линии.

1.2 Безгалогенный малодымный кабель (LSZH)

Характеристика кабелей LSZH заключается не только в превосходных огнестойких характеристиках, но и в том, что материалы, из которых состоит кабель, не содержат галогенов. При горении они обладают меньшей коррозионной активностью и токсичностью и выделяют минимальное количество дыма.

Характеристики:Не выделяет токсичные галогенные газы при горении и производит чрезвычайно низкий уровень дыма.

Приложения:Подходит для мест с высокими требованиями к безопасности и экологии, таких как метро, туннели, центры обработки данных и т. д.

Стандарты:Соответствует стандартам IEC 61034 и IEC 60754.
Кабели LSZH имеют значительные преимущества в огнестойкости и огнестойкости. Они эффективно подавляют распространение пламени во время пожара, что делает их особенно подходящими для мест с высокими требованиями безопасности и экологии. При горении очень низкое дымообразование значительно улучшает видимость во время пожара, способствует эвакуации и спасению персонала, а также способствует своевременному проведению спасательных операций. Кроме того, они не выделяют токсичные галогенные газы, что снижает вред для людей, инструментов и оборудования, а также загрязнение окружающей среды. Хотя кабели LSZH обладают превосходной огнестойкостью, коррозионной стойкостью и низкой плотностью дыма, их механические и электрические свойства немного уступают свойствам обычных кабелей.

1.3 Кабель с низким дымовыделением (LSF)

Уровни выбросов хлористого водорода (HCL) и плотности дыма кабелей LSF находятся между уровнями стандартных огнестойких кабелей и кабелей LSZH. Кабели с низким содержанием галогенов также содержат галогены в своих материалах, но в меньших количествах. Эти кабели характеризуются как огнезащитными свойствами, так и тем, что при горении выделяют меньше дыма и меньшее количество хлористого водорода. Кабели LSF обычно изготавливаются с использованием поливинилхлорида (ПВХ) в качестве основного материала в сочетании с высокоэффективными -антипиренами, поглотителями HCL и средствами подавления дыма. Таким образом, этот огнестойкий материал значительно улучшает характеристики горения обычных огнестойких соединений ПВХ.

1.4 Огнестойкий кабель

Огнестойкие кабели могут сохранять нормальную работу в течение определенного периода времени в условиях пламени, сохраняя целостность цепи. Кислый газ и дым, образующиеся при горении, минимальны, что значительно повышает огнестойкость и огнестойкость. Кабель может сохранять целостность цепи, особенно в условиях, связанных с брызгами воды и механическими ударами/вибрациями во время пожара.

2. Огнестойкие кабелиСопутствующие стандарты и правила

Национальный электротехнический кодекс США (NEC), канадские стандарты CSA и список UL США являются наиболее широко признанными требованиями электробезопасности во всем мире. Эти нормы включают требования противопожарной защиты как длямедьиоптоволоконные кабели. Двумя наиболее серьезными опасностями, рассматриваемыми в кодексе, являются возгорание электрических цепей и распространение огня по кабелям. Статья 800, касающаяся медных кабелей, классифицирует их как:

CMP – для использования в пленумах

CMR – для использования в вертикальных стояках

CM – для общего использования (исключая камеру статического давления и стояк)

Он требует, чтобы кабели связи были проверены и соответствовали пожарным, механическим и электронным стандартам, а также прошли независимые испытания в лабораториях (например, Underwriters Laboratories). Статья 770 об установкеоптоволоконные кабелис проводящими элементами, классифицирует их как: OFN – проводящий оптоволоконный кабель, OFNP – непроводящая пленум, OFNR – непроводящая стояк. OFNP представляет собой самый высокий рейтинг огнестойкости. Противопожарные стандарты NEC публикуются Национальной ассоциацией противопожарной защиты (NFPA) и пересматриваются каждые три года, причем последняя редакция была в 1996 году. Статья 800 NEC устанавливает четыре уровня требований к огнестойкости, которым должны соответствовать все коммуникационные провода и кабели, установленные внутри зданий. Они также должны быть четко обозначены. Эта маркировка кабеля помогает определить уровень безопасности и ценна с точки зрения проверки здания и оценки опасности.

The NEC fire standards are published by the National Fire Protection Association (NFPA) and are revised every three years, with the most recent revision being in 1996.

Лаборатории Underwriters Laboratories (UL) разработали методы испытаний для проверки соответствия кабелей стандартам NEC.

Статья 800 NEC: CSA FT6/UL 910: Испытание на распространение пламени и плотность дыма кабелей и оптоволоконных кабелей, установленных в помещениях для обработки воздуха-. Максимальная длина распространения пламени составляет 1,50 метра. Кабели, прошедшие это испытание, считаются огнестойкими кабелями с классом «пленум»-.

Статья 800 NEC: CSA FT4/UL 1666: Испытание на распространение пламени кабелей и оптоволоконных кабелей, установленных в вертикальных шахтах. Максимальная длина распространения пламени составляет 1,50 метра, а температура огнестойкости — 454,4 градуса Цельсия. Кабели с рейтингом Riser- разработаны таким образом, чтобы выдержать это испытание.
UL и ETL являются органами по сертификации огнестойких-кабелей. Для NRTL (Национально признанных испытательных лабораторий) как тестирование продукции, так и сертификация требуют квалификации. Сертификация включает периодические заводские проверки, чтобы гарантировать, что непрерывное производство производителя соответствует руководству по заводским проверкам.
В настоящее время в Северной Америке существует девять признанных NRTL, включая ETL, UL и CSA. Они могут тестировать, проверять и сертифицировать класс огнестойкости и характеристики кабелей связи по категориям TIA/EIA.

В Соединенных Штатах NRTL проводят испытания на горение и составляют списки кабелей. Управление по охране труда (OSHA) отвечает за назначение NRTL и контроль за их постоянным соблюдением критериев назначения. Каждое назначение действительно в течение пяти лет. Всего существует девять NRTL, включая UL и ETL. Эти лаборатории также будут проверять кабели связи на соответствие техническим характеристикам (категории) ANSI/TIA/EIA-568-AB. В Канаде Совет по стандартизации Канады может назначать лаборатории организацией по сертификации (CO) или организацией по тестированию (TO), например C(UL) и C(ETL).
Эти лаборатории проверяют кабели в соответствии со стандартами и гарантируют, что кабели имеют соответствующую маркировку и соответствующий класс огнестойкости. Лаборатории также проводят заводские проверки, чтобы гарантировать согласованность производственного процесса. Как определить пожаробезопасность кабеля: Огнестойкость обозначается маркировкой на оболочке кабеля. В качестве примера ниже используется система кодирования кабеля IBDN.
Nordx/CDT предлагает три серии улучшенных горизонтальных кабелей: серии IBDN-1200, IBDN-2400 и IBDN-4800LX. Серия IBDN-1200 состоит из определенных кабелей, таких как 1212, 1213 и 1224. Серии IBDN-2400 и IBDN-4800LX аналогичны. Первые две цифры (например, «12», «24») относятся к максимальной рекомендуемой скорости передачи данных. При использовании в гигабитных кабельных решениях IBDN кабель может работать со скоростью 1,2 и 2,4 Гбит/с. Третья цифра относится к конструкции кабеля и обозначается следующим образом:

1 означает, что в UTP используются некоторые галогенированные материалы (например, ПВХ, LSPVC или FEP).

2 указывает на то, что в UTP используются малодымные, не-токсичные материалы (например, LSOH).
Последняя цифра представляет рейтинг распространения пламени следующим образом:

1 означает CM, CMX общего назначения.

2 означает CMR (включая FT-4)* Райзер

3 означает пленум CMP

4 означает IEC 332-1.
Nordx/CDT также предлагает три серии оптоволоконных кабелей: серии IBDN-FX300, IBDN-FX600 и IBDN-FX2000. Маркировка пожарной безопасности включает в себя:

OFN – не-волоконный оптоволоконный кабель.

OFNR – не-проводящая райзера

OFNP – не-пленум из непроводящего оптического волокна (огнестойкий)
Кабели с рейтингом «пленум»-, внесенные в список и сертифицированные как CMP или OFNP, обладают высокой огнестойкостью и низким дымообразованием и подходят для помещений с-циркуляцией воздуха, таких как фальшполы и фальшполы. Кабели с рейтингом Riser-, внесенные в список и сертифицированные как CMR или OFNR, прокладываются вертикально, проходя через один или несколько этажей или внутри вентиляционных шахт. Эти кабели являются огнестойкими и могут предотвратить распространение огня.

В настоящее время в кабельной промышленности обычно используются кабели с определенными огнестойкими-свойствами, такие как огнестойкие, бездымные, безгалогенные (LSOH) или малодымные (LSF), а также огнестойкие кабели, которые вместе называются огнестойкими и огнестойкими кабелями.

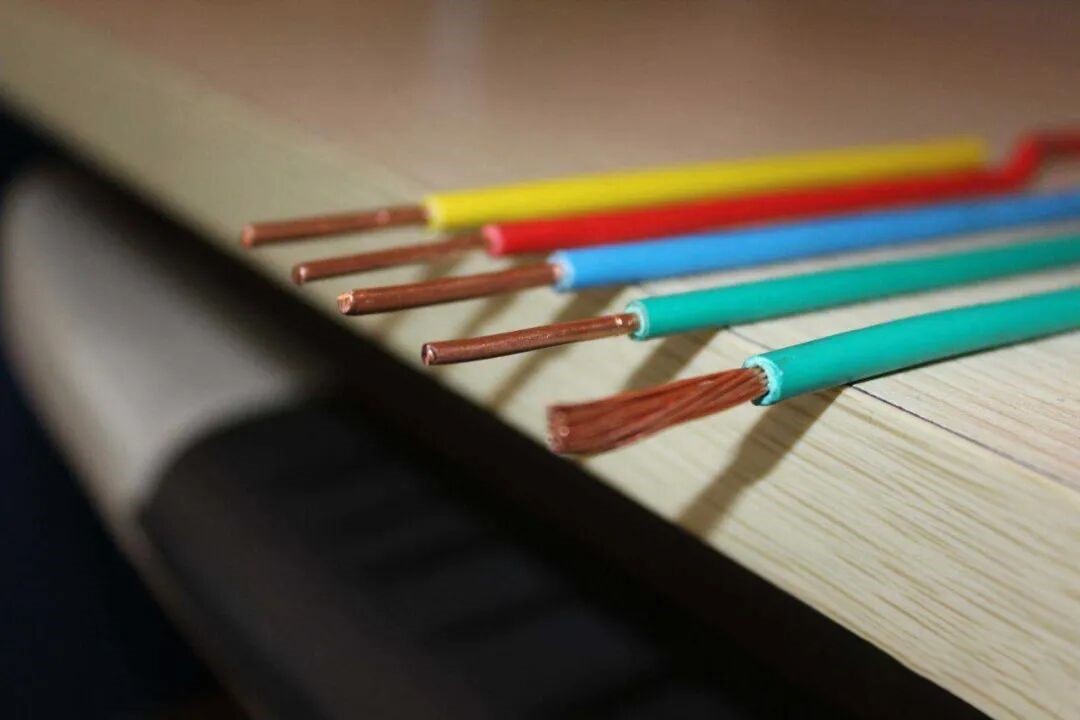

the cable industry habitually refers to cables with certain fire-resistant properties, such as Flame Retardant, Low Smoke Halogen Free (LSOH) or Low Smoke Fume (LSF), and Fire Resistant, collectively as Flame Retardant and Fire Resistant Cables.

◎ Огнестойкий кабель

Особенностью огнестойких кабелей является то, что они задерживают распространение пламени по кабелю, предотвращая распространение огня. Благодаря более низкой стоимости они являются наиболее широко используемым типом пожаробезопасных-кабелей. Независимо от того, установлены ли они по отдельности или в связках, при горении они могут контролировать распространение пламени в определенном диапазоне, что позволяет избежать крупных катастроф, вызванных распространением огня по кабелю, и повысить уровень огнестойкости кабельной линии.

◎ Безгалогенный кабель с низким дымовыделением (LSOH)

Особенностью кабелей LSOH являются не только превосходные огнестойкие характеристики, но и то, что материалы, из которых состоит кабель, не содержат галогенов. При горении они обладают меньшей коррозионной активностью и токсичностью, выделяют минимальное количество дыма, тем самым снижая вред для человека, приборов и оборудования, а также облегчая своевременные спасательные операции при пожаре. Хотя кабели LSOH обладают превосходной огнестойкостью, коррозионной стойкостью и низкой плотностью дыма, их механические и электрические свойства немного уступают свойствам обычных кабелей.

◎ Кабель с низким дымовыделением (LSF)

Уровни выбросов хлористого водорода (HCL) и плотности дыма кабелей LSF находятся между уровнями стандартных огнестойких кабелей и кабелей LSOH. Кабели с низким содержанием галогенов также содержат галогены, но в меньших количествах. Эти кабели характеризуются как огнезащитными свойствами, так и тем, что при горении выделяют меньше дыма и меньшее количество хлористого водорода. Кабели LSF обычно изготавливаются с использованием поливинилхлорида (ПВХ) в качестве основного материала в сочетании с высокоэффективными -антипиренами, поглотителями HCL и средствами подавления дыма. Таким образом, этот огнестойкий материал значительно улучшает характеристики горения обычных огнестойких соединений ПВХ.

◎ Огнестойкий кабель

Огнестойкие кабели могут сохранять нормальную работу в течение определенного периода времени в условиях пламени, сохраняя целостность цепи. Кислый газ и дым, образующиеся при горении, минимальны, что значительно повышает огнестойкость и огнестойкость. Кабель может сохранять целостность цепи, особенно в условиях брызг воды и механических ударов/вибраций.

The acid gas and smoke produced during combustion are minimal, greatly enhancing fire resistance and flame retardancy. Especially under conditions involving water spray and mechanical shock/vibration, the cable can still maintain circuit integrity.

3. Стандарты и рейтинги огнестойкости огнестойких кабелей.

Ethernet-кабелине всегда устанавливаются внутри помещений; различные сценарии требуют рассмотрения номинала оболочки кабеля, например, при использовании в пленуме или на открытом воздухе. Национальный электротехнический кодекс (NEC) определяет различные классы пожарной опасности, наиболее типичными из которых являются CM (CMG), CMR, CMP и CMX. Понимание этих рейтингов имеет решающее значение для личной безопасности и производительности сети.
Класс пожарной безопасности кабелей Ethernet в первую очередь классифицируется на основе характеристик кабеля в условиях пожара. Ниже приведены общие классы огнестойкости с краткими описаниями.

3.1 Стандарт лабораторий страховщиков: UL 910.

Любой кабель, указанный в UL 910, который протестирован и подтвержден на соответствие определенному классу огнестойкости, может быть отмечен идентификационным знаком UL, классом огнестойкости и номером утверждения на оболочке кабеля.

Класс пленума - CMP (испытание на пламя в камере/туннельное испытание Штайнера)
Это кабель с самыми высокими требованиями (Кабель пленума) в соответствии со стандартами пожарной безопасности UL в соответствии со стандартом безопасности UL 910. Испытание предусматривает установку нескольких образцов кабеля в горизонтальной аэродинамической трубе и их сжигание с помощью метановой газовой горелки мощностью 87,9 кВт (300 000 БТЕ/ч) в течение 20 минут. Критерии приемки заключаются в том, что пламя не должно простираться более чем на 5 футов от передней кромки пламени горелки. Пиковая оптическая плотность должна составлять максимум 0,5, а среднее значение плотности должно составлять максимум 0,15. Эти кабели CMP обычно устанавливаются в вентиляционных каналах или камерах возврата воздуха, используемых в вентиляционном оборудовании, и признаны и приняты в Канаде и США. Такие материалы, как FEP/Plenum, соответствующие стандарту UL 910, обеспечивают превосходную огнестойкость по сравнению с безгалогенными материалами с низким дымовыделением, которые соответствуют стандартам IEC 60332-1 и IEC 60332-3.

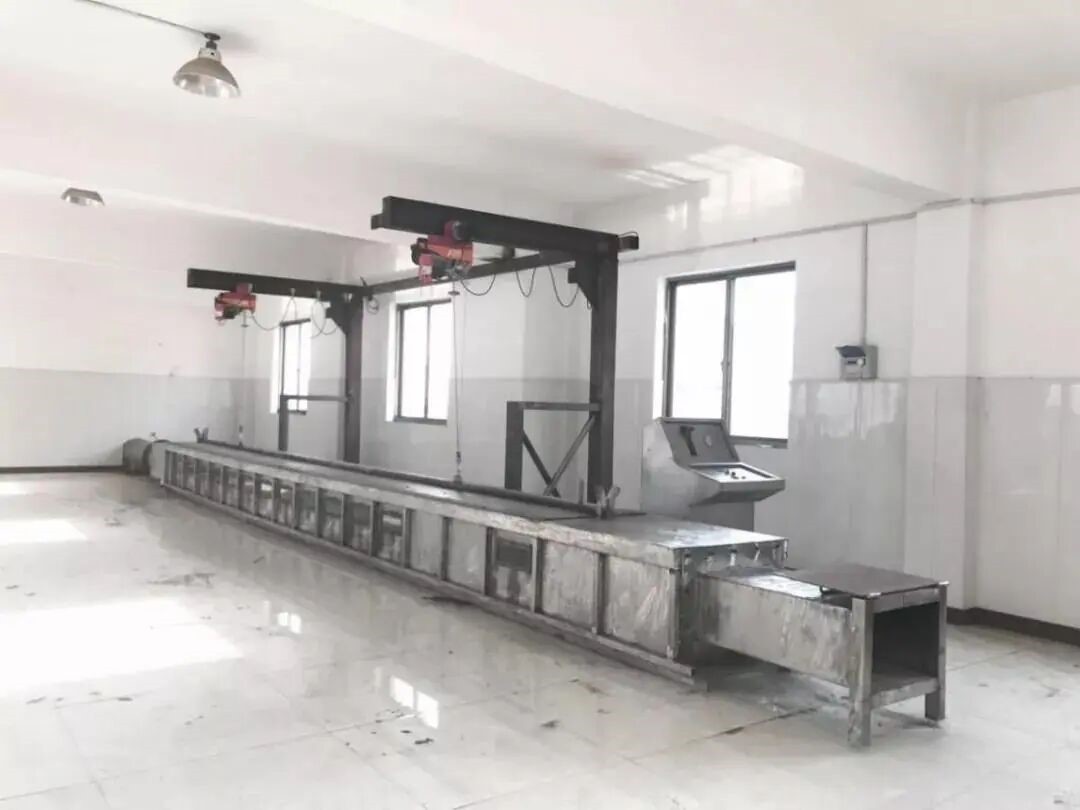

Figure | CMP Test Chamber

Рисунок|Испытательная камера CMP

Определение:Кабель класса «пленум»-, подходит для помещений с циркуляцией воздуха-например, между потолками и полами зданий.

Характеристики:Изготовлен из негорючих материалов, -обеспечивает чрезвычайно высокую огнестойкость, выделяет минимальное количество дыма и не-токсичных газов при горении.

Приложения:Обычно используется в зданиях с высокими стандартами безопасности, таких как офисы, больницы, школы и т. д.

Стандарты:Соответствует стандартам NFPA 262 или UL 910.
Класс пожарной безопасности Plenum относится к стандарту уровня противопожарной защиты внутренних помещений здания, в частности зон циркуляции воздуха, таких как вентиляционные каналы и кабельные трассы. Он используется для руководства при выборе строительных материалов, чтобы гарантировать, что при пожаре пламя и дым не распространяются в пределах зон циркуляции воздуха, обеспечивая тем самым безопасность персонала и уменьшая материальный ущерб.

Степень стояка - CMR (испытание стояка на пламя)
Это кабель коммерческого класса (вертикальный кабель) по стандарту UL, соответствующий стандарту безопасности UL 1666. Испытание предусматривает установку нескольких образцов кабеля в моделируемую вертикальную шахту с использованием указанной газовой горелки Бунзена мощностью 154,5 кВт (527 500 БТЕ/ч) и продолжительность испытания 30 минут. Критерием приемки является то, что пламя не должно распространяться на верхнюю часть помещения высотой 12-футов-. Кабели с рейтингом стояка не имеют спецификации плотности дыма и обычно используются для вертикальной и горизонтальной проводки внутри этажей.

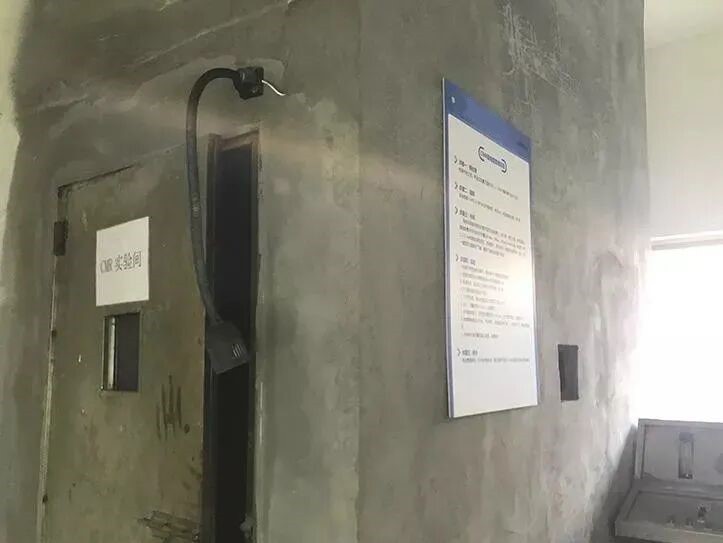

Figure | CMR Test Chamber -1

Figure | CMR Test Chamber - 2

Рисунок|Испытательная камера CMR

Определение:Кабель класса Riser-, подходящий для вертикальных путей, таких как шахты зданий и подъемники лифтов.

Характеристики:Хорошо показывает себя при испытаниях на вертикальное горение, предотвращая распространение пламени на несколько этажей.

Приложения:Подходит для установок, требующих расширения с одного этажа на другой.

Стандарты:Соответствует стандартам UL 1666.
По сравнению с кабелями с низким дымовыделением и без галогенов (LSZH), кабели CMR при горении выделяют определенное количество дыма и токсичных газов, но их основной функцией является предотвращение распространения пламени. Кабели CMR следует прокладывать в вертикальных проходах в зданиях, обеспечивая соответствие пути прокладки соответствующим нормам и стандартам. Во время установки следует уделить внимание установке противопожарных барьеров или противопожарных устройств для дальнейшего предотвращения распространения пламени по кабельным трассам.

Коммерческий класс - CM (испытание на пламя вертикального лотка)
Это кабель коммерческого класса (кабель общего назначения) по стандарту UL, соответствующий стандарту безопасности UL 1581. Испытание предполагает установку нескольких образцов кабеля на вертикальной стойке высотой 8-футов и их сжигание с помощью указанной ленточной горелки мощностью 20 кВт (70 000 БТЕ/ч) в течение 20 минут. Критериями приемки являются то, что пламя не должно распространяться на верхний конец кабеля и должно самозатухать. UL 1581 аналогичен IEC 60332-3C, но отличается главным образом количеством протестированных кабелей. Кабели коммерческого класса не имеют спецификации плотности дыма и обычно используются только для горизонтальных прокладок на одном этаже, а не для вертикальных прокладок между этажами.

Определение:Общий коммуникационный кабель, подходящий для горизонтальной проводки внутри зданий.

Характеристики:Не способствует быстрому распространению пламени при горении, соответствует общим требованиям к огнестойкости*

Приложения:Подходит для горизонтальной прокладки кабеля внутри зданий общего назначения.

Стандарты:Соответствует стандартам UL 1685 или IEC 60332-3.
В целом, кабели класса CM обеспечивают достаточную огнестойкость для горизонтальной проводки общего-назначения внутри зданий, обеспечивая базовую противопожарную защиту, но не подходят для мест, где требуется более высокий класс огнестойкости. Выбор и установка должны основываться на конкретной среде применения и требованиях безопасности*.

Класс общего назначения - CMG (испытание пламенем вертикального лотка)
Это кабель общего назначения (кабель общего назначения) по стандарту UL, соответствующий стандарту безопасности UL 1581. Условия испытаний для коммерческого класса (CM) и общего назначения (CMG) аналогичны, и оба они признаны для использования в Канаде и США. Кабели общего назначения не имеют спецификации плотности дыма и обычно используются только для горизонтальных прокладок на одном этаже, а не для вертикальных прокладок между этажами.

Определение:Общий кабель связи, аналогичный кабелю CM, но со специфическими отличиями в использовании и стандартах*

Характеристики:Обладает определенными огнезащитными свойствами, но ниже, чем CMP и CMR.

Приложения:Используется для прокладки кабелей общей связи.

Стандарты:Соответствует стандартам UL 1581.
Уровень огнестойкости кабелей CMG находится между кабелями CM и CMR. Кабели CMG имеют лучшую огнестойкость, чем кабели CM, но более низкую, чем кабели CMR. Они могут ограничить распространение пламени при пожаре, но их огнезащитный эффект не так хорош, как у кабелей более высокого-класса (таких как CMP и CMR). В целом, кабели класса CMG подходят для прокладки коммуникаций общего-назначения внутри зданий, обеспечивая средний уровень противопожарной защиты.

Жилой класс - CMX (испытание пламенем вертикального провода)
Это кабель для жилых помещений/ограниченного класса (кабель ограниченного использования) по стандарту UL, соответствующий стандарту безопасности UL 1581, VW-1. Испытание предусматривает, что образец удерживается вертикально и сжигается испытательной горелкой (30 000 БТЕ/ч) в течение 15 секунд, затем останавливается на 15 секунд, повторяется 5 раз. Критериями приемки являются то, что остаточное пламя не должно превышать 60 секунд, образец не должен сгорать более чем на 25%, а помещенная на дно хирургическая вата не должна воспламеняться от падающих частиц. UL 1581 VW-1 аналогичен IEC 60332-1, но отличается главным образом временем горения. Этот класс также не имеет спецификаций по дыму и токсичности и используется только для одиночных кабельных трасс в домах или небольших офисных системах. Эти кабели не следует использовать в связках без кабелепровода. Не существует спецификаций по плотности дыма, содержанию галогенов или токсичности.

Определение:Кабель связи ограниченного типа, подходит для проводки дома и небольшого офиса.

Характеристики:Более низкая огнестойкость, подходит только для открытой прокладки с одним или двумя кабелями*

Приложения:Подходит для прокладки проводов на коротких-расстояниях в домах и небольших офисах.

Стандарты:Соответствует стандартам UL 1581 VW-1.
Кабели CMX имеют самые низкие показатели огнестойкости и предназначены для одиночного или небольшого количества проводов. Их требования к огнестойкости намного ниже, чем у кабелей CM, CMG и CMR. Кабели CMX обладают наименьшими огнезащитными характеристиками в условиях пожара, предотвращая распространение пламени только для одного или нескольких кабелей. Поэтому при установке необходимо соблюдать соответствующие нормы пожарной безопасности, избегая прокладки кабелей через брандмауэры или противопожарные барьеры.

3.2 Стандарты МЭК 60332

Основными техническими показателями пожарной безопасности кабеля являются огнестойкость кабеля, плотность дыма и токсичность газов. Американские пожарные стандарты больше ориентированы на первые два, но Европа и Америка имеют принципиально разные взгляды на пожарную безопасность. Традиционная американская концепция заключается в том, что причина опасности пожара заключается в образовании токсичного газа угарного газа (CO) и последующем выделении тепла в результате преобразования CO в CO₂ во время горения. Следовательно, контроль выделения тепла при горении может снизить опасность пожара. Традиционно в Европе твердо верят, что количество хлористого водорода (HCL), выделяющегося при горении, коррозионная активность газа, плотность дыма и токсичность газа являются основными факторами, определяющими, смогут ли люди безопасно покинуть место пожара. Для оценки огнестойкости кабелей Международная электротехническая комиссия (МЭК) разработала три стандарта: МЭК 60332-1, МЭК 60332-2 и МЭК 60332-3. МЭК 60332-1 и МЭК 60332-2 используются для оценки огнестойкости одного кабеля, проложенного под углом и вертикально соответственно. МЭК 60332-3 используется для оценки огнестойкости свитых кабелей при вертикальном сжигании. Для сравнения, требования к огнестойкости для свитых кабелей, сжигаемых вертикально, намного выше.

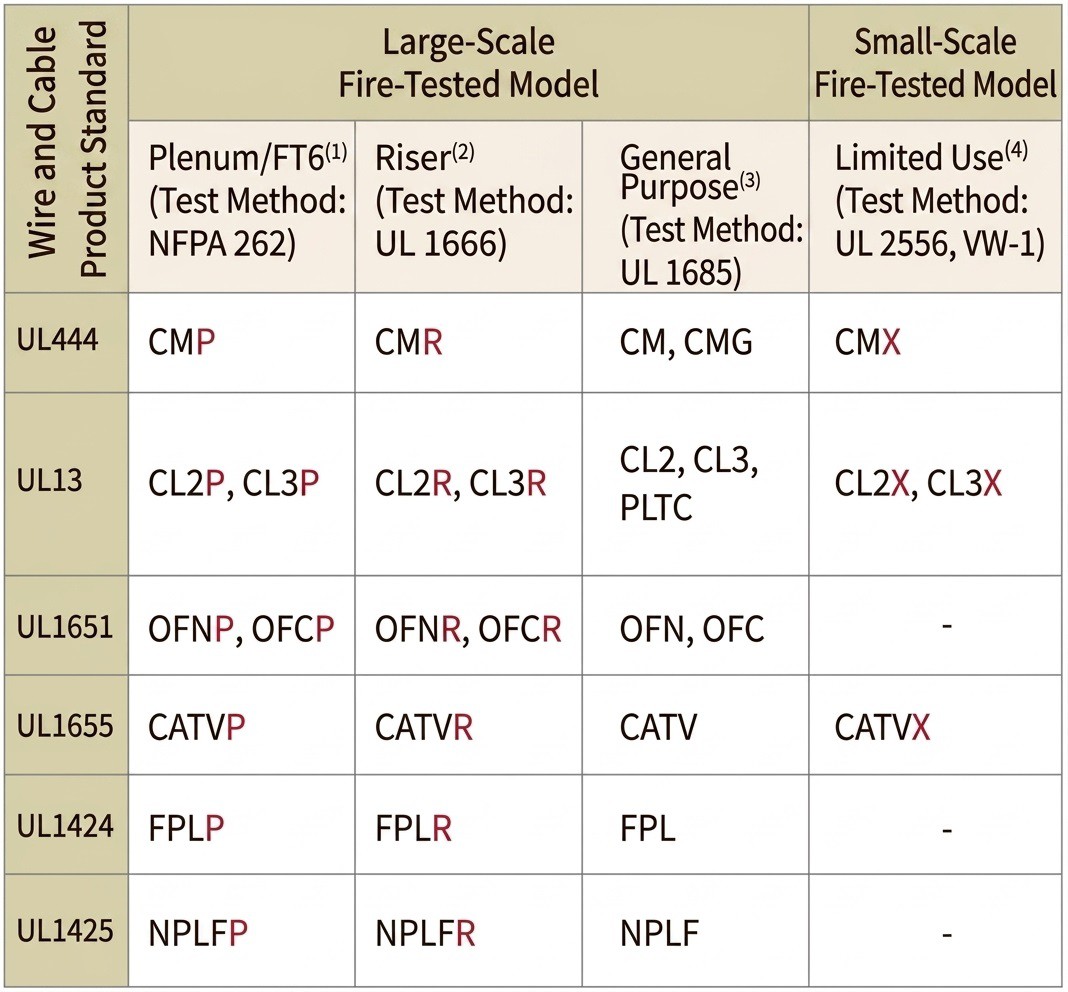

Wire and cable product standard of Large-Scale Fire-Tested Model and Small-Scale Fire-Tested Model

◎ IEC 60332-1 / BS 4066-1 (испытание пламенем проводов/кабелей с одинарной вертикальной изоляцией)
Это стандарт огнестойкости для одного кабеля. Испытание предусматривает, что образец длиной 60 см вертикально закрепляется внутри металлического ящика с открытой передней панелью. Пропановая горелка с длиной пламени 175 мм крепится к кабелю под углом 45 градусов, на 450 мм ниже верхней точки крепления. Испытание считается успешным, если длина поврежденного участка образца от нижней точки крепления не превышает 50 мм.

◎ IEC 60332-3 / BS 4066-3 (испытание пламенем свитых проводов/кабелей)
Это стандарт огнестойкости для свитых кабелей. Испытание предусматривает, что пучки образцов кабеля длиной 3,5 м крепятся к испытательной стойке,-подобной лестнице, с помощью проволоки. Количество образцов определяется необходимым количеством не-неметаллического материала для разных классификаций. Пакет образцов подвешивают вертикально к задней стенке камеры сгорания. Воздух всасывается в камеру через воздухозаборники в полу. С образцом контактирует пропановая ленточная горелка с пламенем 750 градусов. При принудительной вентиляции (поток воздуха 5 м³/мин, скорость ветра 0,9 м/с) кабели не должны воспламеняться в течение 20-минут при вертикальном горении, а кабель должен самозатухать при распространении пламени до 2,5 метров. В стандарте IEC 60332 предусмотрены категории A, B, C и D для оценки характеристик огнестойкости.

◎ IEC 60754-1 / BS 6425-1 (Выбросы галогенов)
Это спецификация концентрации выбросов хлористого водорода (HCL) в стандартах IEC и BS. К галогенам относятся фтор, хлор, бром, йод и летучий радиоактивный элемент астат, которые очень токсичны. Испытание предполагает, что кварцевую лодочку с образцом массой 1,0 г помещают в печь, предварительно нагретую до 800 градусов. Выделившийся HCL абсорбируется водой с помощью потока воздуха, а затем определяется содержание галогеновой кислоты в водном растворе. Если выделение хлористого водорода (HCL) из материала кабеля при горении составляет менее 5 мг/г, его можно назвать кабелем, не содержащим галогенов (LSOH). Если выделение хлористого водорода (HCL) превышает 5 мг/г, но меньше 15 мг/г, его можно назвать кабелем с низким содержанием галогенов (LSF). Важно отметить специфику метода МЭК 60754-1.

4. Огнестойкие кабели, огнестойкие кабели и различия между ними.

4.1 Огнестойкий кабель

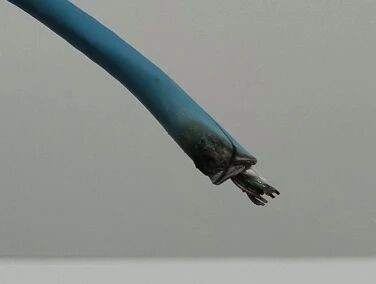

The characteristic of flame retardant cables is that they delay the spread of flames along the cable, preventing the fire from escalating. Therefore, they are the most widely used type of fire-proof cable.

Особенностью огнестойких кабелей является то, что они задерживают распространение пламени по кабелю, предотвращая распространение огня. Поэтому они являются наиболее широко используемым типом пожаробезопасных-кабелей. Независимо от того, установлены ли они по отдельности или в связках, при горении они могут контролировать распространение пламени в определенном диапазоне, что позволяет избежать крупных катастроф, вызванных распространением огня по кабелю, и повысить уровень огнестойкости кабельной линии.

4.2 Огнестойкий кабель

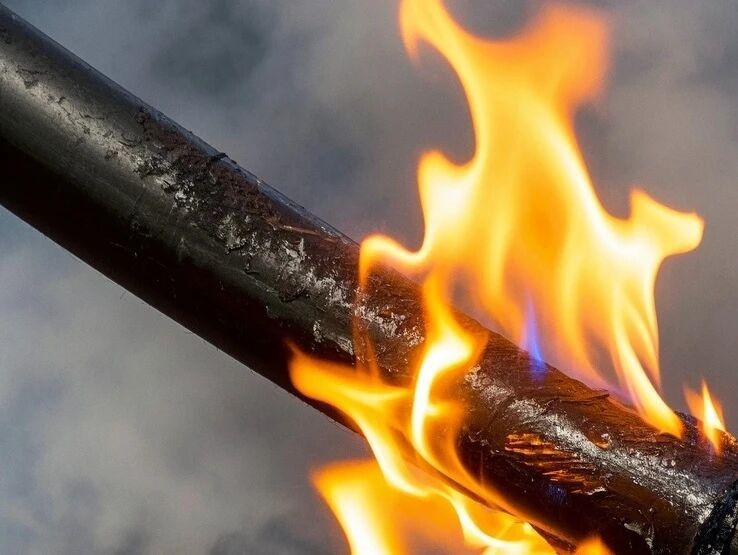

Fire resistant cables can maintain normal operation for a certain period under flame conditions, preserving circuit integrity.

4.3 Различия между огнестойкими и огнестойкими кабелями

Люди часто путают понятия огнестойких и огнестойких кабелей. Хотя огнестойкие кабели имеют много преимуществ, подходящих для химических предприятий, таких как низкое содержание галогенов и низкий дым, при нормальных обстоятельствах огнестойкий кабель может заменить огнестойкий кабель, но огнестойкий кабель не может заменить огнестойкий кабель.

Although flame retardant cables have many advantages suitable for chemical plants, such as low halogen and low smoke, under normal circumstances, a fire resistant cable can replace a flame retardant cable, but a flame retardant cable cannot replace a fire resistant cable.

Принципы различаются: принцип огнестойкости галогенированных кабелей основан на огнезащитном эффекте галогенов, тогда как безгалогеновые-кабели основаны на выделении воды для снижения температуры и тушения пламени. Огнестойкие кабели основаны на огне-и термостойких-свойствах слюдяных материалов в огнестойком-слое, что обеспечивает нормальную работу кабеля во время пожара.

Структуры и материалы различаются: в базовой конструкции огнестойкого кабеля используются огнестойкие материалы для изоляционного слоя, оболочки, внешней оболочки, лент и наполнителей. Огнестойкий кабель обычно имеет дополнительный огнестойкий-слой между проводником и изоляционным слоем. Поэтому теоретически добавление огнестойкого-слоя в структуру огнестойкого кабеля позволяет создать кабель, который является одновременно огнестойким и огнестойким, но на практике это не является необходимым. Огнестойкий-слой огнестойкого кабеля обычно состоит из нескольких слоев слюдяной ленты, намотанной непосредственно на проводник. Он выдерживает длительное горение; даже если полимер в точке приложения пламени сгорит, это может обеспечить нормальную работу контура.

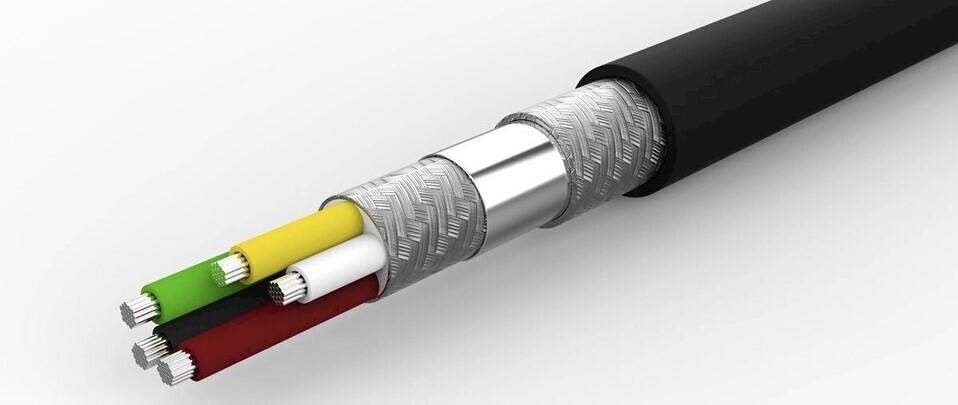

The basic structure of a flame retardant cable uses flame retardant materials for the insulation layer, sheath, outer sheath, tapes, and fillers. A fire resistant cable typically has an additional fire-resistant layer between the conductor and the insulation layer.

Основными техническими показателями пожарной безопасности кабеля являются огнестойкость кабеля, плотность дыма и токсичность газов. Стандартные системы огнестойкости кабелей, разработанные на основе этих факторов, включают стандарты IEC, стандарты UL и т. д.

5. Как выбрать правильный пожаробезопасный-кабель?

Чтобы максимально повысить эффективность пожаробезопасных-кабелей и снизить затраты, необходимо выбирать правильный кабель для конкретного применения. Например, кабели CM обычно используются в качествеПатч-корды Ethernetдля сетевых подключений на короткие-расстояния.

Кабели Ethernet с огнестойкой-оболочкой обычно используются внутри помещений, например кабели CM, CMR и CMP. CMX имеет наихудшие противопожарные характеристики и обычно предназначен для использования на открытом воздухе.

Особенность	СМ	CMR	КМП	СМХ
Общее использование	✅	✅	✅	✅
Стояк (кроме-пленумных помещений)	❌	✅	✅	❌
При-настенном использовании	❌	✅*	✅	❌
Пленум Пространства	❌	❌	✅	❌
Наружное/Прямое захоронение*	❌	❌*	❌	✅

Примечание. Общая иерархия огнестойкости: CMP > CMR > CM > CMX.

Если вам просто нуженEthernet-кабельдля прямого подключения компьютера и маршрутизатора в одной комнате или на одном этаже,Патч-корд CMэто ваш первый выбор. Кабели CM можно использовать для общего применения в жилых зданиях. Кабели CMR рекомендуются для вертикальной проводки внутри стен или между этажами. Если вам необходимо проложить кабели через вентиляционные камеры для коммерческого использования, кабели CMP являются лучшим выбором.

ПВХ против LSZH

При обсуждении кабелей Ethernet часто упоминаются термины PVC и LSZH. Что они обозначают? Эти термины относятся к химическим соединениям, используемым в процессе производства кабелей Ethernet.

ПВХ:Поливинилхлорид — недорогой-дешевый и гибкий материал, обычно используемый для проводки низкого-напряжения. ПВХ при горении выделяет токсичные газы, что делает его непригодным для систем вентиляции.

ЛСЖ:Малодымный, нулевой галоген; как следует из названия, он выделяет очень мало дыма и токсичных галогенных газов. Кабели LSZH обладают более высокой огнестойкостью, но стоят дороже, чем материалы из ПВХ. Стандарты LSZH выше, чем стандарты Пленума, обычно используемые в Европе.

Огнестойкие и огнестойкие кабели:Огнестойкий кабель может продолжать работать определенное время во время пожара. Огнестойкий кабель, рассчитанный на 2 часа, может сохранять целостность цепи и продолжать функционировать в определенных условиях. Огнестойкий кабель может предотвратить распространение огня на новые территории. Они не так прочны, как огнестойкие кабели.
Еще одним фактором, который следует учитывать, является стоимость установки. Хотя кабели CMP можно прокладывать в любом месте, их использование ограничивается высокой стоимостью. Кабели CMP являются самыми дорогими среди этих типов, а кабели CM — наиболее экономичными-. Выбор подходящей оболочки кабеля имеет решающее значение для достижения оптимальных характеристик кабеля.

6. Заключение

Кабели Ethernet имеют различные классы огнестойкости и предназначены для разных целей. Понимание огнестойкости оболочек кабелей Ethernet помогает обеспечить производительность и безопасность кабеля. Если вы не уверены, какой тип выбрать, лучше проконсультироваться с производителем пожаробезопасного-кабеля (например,КОБТЕЛ) или профессионал.
Таким образом, эти классы огнестойкости следует выбирать с учетом различных условий применения и требований безопасности, чтобы гарантировать, что в случае пожара кабель не станет путем распространения пламени, а также свести к минимуму образование токсичного дыма, защищая жизнь и имущество.
