Типы оптоволоконных разъемов, торцевые поверхности и применение

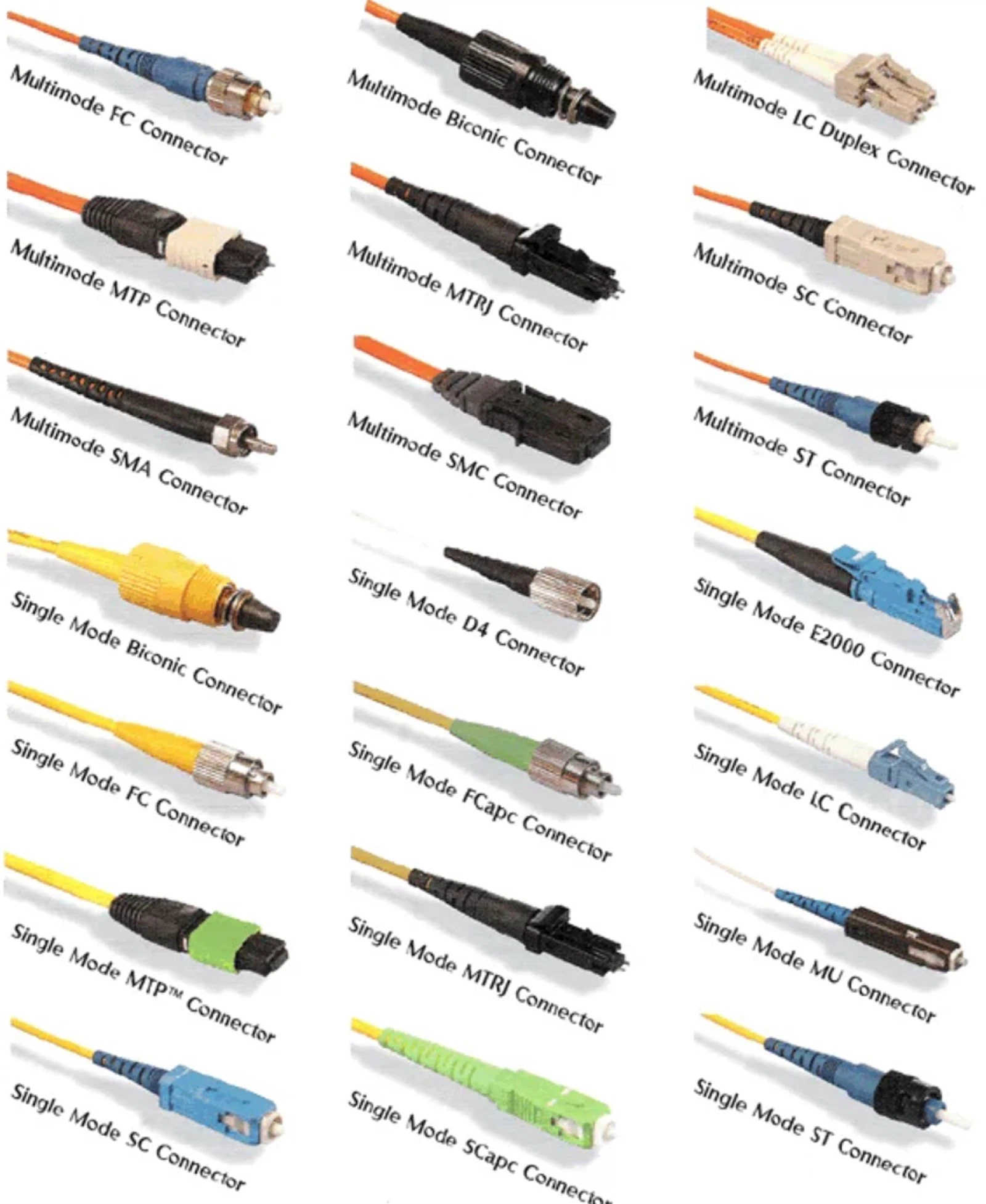

В современную эпоху быстрой передачи информации,оптическое волокноразъемСвязь стала краеугольным камнем современных сетей связи благодаря возможности высокоскоростной-передачи данных на большие-расстояния. Оптоволоконный разъем, являясь важнейшим компонентом волоконно-оптических систем связи, играет жизненно важную роль. В этой статье я познакомлю вас с разнымитипы оптоволоконных разъемовиоптоволокноконечные поверхности, включая их определения, функции и приложения.

Определение: Разъемы МПО — это многоволоконные-разъемы- высокой плотности, предназначенные для подключения нескольких волокон к одному интерфейсу и поддерживающие параллельные соединения для 8, 12 или 24 волокон.
Функции:

Максимизирует эффективность использования пространства:Экономит физическое пространство и увеличивает плотность проводки.

Масштабируемость:Легко расширяет емкость сети для будущих обновлений.

Высокоскоростной:Поддерживает сети со скоростями 40G, 100G и выше-.

Эффективность:Сокращает время установки и обслуживания.
Приложения:

Дата-центры:Используется для высокоскоростной-передачи данных и уменьшения беспорядка в кабелях.

Телеком:Развертывается в установках FTTH для увеличения пропускной способности.

Вещание:Поддерживает потоковое видео-высокого разрешения.

Высокопроизводительные-вычисления:Обеспечивает быструю передачу данных между серверами.
Стандарт:Соответствует IEC 61754-7, TIA/EIA-604-12 и т. д.



Определение:В разъемах LC, разработанных Bell Labs, используется модульный механизм защелки, аналогичныйРазъемы типа RJ-.
Функции:

Компактный размер:Диаметр наконечника составляет 1,25 мм (половина SC/FC), что обеспечивает более высокую плотность портов.

Простота эксплуатации:Двухтактная фиксация упрощает установку и извлечение.

Стабильная производительность:Низкие вносимые потери и высокая долговечность.
Приложения:Доминирует в одномодовых приложениях SFF и растет вмногомодовое волокноиспользование, обычно встречающееся в маршрутизаторах икоммутаторы Ethernet.
Стандарт:Соответствует IEC 61754-20, TIA/EIA-604-10 и т. д.

Определение:Разъемы ST имеют круглую оболочку с байонетным механизмом соединения, обычно используемую воптоволоконные патч-панели.
Функции:

Простая структура:Простота установки и обслуживания.

Надежный:Байонетное соединение обеспечивает стабильное соединение.

Широко используется:Распространен впатч-панелии волоконно-оптические-преобразователи.
Приложения:Обычно используется в соединениях 10Base-F и оптоволоконных патч-панелях.
Стандарт:Соответствует IEC 61754-2, TIA/EIA-604-2 и т. д.

Определение:В разъемах FC используетсяметаллический корпусс винтом-на муфте, обычно встречающимся вОДФ (патч-панели).
Функции:

Прочный и надежный:Винтовые-конструкции обеспечивают надежные и пылезащищенные-соединения.

Универсальный:Поддерживает торцевые поверхности ПК/APC для различных приложений.
Приложения:Широко используется в телекоммуникационных сетях, патч-панелях и оптических терминалах.
Стандарт:Соответствует IEC 61754-1, TIA/EIA-604-1 и т. д.



Определение:Разъемы SC, разработанные NTT, имеют прямоугольный пластиковый корпус с двухтактной защелкой.
Функции:

Экономически-эффективность:Доступный и простой в эксплуатации.

Низкие потери:Стабильные вносимые потери и высокая долговечность.

Высокая плотность:Подходит для плотных установок.
Приложения:Часто встречается в маршрутизаторах, коммутаторах и передающем оборудовании.
Стандарт:Соответствует IEC 61754-3, TIA/EIA-604-3 и т. д.



Определение:Самый компактный в мире одноволоконный-разъем (на основе SC), разработанный NTT.
Функции:

Высокая плотность:Для компактной установки используются наконечники диаметром 1,25 мм.

Варианты:Включает серии MU-A (кабель), MU-B (объединительная плата) и MU-SR (модуль).
Приложения:Используется в соединениях кабеля/объединительной платы и модулях LD/PD.
Стандарт:Соответствует IEC 61754-15, TIA/EIA-604-15 и т. д.



Определение:Двух-разъем с защелкой и встроенной-пылезащитной крышкой, предназначенный дляодномодовые-волокна.
Функции:

Плотные установки:Компактная конструкция корпуса.

Пыленепроницаемость-защита:Интегрированный защитный колпачок.
Приложения:Идеально подходит для одномодовых сред с высокой-плотностью-.
Стандарт:Соответствует IEC 61754-18, TIA/EIA-604-18 и т. д.



Определение:Торцевые поверхности UPC — это улучшенные версии торцевых поверхностей ПК, отличающиеся улучшенными характеристиками полировки и гладкостью поверхности, а также куполообразной-формой.
Функции:Торцевые поверхности UPC обеспечивают более высокие обратные потери (обычно около -50 дБ или выше), что эффективно снижает влияние отраженного света на передачу сигнала и улучшает качество и стабильность сигнала.
Приложения:Широко используется в сценариях, требующих высоких обратных потерь, таких как телекоммуникационные сети, сети кабельного телевидения и центры обработки данных. Разъемы UPC особенно подходят для SFP 10G/25G.оптические модули, обеспечивая меньшие вносимые потери и более высокие обратные потери.
Стандарт:Промышленные стандартные обратные потери для торцевых поверхностей UPC составляют -50 дБ.

Определение:Торцевые поверхности APC имеют конструкцию, расположенную под углом 8 градусов, которая отклоняет свет в оболочку под углом, а не обратно к источнику света, что еще больше снижает обратные потери.
Функции:Торцевые поверхности APC обеспечивают самые высокие обратные потери (обычно -60 дБ или выше), сводя к минимуму помехи от отраженного света и повышая стабильность и качество сигнала. Разъемы APC обычно имеют зеленый цвет, поэтому угловая торцевая поверхность видна невооруженным глазом.
Приложения:Торцевые поверхности APC широко используются в сценариях, требующих чрезвычайно низких потерь на отражение, таких как одномодовые оптоволоконные системы, системы DWDM и оптоволоконные датчики. Они также подходят для вещания и устаревших сетей кабельного телевидения.
Стандарт:Промышленные стандартные обратные потери для торцевых поверхностей APC составляют -60 дБ.

Оптоволоконные разъемы— это устройства, которые обеспечивают разъемные соединения между оптическими волокнами, точно выравнивая торцы для максимального увеличения световой связи и минимизации воздействия на систему. Они существенно влияют на надежность и производительностьоптическая передачасистемы. Торцевая поверхность оптоволоконного разъема (например, PC, APC) обозначает физическую конструкцию (плоскую или угловую) самого волокна, часто обозначаемую такими комбинациями, как FC/PC или FC/APC-, где «FC» обозначает тип разъема, а «PC/APC» указывает на конструкцию торцевой поверхности.
