Лучший разъем RJ45
Dec 20, 2024
Оставить сообщение
В этой статье мы начнем с обсуждения лучшего разъема RJ45 для сетевых кабелей, также известных как «модульные заглушки» или «RJ45 заглушки".
1. Фон на лучших разъемах RJ45
АRJ45Cоннктор,В качестве стандартного сетевого интерфейса широко используется для подключений между различными устройствами, особенно между компьютерами и сетевым оборудованием. Этот интерфейс имеет восемь точек контакта металла, каждая из которых соответствует набору подключений, на общей сложности восемь наборов, что также называется конфигурацией 8P8C (8 позиций, 8 соединений). Интерфейс RJ45 совместим с несколькими сетевыми протоколами, такими как Ethernet, Token Ring и FDDI, что делает его весьма универсальным в сценариях сетевой связи. Кроме того, его простота использования, стабильные характеристики подключения и возможность поддержки высокоскоростной передачи данных делают его идеальным выбором для сетевых соединений.
Область приложения интерфейса RJ45 очень широкая, а не ограничивается полем компьютера. В телефонных сетях цифровые и IP -телефоны часто используют интерфейсы RJ45 для подключения. Кроме того, в поле мониторинга безопасности соединения между камерами, мониторами и сетевыми видеомагниторами также часто используют этот интерфейс. ВЦентр обработки данныхсреда, соединения между серверами,Ethernet Switches, маршрутизаторы, брандмауэры и другие устройства также полагаются на интерфейс RJ45. Помимо этих профессиональных областей, интерфейсы RJ45 также распространены в домашних развлечениях, медицинском оборудовании и устройствах промышленной автоматизации, играя решающую роль в передаче данных и подключении к устройствам.
2. Общая классификация заглушек RJ45
Сетевые кабельные разъемы можно разделить на два типа на основе функции: заглушки и розеты. Плавка, с которой мы знакомы, - этоRJ45 Plug, в то время как розетка, как показано на изображении, более формально известно какKeystone JackилиRJ45 ДжекПолем Они обычно настроены в сетипатч -панелиилисетевые лицевые панели.
RJ45 - это тип информационного разъема (т.е. Outlet Outlet) в кабельной системе, состоящий из заглушки (разъем, модульная пробка) и гнездо (модуль). В завижке есть восемь канавки и восемь точек контакта. RJ означает зарегистрированный Джек, что означает «зарегистрированный сокет». ВFCC(Стандарты и правила Федеральной комиссии по связи), RJ описывает интерфейс публичных телекоммуникационных сетей. RJ45 в компьютерных сетях - это разговорной термин для стандартного 8- модульного интерфейса PIN. Число, следующее за RJ, представляет номер последовательности стандарта интерфейса, в то время как «P» и «C» относятся к количеству позиций (позиции) и точкам контакта с металлом (контакт) в модульной пробке.

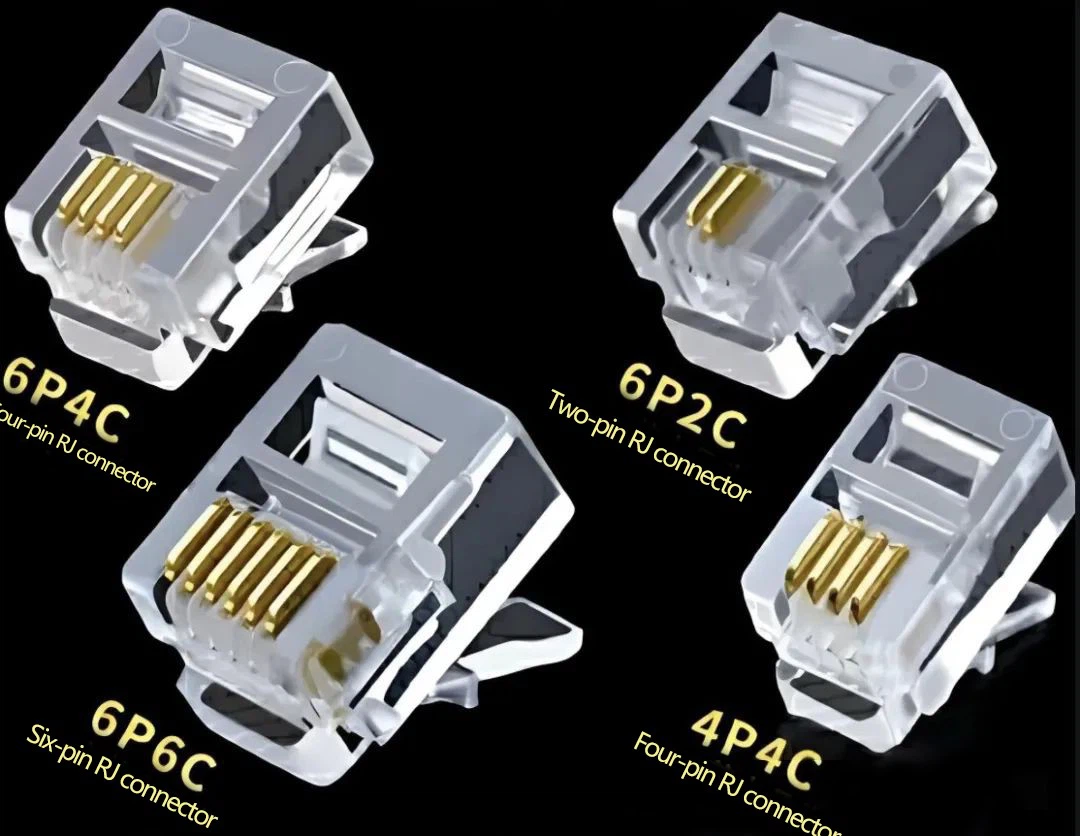

Еще один способ классифицировать модульные вилки - это количество отверстий и точек контакта. Общие типы, используемые в системах данных и голосовых системах, включают 4p2c, 4p4c, 6p2c, 6p4c, 6p6c и 8p8c. Здесь «P» (положение) относится к количеству отверстий в модульной пробке, а «C» (контакт) относится к точкам электрического контакта, обычно изготовленным из бронзы фосфора с золотым покрытием. Модульная заглушка RJ9, доступная в технических характеристиках 4P4C и 4P2C, подключает телефонные телефоны к основному устройству и известен как телефонная модульная вилка. 4p4c в основном используется для систем УАТС, в то время как 4p2c подходит для обычных телефонов. Модульная заглушка RJ11, доступная в спецификациях 6P4C и 6P2C, в основном используется в устройствах с интерфейсами RJ11, такими как телефоны, телефонные модули, телефонные панели, панели ADSL и системы PBX. Модульная заглушка RJ12 в спецификации 6P6C также подходит для голосовой связи. АRJ45 Модульная заглушка, в спецификации 8P8C, в основном используется для передачи сетевых данных.
Мы не будем обсуждать телефонную модульную пробку отдельно, но введем ее вместе с модульной штеплей 8P8C.
3. Экранированные и неэкранированные заглушки RJ45
Сетевые кабеликлассифицируются как экранированные или неэкранированные. Итак, возникает вопрос: есть ли экранированные и неэкранированные модульные заглушки? Когда следует использовать экранированные модульные заглушки? Каковы различия между экранированными и неэкранированными модульными заглушками?
Экранированные сетевые кабели используют металлическую сетчатую плетение, чтобы охватить сигнальные провода, в основном изготовленные из алюминиевых магностильных проводов. Экранирующий слой обычно изготовлен из таких материалов, как алюминиевая фольга, которая является тонкой и намного меньше, чем глубина кожи металлических материалов с точки зрения эффективности. Эффективность экранирующего слоя обычно достигается посредством заземления.
Экранированные модульные заглушки имеют металлическую оболочку снаружи, которая идеально выравнивается с экраниейИзвращенная параКогда обжимкабельный рывок, достижение цели защиты помех.
Нестандартные модульные заглушки, с другой стороны, изготовлены из обычных инженерных пластмасс без каких -либо металлических деталей. Без металла они обернуты только в изоляционный материал, что делает их восприимчивыми к сильным наружным помехам излучения, что может привести к ошибкам данных.
Следует использовать экранированные модульные заглушки с одноэффективными, двойными или экранированными сетевыми кабелями для эффективного функционирования, в то время как неэкранированные модульные заглушки могут использоваться только с регулярными или невоспланированными сетевыми кабелями.
Поскольку экранированные сетевые кабели включают в себя устойчивый к тяге провода, который требует заземления, экранированные модульные заглушки также имеют проволоку заземления, обеспечивая функциональность заземления. Неэкранированные сетевые кабели не имеют заземляющего провода, поэтому им не хватает этой функции.
Экранированные модульные заглушки в основном используются в сетях над CAT 6A, где более высокая пропускная способность и более высокие частоты требуют комплексной защиты. Однако на практике даже для 10- гигабитных передач между шкафами,волоконная оптикачасто используются вместосетевые кабели, поскольку стоимость полностью экранированных кабелей и модульных вилок намного выше, чем у оптоволоконной оптики.
4. В 4 -й части мы обсудим технические характеристики металлических булавок в модульной вилке RJ45, на которые стоит обратить внимание.
4.1 Pins в модульных заглушках RJ45
PIN -контакт в модульной подключке является наиболее критическим компонентом подключения к сетевой системе. Восемь проволочных ядер в сетевом кабеле вступают в контакт с этими металлическими выводами, чтобы завершить соединение между кабелем и разъемом. Контакты в модульной пробке иногда называют «заглушками» или «золотированными выводами». Эти булавки обычно изготавливаются из бронзовой или фосфорной бронзы из -за их превосходных механических свойств, износостойкости и высокой твердости. Высокая твердость имеет решающее значение, потому что это позволяет выводам легко проникать через пластиковую оболочку проволочных ядер сетевого кабеля, обеспечивая лучший контакт с медным ядром внутри кабеля для передачи данных.
Во многих рекламных материалах для модульных продуктов для подключений поверхностный материал штифтов часто рекламируется как чистая медная или медная медь. Это вводящее в заблуждение требование, которое часто сделано для повышения воспринимаемой ценности продукта. Как упоминалось ранее, контакты в модульной пробке предназначены для прокалывания пластиковой оболочки проволочных ядер сетевого кабеля. Однако, если бы штифты были сделаны из 100% чистой меди или медной, не содержащей кислорода, их мягкость помешала бы им эффективно пронзиться через пластиковую оболочку. Следовательно, большинство модульных штучка изготовлены из бронзовой или фосфорной бронзы, а не без кислорода меди или чистой меди.
Тем не менее, это поднимает еще одну проблему: медь и его сплавы склонны к ржавчине. Например, древние бронзовые артефакты показывают, что медь легко окисляет или корректирует. Если контакты в модульной пробке не являются гальванией, они могут стать зелеными или черными, явление, известное как ржавица. Ржавчивание модульных штифтов может привести к сетевым ошибкам и отключениям.
Чтобы решить эту проблему, общим решением является применение процесса гальванизации антиоксидирования к медному материалу модульных штифтов, обычно с использованием никелевого покрытия. Никель - это реактивный металл, который легко окисляется, но после окисления он образует плотную оксидную пленку, которая предотвращает дальнейшее окисление базового материала. После покрытия никеля булавки не ржавеют. Присутствие никелевого покрытия на модульных штифтах можно наблюдать со стороны; Никелированные стороны кажутся серебряными белыми, в то время как непланированные стороны желтые.
4.2 Структура модульных штопок RJ45
Структура штифта модульных заглушек представляет собой в основном трехсторонняя структура с высоким содержанием трехсторонней работы, показанная на изображении ниже. Однако на практике также можно наблюдать и другие структуры, такие как двухпространственные и низкопробранные структуры с тремя проектами. Каковы функции и сценарии использования этих различных структур? Различные структуры в основном связаны с проволочными ядрами сетевого кабеля, которые могут быть одноцелевой или многоцелевой.
Одноцепочечные проволочные ядра встречаются чаще, но многоцепочечные проволочные ядра также широко используются. Как показано на изображении, каждое проволочное ядро в сетевом кабеле состоит из семи более тонких медных проводов, скрученных вместе.
Одноцепочечные сетевые кабели, благодаря их структуре, как правило, сложнее, чем многоцепочечные кабели и в основном используются для инженерной проводки. Сеть-сигналы представляют собой высокочастотные токи, которые текут только на поверхности проводника (эффект кожи), обычно используемые для фиксированных установков (например, проводка трубопровода). Одноцепочечные кабели более удобны для соединений и проводки оборудования по сравнению с многоцелевыми кабелями, которые обычно требуют обжима или пайки. Следовательно, многоцепочечные кабели, как правило, дороже.
Многоцепочечные сетевые кабели, с их тонкими проводами-проводниками, обеспечивают лучшую гибкость и с меньшей вероятностью сломаются из-за повторного изгиба. Они обычно используются в цепях управления, подходящими для применений, где провод должен следовать движению (например, на дверях общих распределительных ящиков и шкафов), или где несколько проводов укладываются вместе (облегчение проводного укладки и образование пакета провода). Тем не менее, нерегулярный путь потока тока в многоцепочечных кабелях может вызвать колебания, потенциально приводящие к электромагнитным помехам и влиянию на качество передаваемых сигналов.
Двухвосточная структура, показанная на изображении выше, подходит как для одноцепочечных, так и для многоцепочечных кабелей, при этом провода пересекают два боковых лезвия.
Структура с низким содержанием трехстроения, показанная на изображении выше, подходит только для многоцепочечных кабелей. Зазубренные боковые лезвия пронзают оболочку и внедряют в пакет проволоки.
Трехэтажная структура с высоким содержанием подходит как для одноцепочечных, так и для многоцепочечных кабелей, причем провода пересекают три боковые лезвия.
4.3 Тест на соленый распылитель для модульных заглушек RJ45.
Многие модульные заглушки продвигаются с помощью тестирования солевого распыления. Итак, что такое тест на спрей для соляного спрей? Испытание на соляное распылитель для модульных заглушек является распространенным методом для оценки коррозионной стойкости металлических штифтов. Он имитирует феномен коррозии соляного распыления в морских средах, создавая среду соленой воды в лаборатории для проверки коррозионной стойкости материала. Тест на распыление соляного распыления широко используется в таких отраслях, как аэрокосмическая, автомобильная, электроника и мощность для оценки коррозионной стойкости материалов. Стандарты выполнения для теста на соляное распылитель модульных заглушек включают методы испытаний, требования к оборудованию и условия испытаний. Обычно используемые международные стандарты для теста на солевые спрея модульных заглушек следующие:
ASTM B 117-16: стандарт, опубликованный Американским обществом для тестирования и материалов (ASTM) для испытаний на коррозию соляного распыления металлических материалов.
GB/T 2423. 17-2017: китайский национальный стандарт для испытаний на коррозию солевого распыления различных материалов.
ISO 9227: Стандарт, опубликованный Международной организацией по стандартизации (ISO) для испытаний на коррозию металлических материалов.
5. В 5 -й части мы обсудим гранью золота и золото металлических штифтов в модульной пробке RJ45.
5.1 Золотое покрытие на модульных заглушках RJ45.
Многие модульные вилки продвигаются с помощью золота, особенно в высококлассных моделях. Будь то модульная вилка с золотой, зависит от его качества и производственного процесса. Высококачественные модульные штифты заглушаются, что приводит к чистому, яркому и толстую внешности. Целью золота является снижение потери передачи канала и обеспечение стабильности передачи путем улучшения контактной поверхности металлических штифтов. Некоторые модульные заглушки имеют нечистые, тусклые или даже черные штифты меди с тонкими металлическими контактными поверхностями. Поскольку металлические контакты модульных пробки в основном изготовлены из бронзы фосфора, которая подвержена окислению, они обычно гальванируют. Большинство модульных штифтов шнурки некамеры, как упоминалось в предыдущей статье. Тем не менее, высококачественные модульные заглушки, чтобы обеспечить стабильность передачи и снижение потерь, будет иметь второй слой золота на вершине слоя никеля.
Конечно, не все модульные заглушки с золотом полностью покрыты золотом; Золотое покрытие обычно находится только на открытой поверхности медных штифтов (то есть поверхности, которая контактирует с модулем Keystone). Золотой слой в основном предотвращает окисление слоя никеля и износа. Следовательно, после 1000 или более тестов внедрения и удаления золото на поверхности никелированной золотой модульной штекеры не полностью изношен, а слой никеля остается нетронутым.
Чистое медное золото,-это метод изготовления ювелирных изделий, где медные продукты погружаются в раствор для покрытия золота, образуя золотой слой на поверхности меди. Цвет чистого медного золота-это не чистое золото, а ближе к серебряному золоту. Преимущество чистого медного золота - его высокая твердость и большая долговечность. Кроме того, поскольку покрытие представляет собой смесь меди и золота, оно намного дешевле, чем чистое золото, в то же время имеет одинаковый цвет и блеск. Тем не менее, не испытывайте желания украсть золото, так как это не стоит много.
5.2 Стандарты толщины золота
Многие бренды продвигают свои модульные вилки, упоминая толщину золотого покрытия в единицах «U». Видеть «U» как единица толщины золота может быть запутанным для некоторых. Итак, сколько стоит 1U в единицах стандартного размера?
«U» в золотом покрытии относится к единице толщины, где 1 мкм приблизительно равен 40U. Как правило, чем толще золотое покрытие, тем долговечнее оно против вставки и удаления, коррозии кислотной базы и чем дольше срок службы контакта, тем лучше стабильность передачи и чем выше цена. Однако в действительности качество золотого покрытия или воздействие покрытия золота на качество модульной вилки более тесно связано с производственным процессом.
Устройство мкм является наша обычно используемая стандартная единица, произносится «miu m», что означает 1 микрометр, где 1 миллиметр=1000 микрометры.
Толщина на золото: модульная штекер 30U имеет толщину золота из 30 микроинч (обозначенных как 30U »), в то время как модульная штеплянка 50U имеет толщину золота из 50 микроинч (обозначенных как 50U»).
Фактически, качество золотого покрытия также включает такие факторы, как чистота, однородность, адгезия, пустоты, пузырьки и метод покрытия золотого слоя. Следовательно, можно только сказать, что в пределах одной и той же бренда, чем толще золотое покрытие, тем лучше качество модульной вилки. Однако для разных брендов поговорка «Вы получаете то, за что платите», применяется; Более толстое золото не обязательно означает лучшее качество, особенно если есть потенциальная ошибка.
Толщина нанесения золота терминалов в модульных пробках варьируется, что приводит к разным сортам. Наиболее часто используемым золотым покрытием является 3U ", в то время как другие продукты имеют 6U", 15U ", 30U", 50U "и 60U". Последние толщины обычно используются в модульных заглушках для 10- Gigabit и над сетями.
Устройство «U» используется для всех золотых отделок, включая золото на ювелирных изделиях и других предметах.
5.3 Тест подключения и отключения для модульных заглушек
АПодключите и выключайте тестТест на модульные заглушки является еще одним часто упомянутым индикатором. Стандарт индустрии сетевой связи требует 750 циклов вставки и удаления для модульных заглушек, но многие модульные заглушки RJ45 утверждают, что выдерживают 1000 циклов вставки и удаления. В дополнение к прослушиванию рекламных претензий, рекомендуется запросить отчет по мониторингу для теста внедрения и удаления. Международный стандарт IEC 60603-7 определяет требования для сил внедрения и удаления, а китайские национальные стандарты gb 2423-93 и GB5095 также имеют четкие правила для заглушек и циклов отключения модульных заглушек RJ45. Правила утверждают, что после 750 Plug и Unplug Циклы, модульная подключаемость не должна показывать существенных изменений и оставаться функциональными.
Циклы вставки и удаления определяются материалом оболочки модульной пробки, который мы подробно обсудим в следующей статье. Толщина покрытия золота также определяет долговечность циклов вставки и удаления; Модульные заглушки некоторых брендов с толстым золотым покрытием могут выдержать более 1000 циклов вставки и удаления.
6. В 6 -й части мы продолжим обсуждать корпус и материалы подключения RJ45 в сетевых кабелях.
6.1 RJ45 Материал для корпуса заглушки: ПК Пластик
Пластиковый корпусRJ45 Plugизготовлен из ПК -пластика, также известного как поликарбонат. Он прозрачный и бесцветный, с превосходной термостойкостью и воздействием. При комнатной температуре он обладает превосходными механическими свойствами и достигает UL 94V -2 замедляющего номинального пламени без необходимости дополнительных замедлителей огня.
ПК PC Plastic, короткий для поликарбоната, представляет собой инженерный пластик с превосходной общей производительностью, высокой прочностью, удлинением и прочности, выдающейся прочностью воздействия и хорошими электрическими свойствами. Он имеет легкое коэффициент пропускания более 90%. ПК -пластик обладает высокой силой, широким диапазоном рабочих температур, хорошей сопротивлением ползучести, электрической изоляцией и размерной стабильностью; Тем не менее, он чувствителен к выемкам, имеет низкую устойчивость к растрескиванию на стресс окружающей среды и его сложнее сформировать с металлическими вставками.
6.2 Общие материалы, используемые в кабелях и вилках RJ45
При обсуждении материалов кабелей, таких терминов, как ПВХ, PE и ПК, используемые вRJ45 заглушки, а также PP и PET, часто упоминаются. Все это важные продукты в химической промышленности. Каковы их различия? В этом выпуске мы представим ПК, PE/HDPE и ПВХ.
ПК -пластик обладает хорошей прозрачностью, умеренной тепловой стабильностью и плохим ощущением рук, особенно после длительного использования, что делает его «грязной». Это инженерный пластик, также известный как органическое стекло.
ПК широко используется в таких продуктах, как телефонные чехлы, оболочки ноутбуков иRJ45 PlugКорпуса, особенно в производстве детских бутылок и тумблеров. В последние годы детские бутылки были противоречивы из -за присутствия бисфенола А. Чем выше температура, тем больше бисфенол А высвобождается из ПК, и чем быстрее он высвобождается. Поэтому бутылки с водой ПК не должны использоваться для удержания горячей воды, особенно в начале.
PE, или полиэтилен, используется в таких продуктах, как липкая пленка и полиэтиленовая пленка. Он имеет ограниченную теплостойкость; Как правило, пленка PE Cling будет таять при температуре, превышающих 110 градусов, оставляя после себя пластиковые остатки, которые человеческое тело не может разложить.
HDPE, или полиэтилен высокой плотности, представляет собой очень кристаллическую, неполярирующую термопластичную смолу, обычно в виде белого порошка или гранул. Он нетоксичен и без запаха, с кристаллинностью от 80% до 90%, точкой смягчения от 125 до 135 градусов и полезной температурой до 100 градусов. HDPE имеет хорошую твердость, прочность на растяжение, устойчивость к износу, электрическую изоляцию, вязкость и устойчивость к низкой температуре, сильная химическая стабильность и нерастворим в любом органическом растворителе при комнатной температуре, устойчиво к кислотам, щелочным и различным растворам соли. Многие внутренние оболочки сетевых кабелей изготовлены из HDPE.
ПВХ, или поливинилхлорид, образуется полимеризацией винилоххлоридного мономера и является одним из обычно используемых термопластов. Чистая ПВХ смола представляет собой жесткий термопластичный материал с температурой разложения, как правило, не превышает 100 градусов и плохую механическую прочность. Следовательно, смола из ПВХ не может быть использована для непосредственной формы продуктов; Пластилизаторы и наполнители должны быть добавлены для улучшения его свойств, образуя ПВХ -пластик, который затем обрабатывается в различные продукты. ПВХ можно разделить на жесткий ПВХ и гибкий ПВХ в зависимости от количества добавленного пластификатора. Многие кабельные оболочки сделаны из ПВХ.
6.3 Соображения по выбору корпусов заглушек RJ45
ПК пластиковый корпусRJ45 заглушкипрозрачный и бесцветный, с превосходной термостойкостью и воздействием. При комнатной температуре он обладает превосходными механическими свойствами и достигает UL 94V -2 замедляющего номинального пламени без необходимости дополнительных замедлителей огня.
Не все пластмассы для ПК бесцветны и прозрачны; Некоторые голубой. Светло -голубые заглушки были впервые изготовлены Bayer, используя их запатентованную пластиковую формулу ПК, которая придает им отличный вид, чем у других производителей. Несмотря на разницу в внешности, производительность Blue Plugs существенно не отличается от производительности PC PLASTICS. Светло -голубые заглушки могут использоваться нормально.
В сетевой кабели,RJ45 заглушкиявляются наиболее часто используемыми аксессуарами. Высококачественная вилка имеет решающее значение как для строительства, так и для последующего технического обслуживания. Как мы можем судить о качестве жилья для штекульницы? Мы можем вынести предварительное суждение на основе жилья.
Во -первых, после открытия коробки с вилками несколько раз встряхните пакет. Если звук хрустящий, это указывает на то, что пластик ПК, используемый в корпусе, имеет высокую чистоту и плотность. Полимерные материалы с высокой точкой и высокой плотностью обладают хорошими свойствами звуковой проводимости, что приводит к четкому звуку при столкновении.
Во -вторых, наблюдайте за появлением вилки. Высококачественное корпус для штекультуры либо бесцветный, либо светло-голубой и прозрачный, без примесей или пятен. Руководство некачественного плагина кажется облачным, что указывает на то, что используемый материал для ПК имеет более низкое качество.
7. В 7 -й части мы обсудим пружинные вкладки и диаметры отверстий корпуса штепсельной штекеры RJ45 в сетевых кабелях.
7.1 Spring Tabs of RJ45.
Вкладка пружины в верхней частиRJ45 Plugявляется хорошим показателем его качества. Некоторые низкокачественные вилки имеют хрупкие вкладки пружины, которые легко ломаются во время установки. Высококачественные вилки, однако, могут выдержать изгиб на 180 градусах Spring Tab и возвращать ее в исходную позицию без разрыва, даже после 15 таких изгибов.
Вкладка Spring предназначена для надежного удержания медного кабеля в порте сетевого устройства для передачи данных без ослабления. Если вы щелкните вкладкой Spring пальцем, вы должны услышать четкий звук. Проталкивание вкладки вперед до 90 градусов не должно сломать ее, и она должна вернуться к своей исходной позиции, не теряя эластичности. При вставке заглушки в концентратор или сетевую карту вы должны услышать четкий «щелчок».
Если вкладка «Весна» может выдержать 180 градусов более 25 раз, материал для корпуса штекалеров имеет превосходную жесткость и высокую механическую прочность, отвечающие требованиям качества. Следовательно, во время перевозки на большие расстояния или долгосрочного хранения вкладка Spring с меньшей вероятностью нанесет случайность. После завершения вкладка может поддерживать свою эластичность для обеспечения заглушки в порту, обеспечивая долгосрочную стабильность канала.
7.2 Технические характеристики диаметра отверстий в заглушках RJ45
В качестве важного компонента сетевых соединений диаметр отверстия и точностьRJ45 Plugнепосредственно влияет на стабильность и надежность передачи сети. Следовательно, понимание и освоение стандартного диаметра отверстия имеет решающее значение.
Во -первых, давайте посмотрим на основные требования к диаметру отверстий в пробках RJ45. Как правило, диаметр отверстия зависит от типа пробки. Кабели с более высокой пропускной способностью имеют более толстые ядра, требующие больших заглушек.
Стандартный диаметр отверстия дляCat 5e PlugIS 1. 0 MM, с диаметром ядра кабеля 0. 85 мм до 0. 98 мм. Отверстия выровнены в той же горизонтальной плоскости.
CAT 6 заглушекв основном используются в кабельных системах CAT 6 и имеют диаметр отверстия 1,1 мм, с диаметром ядра кабеля 0. 95 мм до 1,08 мм. Отверстия расположены в чередующейся вертикальной схеме.
Cat 7 заглушек используются в сетях со скоростями выше 10 Гбит / с и имеют диаметр отверстия 1,3 мм с диаметром ядра кабеля от 1,08 мм до 1,30 мм. Отверстия также расположены в чередующейся вертикальной схеме.
7.3 Классификация корпусов заглушек RJ45
ВКошка 6аиCat 7 заглушек, часто можно увидеть сплит -заглушки. Разделенные заглушки имеют независимые проволочные каналы и экранирующие слои, в отличие от широко используемых интегрированных пробков. Разделенные заглушки обычно имеют независимые проволочные каналы и экранирующие слои, которые обеспечивают более длительное и более широкое разделение восьми кабельных проводов, улучшая сопротивление помех. Разделенные заглушки используют конструкцию зажимного зажима, чтобы закрепить подключенный кабель, предотвращая его упасть. Эта конструкция делает разделенные заглушки превосходными в сопротивлении интерференции и фиксации кабеля.
Конструкция разделенных заглушек включает в себя сепаратор провода, который функционирует аналогично перекладине в сетевых кабелях. При изготовлении сетевых кабелей, если перекладина вырезана слишком короткая, это может привести к плохим перекрестным помехам, но сепаратор провода в разделенных пробках может помочь гарантировать, что кабель проходит тест на Fluke, ближайший к перекрестным помехам. Эта конструкция не только улучшает производительность кабеля, но и обеспечивает стабильность и надежность сетевых соединений.
Разделенные заглушки - это тип классификации корпуса. С точки зрения процесса, их можно разделить на: целую, двух частей и три часа, в зависимости от количества деталей корпуса.
Огромные штекеры представляют собой одножильные устройства с интегрированным корпусом и заглушкой, что делает их простыми в установке и использовании. Эти вилки, как правило, просты, без дополнительных функций и часто используются для простых соединений, таких как кабель домашней сети.
Двухместные штекеры состоят из корпуса и вилки, требующей вставки вилки в корпус перед использованием. Эти заглушки более гибки и могут использоваться с различными кабелями и потребностями в подключении, но установка немного более сложна.
Трехместные штекеры состоят из корпуса, вилки и рукава, требующего вставки вилки в корпус, а затем исправление. Эти вилки подходят для более стабильных и долговечных соединений, например, в коммерческих и промышленных сетевых кабелях.
Если вы посмотрите внимательно, вы увидите, что внутренняя структура отличается. На основе внутренней структуры можно классифицировать заглушки как: Single-Row, 4- up -4- вниз, 6- up -2- вниз, и 3- up -5- вниз.
Модульные вилки также могут быть классифицированы по стилю: длинное тело, короткое тело. Тем не менее, чаще всего используются заглушки с длинным телом.
Другой метод классификации - это количество слотов и контактов, часто называемых «P» и «C.» Здесь "P" означает слоты, а "C" обозначает контакты. Например, заглушка RJ45 составляет 8p8c, а телефонная штепсель - 6p2c или 4p2c.
8. В 8 -й части мы обсудим больше стилей и сценариев использования заглушек RJ45 в сетевых кабелях.
8.1 экранированные типы заглушек RJ45
Экранированные заглушки - это не просто заглушки с дополнительным металлическим экранирующим слоем на корпусе ПК. Некоторые экранированные заглушки также имеют структуры, которые соединяются с экранирующим слоем экранированных кабелей, что делает экранирование более плавным и усиливающее сопротивление помех. Экранированные заглушки имеют металлическую оболочку, которая выравнивается с экранирующим слоем экранированных кабелей с витой пары при обжаренном кабельном крылом, достигая цели защиты вмешательства.
Эта экранирующая функция гарантирует, что на данные не влияет внешние электромагнитные помехи во время передачи, что гарантирует точность и стабильность данных.
Есть два типа экранированных заглушек. Первый-это цельный экранированный штекер, который можно рассматривать как неэкранированную пробку с медной оболочкой с никелем/оловом, добавленной в качестве экранирующего слоя. Этот тип заглушки использует исходную внутреннюю структуру «стоппер» для обжима и защиты кабеля, предотвращая его упасть.
Второй тип-это защищенная заглушка из двух частей. Задняя половина этой заглушки представляет собой никелевую/оловянную медную оболочку в качестве экранирующего слоя, с независимым проволочным каналом, который расширяет и расширяет длину разделения и расстояние восьми проводов кабеля. У него лучшее сопротивление интерференции, чем цельные вилки. В заглушке с двумя частями используется конструкция зажима хвостового зажима со встроенным зажимным зажимом, закрепляющим подключенный кабель, чтобы предотвратить его падение.
Экранированные вилки подходят для сетевых сред, требующих высокоскоростной и стабильной передачи данных, особенно в ситуациях, когда качество передачи данных и стабильность имеют решающее значение.
8.2 Сквозь отверстие RJ45
Как следует из названия,Прогибание вилкиПозвольте кабелю проходить непосредственно, уменьшая хлопоты установки, особенно при работе с более жесткими кабелями, такими какКошка 6Полем Эта конструкция снижает сопротивление вставки и риск изгиба кабеля.Сквозь дыруУ подключений есть открытая головка, а не закрытая. Преимущество этой конструкции заключается в том, что он устраняет необходимость предварительной вырезания кабеля или обработки перед выпуском. Просто прекратите кабель напрямую. Используйте кабельный обжима, который может сократить кабель, чтобы обжим и обрезать его.
НедостатокСквозь дыруЗаглушки заключаются в том, что их открытая головка обнажает медное ядро в воздух, что может легко окислять, потенциально вызывая открытые цепи, короткие замыкания или потерю пакетов. Кроме того, этот тип заглушки должен быть обременен кабельным крылом, который может сократить кабель, требуя дополнительных инструментов и увеличивая расходы на строительство. Однако для более жестких кабелей, таких какКошка 6аиКошка 7, Сквозь дыруЗаглушки могут ускорить процесс. В конечном счете, это зависит от сценария использования и конкретных условий строительства.
8.3 Проблемы без инструментов
Бегки без инструментов, также известный какНе кримирующие заглушки, не требуетсяобжимные инструменты; У них есть внутренний обжимной модуль. Еще одним преимуществом этих заглушек является то, что их можно использовать повторно.
По сравнению с обычными вилками, это Бегство без инструментовпредназначен для легкой работы без инструментов, что делает его простым и удобным в использовании. Просто расположите кабельные ядра в соответствии со встроенным цветовым кодом, вставьте их в слоты, обрежьте лишний проволоку и закройте корпус.
Обычные вилки не могут быть использованы повторно; После использования они должны быть вырезаны вместе с кабелем и повторно подключены. Однако этоБегство без инструментовможет быть разобран и повторно используется несколько раз, выдерживая повторяющееся обжим, уменьшая отходы. Соединение между кабелем и пробкой использует конструкцию винта, которая легко работать и обеспечивает безопасное соединение, поддерживая стабильную передачу сигнала.
МногоToolless PlugsТакже оснащены сплавной оболочкой для защиты внутреннего кабеля от внешнего помех и обеспечения стабильной передачи. Внутренний чип использует высокопроизводительный золотоотдаченный чип с плотной трехсторонней структурой, которая может легко пробить кабельную оболочку, обеспечивая большую и более безопасную область контакта, более сильную проводимость и более быструю передачу данных без потери пакетов.
Точки контакта заглушки изготовлены из толстых золотых терминалов, устойчивых к износу и коррозии, обеспечивая стабильную скорость сети с течением времени. Толстое покрытие золота также эффективно предотвращает окисление и повреждение, значительно уменьшая проблемы контактов и продлевая срок службы контактов.
Что касается того, почему их называют "без инструментов" или "Toolless«Это связано с ранней практикой« удара »при создании телефонной линии, телефонной кабельной вилки иKeystone JacksПолем Перевозка включает в себя использование пружинного инструмента перфоратора для вставки кабельного ядра в промежутокKeystone JackКонтактная точка, заставляя контактную точку крепко зажимать кабель.
Без инструментов: относится к вставке кабельного ядра вKeystone JackБез удара ножа или инструмента для удара. Такоймодули Keystoneвсе вместе называются модулями без инструментов. Поэтому при ссылке на эти заглушки RJ45, которые не требуют инструментов, мы также называем их плавками без инструментов.
