Переключатели Ethernet: 5 сетевых методов

Давайте посмотрим на пять сетевых методов дляпереключатели.



Сети с около 100 пользователей считаются небольшими и средним бизнес-сети. Общий вопрос возникает: требуется ли сеть с 100 подключениями основной переключатель?

Как правило, сети с менее чем 50 подключениями не нуждаются в основном переключателе; Достаточно двухслойного переключателя в сочетании с маршрутизатором. Тем не менее, сеть с 100 подключениями, типичная для небольшой и средней сети, испытывает умеренную нагрузку-всегда является возможностью задержки данных.

Обычные коммутаторы обычно представляют собой переключатели уровня 3, обеспечивая эффективную маршрутизацию, сегментацию VLAN и другие функции управления сетью. Основные переключатели уровня 3 реализуют IP-маршрутизацию с помощью аппаратного обеспечения, а их оптимизированное программное обеспечение для маршрутизации повышает эффективность маршрутизации, решая проблемы с скоростью традиционной программной маршрутизации. Еще одна важная функция3- переключатели слоядля эффективного подключения подсетей без ущерба для скорости.

Они также предлагают хорошую расширяемость, поскольку различные интерфейсы модуля расширения зарезервированы. Если устройства должны быть добавлены позже, макет сети и существующие устройства не нужно менять; Вы можете просто расширить свою настройку, защищая ваши первоначальные инвестиции.

Следовательно, для таких небольших и средних сетей наше сетевое решение:

В этом плане каждый офис назначается независимой VLAN с отдельной подсети, используя переключатели уровня 2 для уровня доступа. Переключатель среднего размера уровня 3 служит основным переключателем для прямого направления данных по подсети, при этом брандмауэр работает для подключения к Интернету после перевода адреса.

Каждый переключатель уровня 2 размещает около 12 пользователей, и каждый порт на коммутаторе среднего уровня 3 присваивается различным VLAN. Это обеспечивает разделение данных между офисами, эффективно увеличивая скорость интернета для каждого офиса. Передача данных между офисами обрабатывается коммутатором уровня 3, предотвращая потерю пакетов благодаря производительности пересылки строки выключателя.

Рекомендуется, чтобы используемые здесь переключатели слоя 2 имели по крайней мере 16 100 M Ethernet Ports-More, если это возможно. Однако, если камеры мониторинга имеют высокие битрейты, 100 -метровые переключатели могут быть недостаточными.

Этот сетевой план не включает устройства уровня агрегации из -за небольшого масштаба сети, что устраняет необходимость для них.



Мы классифицируем сети с пользователями 300-800 в качестве корпоративных сети среднего размера. Управление сети становится сложным, когда они растут в размерах-это больше не практично использовать конфигурацию небольшой сети. Для таких сетей мы можем использовать следующую конфигурацию:

По мере увеличения количества пользователей мы продолжаем использовать коммутаторы уровня 2 исключительно для доступа. Мы вводим новое устройство (переключатель агрегации уровня 2) для агрегации.

Давайте подробно рассмотрим роль слоя агрегации:
Уровень агрегации служит центром для переключателей многочисленных уровней доступа, управляя всем трафиком от этих устройств и обеспечивает восходящие линии к основному слою. Таким образом, по сравнению с переключателями уровня доступа, переключатели слоев агрегации требуют более высокой производительности, меньше интерфейсов, но большие скорости переключения.

Основные функции слоя агрегации включают:



Агрегация пользовательского трафика со уровня доступа и обработка передачи пакетов данных, пересылка и переключение;

На основе пользовательского трафика доступа, проведения локальной маршрутизации, фильтрации, балансировки нагрузки, управления приоритетом QoS, механизмов безопасности, перевода IP -адреса, формирования трафика, управления многоадресной рассылкой и многого другого;

Направлять пользовательский трафик на уровень или маршрутизацию ядра локально на основе результатов обработки;

Обработка различных преобразований протокола (например, суммирование маршрутизации и перераспределение), обеспечение обеспечения основных соединений уровня может запускать области с различными протоколами.

Соединения между переключателями агрегации уровня 2 и переключателями уровня 3 должны использовать гигабитные линии для минимизации задержки, которая может возникнуть в результате увеличения количества устройств, участвующих в передаче сетевых данных.

Переключатели агрегации уровня 2 должны иметь многочисленные 100-метровые порты Ethernet (для агрегирования нескольких переключателей уровня 2) и нескольких гигабитных портов Ethernet (для высокоскоростных возможностей перерыва). Эти переключатели должны поддерживать полную линейную передачу и функции, такие как IEEE802.1Q, агрегация порта (багажник), управление скоростью порта, управление приоритетными очередями и т. Д., Для удовлетворения специализированных требований в различных ситуациях доступа.

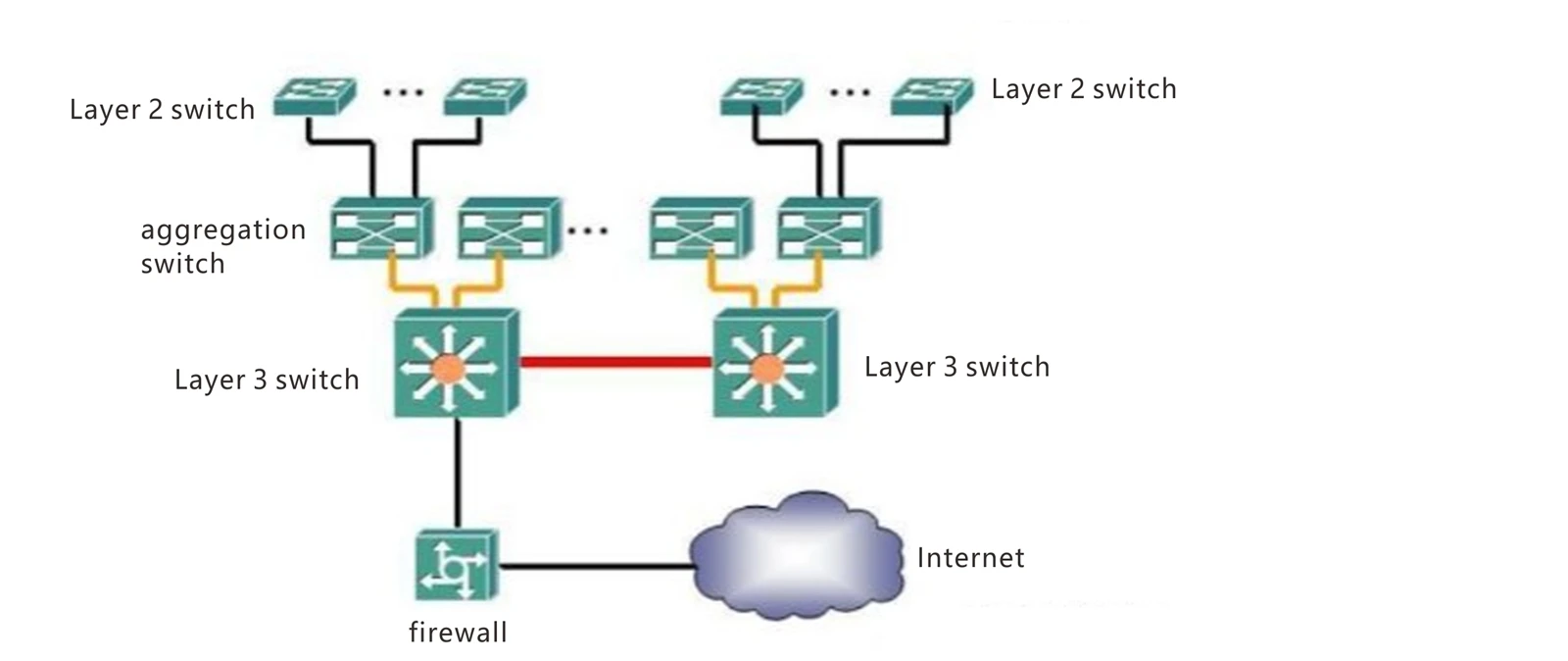

Для корпоративных сетей с количеством пользователей, превышающим 1, 000, но меньше 3, 000, наше сетевое решение заключается в следующем:

На первый взгляд, топология сети может показаться сложной, но при ближайшем рассмотрении принцип такой же, как и сеть среднего размера, которую мы обсуждали ранее. По мере того, как шкала сети дополнительно расширяется, полагаясь на один коммутатор уровня 3, поскольку ядро ​​сети может снизить производительность обработки сети. Там может быть напряжение с потенциалом для недостаточных ресурсов.

Весь пользовательский трафик достигает этого устройства, что означает, что оно должно обрабатывать огромное количество блоков данных протокола. Поэтому, если такая крупномасштабная сеть по-прежнему использует только одно основное устройство, его процессор будет невероятно занят. Это приводит к увеличению задержки в реагировании на пользовательские данные, давая пользователям впечатление, что сеть замедлилась. Следовательно, добавление другого переключателя уровня 3 для обмена нагрузкой необходим, что объясняет наличие нескольких коммутаторов уровня 3 в сети.

Для соединений между переключателями уровня 3 мы можем агрегировать несколько гигабитных ссылок, чтобы сформировать более скоростное соединение. Это гарантирует, что данные не блокируются между переключателями уровня 3, поддерживая высокоскоростные характеристики обмена сети.



Когда количество пользователей превышает 5, 000, мы классифицируем его как крупную корпоративную сеть. Наша конфигурация для такой сети заключается в следующем:

При анализе этой топологии мы отмечаем введение большего количества коммутаторов. Для такой крупномасштабной сети, использование нескольких (таких как более четырех) переключателей уровня 3 в качестве основных устройств увеличит задержку обмена данными. Некоторые данные могут потребоваться пересечь все переключатели уровня 3, включая задержки от доступа к уровню 2 и переключателей агрегации, что приводит к чрезмерной задержке пересылки и, следовательно, более медленной сети.

Следовательно, введение больших устройств переключения (Основные переключателиили основные маршрутизаторы) необходимы для уменьшения количества устройств, через которые должны пройти данные.

Основные коммутаторы (или основные маршрутизаторы) обычно имеют надежные возможности, что позволяет им подключаться непосредственно к Интернету. Если корпоративная сеть требует высокого уровня безопасности, между основным переключателем и Интернетом может использоваться выделенное оборудование брандмауэра.

Что касается уровня доступа, выбирать 100 м илиГигабитные переключателиможет быть определен по требованию пропускной способности пользователей, который был ранее освещен.



Для крупных кампусов или строительных сетей мы можем не только использовать традиционные методы сети переключателей, упомянутые выше, но и использовать всеоптические сети.

Всеоптическая сеть для проектов мониторинга сети

Всеоптическая сеть использует все волоконные соединения с сплющенной сетевой иерархией, что позволяет унифицированный доступ к офисам.
Пропускная способность каждого ONU может быть динамически скорректирована от 2 до 1 Гбит / с, со средней полосой пропускания восходящей линии связи составляет около 30 м на ONU, что означает, что один порт OLT может нести около 240 видеопотоков (через основное волокно).



Сохранить: Оптические сплиттеры заменяют переключатели агрегации, предлагая пассивную систему, которая не обслуживает обслуживание и экономит пространство.
Достижение: волокно GPON покрывает большие расстояния до 20 км без реле.
Скорость: Плоская сеть предлагает прямую однополушную связь с низкой задержкой.
Легкость: централизованная конфигурация устройства и управление, с автоматическим предоставлением услуг и возможностями подключения и игры.
